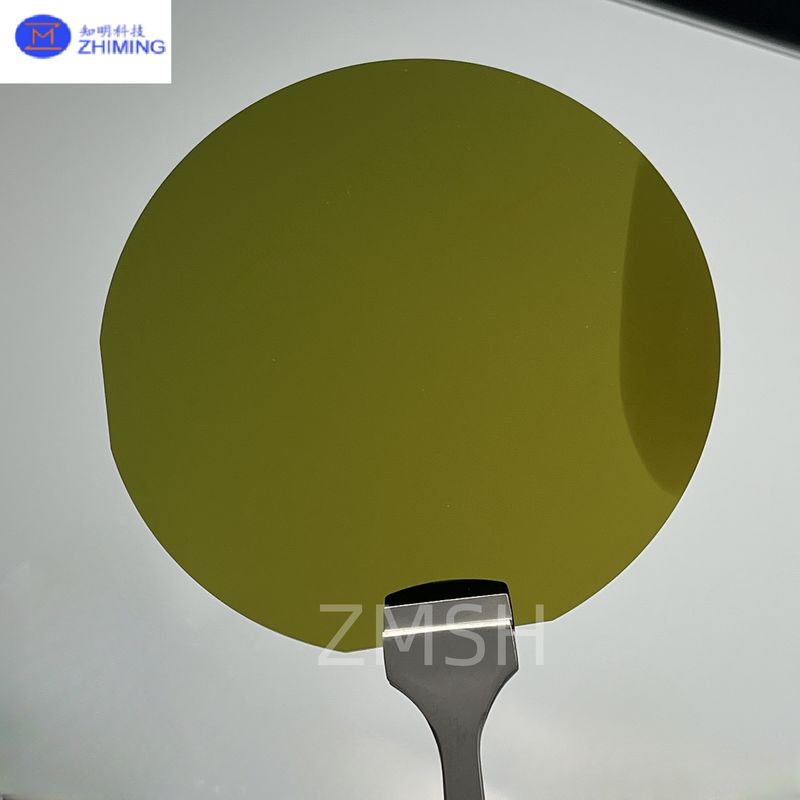

Visão geral do wafer epitaxial SiC

Os Wafers Epitaxiais de SiC estão emergindo agora como o fator de forma mais avançado na indústria de SiC. Representando o que há de mais moderno em ciência de materiais e capacidade de fabricação, os wafers epitaxiais de SiC de 8” oferecem oportunidades incomparáveis ​​para aumentar a produção de dispositivos de energia e, ao mesmo tempo, reduzir o custo por dispositivo.

À medida que a procura por veículos eléctricos, energias renováveis ​​e electrónica de potência industrial continua a aumentar a nível global, os wafers estão a permitir uma nova geração de MOSFETs de SiC, díodos e módulos de potência integrados com maior rendimento, melhor rendimento e custos de produção mais baixos.

Com amplas propriedades de bandgap, alta condutividade térmica e tensão de ruptura excepcional, os wafers de SiC estão desbloqueando novos níveis de desempenho e eficiência em eletrônica de potência avançada.

Como são feitas as bolachas epitaxiais de SiC

A fabricação de wafers epitaxiais de SiC requer reatores CVD de última geração, controle preciso do crescimento de cristais e tecnologia de substrato ultraplano:

1. Fabricação de substrato
   Substratos monocristalinos de SiC são produzidos por meio de técnicas de sublimação em alta temperatura e posteriormente polidos até obterem rugosidade subnanométrica.

2. Crescimento epitaxial de DCV
   Ferramentas avançadas de CVD em grande escala operam a ~1600 °C para depositar camadas epitaxiais de SiC de alta qualidade nos substratos de 8”, com fluxo de gás otimizado e uniformidade de temperatura para lidar com áreas maiores.

3. Doping Personalizado
   Perfis de dopagem tipo N ou tipo P são criados com alta uniformidade em todo o wafer de 300 mm.

4. Metrologia de Precisão
   O controle de uniformidade, o monitoramento de defeitos de cristal e o gerenciamento de processos in-situ garantem a consistência do centro até a borda do wafer.

5. Garantia de Qualidade Abrangente
   Cada wafer é validado por meio de:

   • AFM, Raman e XRD

   • Mapeamento completo de defeitos de wafer

   • Análise de rugosidade superficial e empenamento

   • Medições de propriedades elétricas

Especificações

Aplicativos

 Os wafers epitaxiais de SiC permitem a produção em massa de dispositivos de energia confiáveis ​​em setores que incluem:

• Veículos Elétricos (EVs)
  Inversores de tração, carregadores integrados e conversores DC/DC.

• Energia Renovável
  Inversores de string solar, conversores de energia eólica.

• Unidades Industriais
  Acionamentos de motores eficientes, sistemas servo.

• Infraestrutura 5G/RF
  Amplificadores de potência e interruptores de RF.

• Eletrônicos de consumo
  Fontes de alimentação compactas e de alta eficiência.

Perguntas frequentes (FAQ)

1. Qual é a vantagem dos wafers de SiC de 8”?
Eles reduzem significativamente o custo de produção por chip através do aumento da área do wafer e do rendimento do processo.

2. Quão madura é a produção de SiC de 8”?
8” está entrando em produção piloto com líderes selecionados do setor – nossos wafers já estão disponíveis para pesquisa e desenvolvimento e aumento de volume.

3. O doping e a espessura podem ser personalizados?
Sim, está disponível personalização completa do perfil de dopagem e espessura epi.

4. As fábricas existentes são compatíveis com wafers SiC de 8”?
Pequenas atualizações de equipamento são necessárias para compatibilidade total de 8”.

5. Qual é o prazo de entrega típico?
6–10 semanas para pedidos iniciais; mais curto para volumes repetidos.

6. Quais indústrias adotarão o SiC de 8” mais rapidamente?
Setores automotivo, de energia renovável e de infraestrutura de rede.
