Visão Geral do Produto

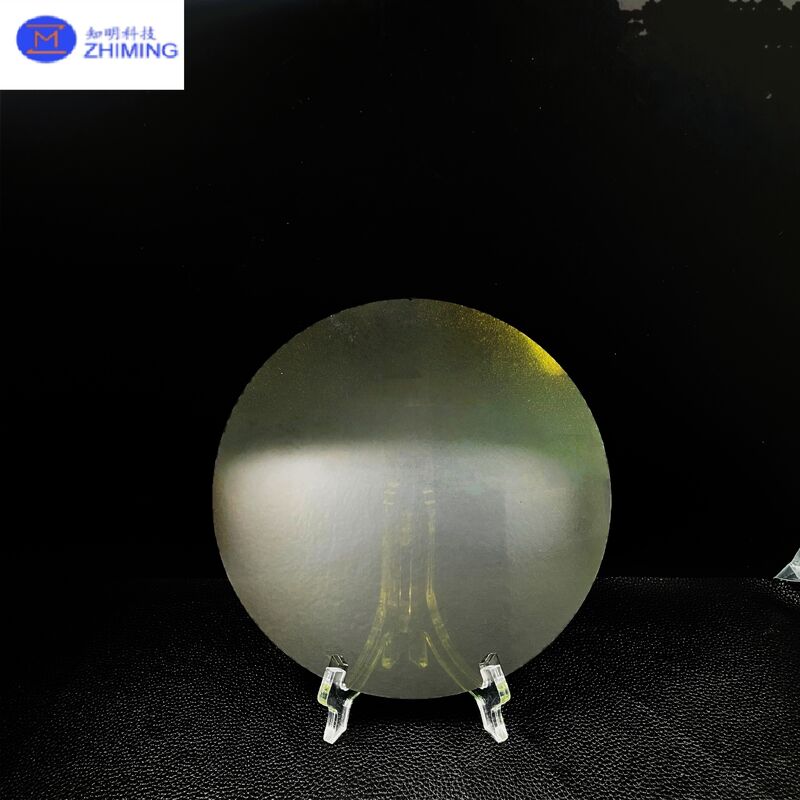

O wafer epitaxial de Carboneto de Silício (SiC) de 8 polegadas é um material semicondutor de alto desempenho projetado para eletrônica de potência de próxima geração. Construída sobre substratos de SiC de alta qualidade de 8 polegadas, a camada epitaxial é cultivada usando tecnologia avançada de deposição química em fase vapor (CVD) para alcançar espessura precisa, controle de dopagem e qualidade cristalina superior.

Em comparação com wafers de silício tradicionais, os wafers epitaxiais de SiC oferecem propriedades elétricas, térmicas e mecânicas excepcionais, tornando-os ideais para aplicações de alta tensão, alta frequência e alta temperatura.

Princípio de Funcionamento

A camada epitaxial de SiC é depositada em um substrato de SiC polido através de um processo CVD de alta temperatura. Durante o crescimento:

• Gases contendo silício e carbono reagem em temperaturas elevadas
• Uma camada de SiC monocristalina é formada seguindo a rede do substrato
• Gases dopantes (Tipo N ou Tipo P) são introduzidos para controlar as propriedades elétricas

Esta camada epitaxial serve como a região ativa para a fabricação de dispositivos, permitindo o controle preciso do desempenho do dispositivo, como tensão de ruptura e resistência em condução.

Principais Características

• Grande Diâmetro (8 polegadas / 200 mm): Suporta fabricação de alto volume e redução de custos
• Baixa Densidade de Defeitos: Minimiza micropipes e discordâncias
• Excelente Uniformidade de Espessura: Garante desempenho consistente do dispositivo
• Controle Preciso de Dopagem: Suporta características elétricas personalizadas
• Alta Condutividade Térmica: Adequado para aplicações de alta potência
• Amplo Gap de Banda (~3,26 eV): Permite operação em alta temperatura e alta tensão

Especificações Típicas

Aplicações

Os wafers epitaxiais de SiC de 8 polegadas são amplamente utilizados em dispositivos avançados de potência e RF, incluindo:

• Veículos Elétricos (VEs): Inversores, carregadores de bordo
• Sistemas de Energia Renovável: Inversores solares, conversores de energia eólica
• Módulos de Potência Industrial: Acionamentos de motor de alta eficiência
• Sistemas de Carregamento Rápido: Dispositivos de comutação de alta frequência
• Dispositivos 5G e RF: Amplificadores de RF de alta potência

Vantagens sobre o Silício

• Campo elétrico de ruptura mais alto (≈10× silício)
• Perdas de comutação mais baixas
• Temperatura de operação mais alta (>200°C)
• Melhor eficiência energética
• Redução do tamanho do sistema e requisitos de resfriamento

Processo de Fabricação

A produção de wafers epi de SiC de 8 polegadas envolve:

1. Preparação do Substrato – Polimento e limpeza de wafer de SiC de alta pureza
2. Crescimento Epitaxial (CVD) – Deposição controlada de camada de SiC
3. Controle de Dopagem – Introdução precisa de dopantes
4. Tratamento de Superfície – Polimento CMP para superfície ultra-lisa
5. Inspeção e Teste – Verificação de espessura, defeitos e propriedades elétricas

FAQ

P1: Qual é a diferença entre substrato de SiC e wafer epi de SiC?

R: O substrato é o material base, enquanto a camada epitaxial é a camada funcional onde os dispositivos são fabricados.

P2: A espessura da epi e a dopagem podem ser personalizadas?

R: Sim, tanto a espessura quanto a concentração de dopagem podem ser adaptadas de acordo com os requisitos do dispositivo.

P3: Por que escolher wafers de SiC de 8 polegadas?

R: O tamanho maior do wafer melhora a eficiência de produção e reduz o custo por dispositivo, suportando a produção em massa.
