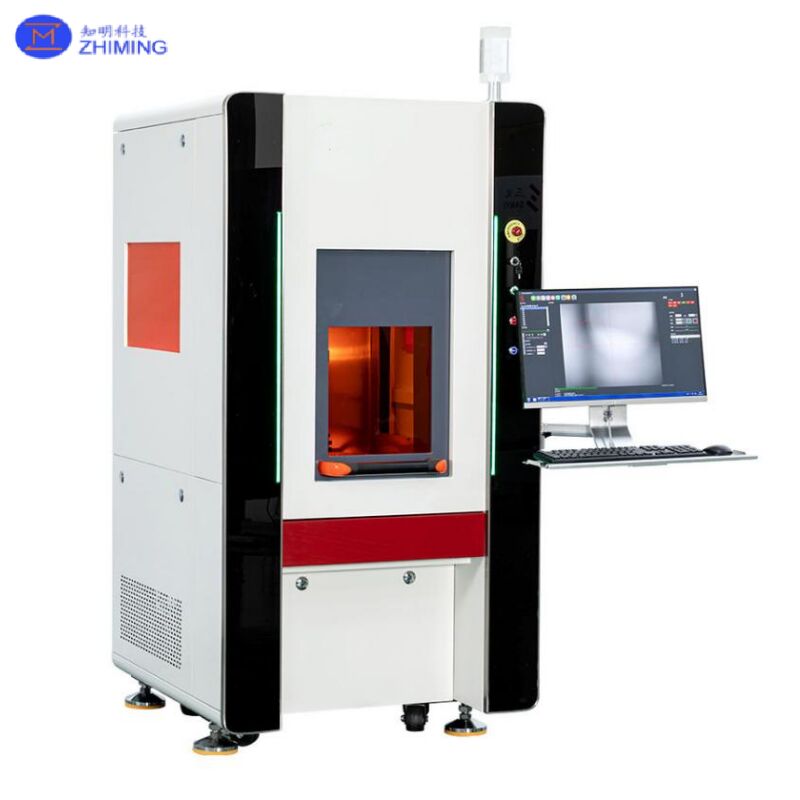

Visão geral do produto

O...SY-CVD11Eé umSistema de corte a laser verde de 532 nmcom um diâmetro superior a 50 mm,Materiais superdurosO material fornecido indica que as aplicações típicas incluem:Diamante natural, diamante cultivado em laboratório, e outros materiais superduros comoDCV, PCD, MCD e CBN.

Por que o laser verde de 532 nm (vantagens-chave do processamento)

Laser verde (532 nm)Neste sistema é gerado porduplicação de frequência de 1064 nmO material sublinha que, em comparação com 1064 nm (descrito como "laser vermelho" no documento), 532 nm proporciona:

• Maior eficiência de processamento;

• Superfícies de corte mais lisas;

• Grafite reduzida(menor grafiteamento indesejado durante o processamento).

Estes pontos são posicionados como benefícios práticos para alcançar uma melhor qualidade de corte e resultados mais estáveis no processamento de diamantes e materiais superduros semelhantes.

Projeto de estabilidade mecânica e óptica

Para melhorar a estabilidade e a precisão a longo prazo, a máquina utilizade mármore natural como base óptica, que o material descreve como benéfico para melhorar aEstabilidade da saída do lasere em geralprecisão de usinagemdurante a operação.

A fonte de laser adotarefrigeração por circulação de águaO documento também observa que o módulo de bomba central utiliza umModulo de bomba do CEO dos EUA(formulação tal como indicada na fonte) para suportar uma operação estável e de longa duração.

Configuração do sistema (Módulos principais)

O sistema é descrito como uma plataforma integrada que inclui:

• Sistema de laser(532 nm de saída)

• Sistema de vias ópticas

• Sistema de software(software de corte auto-desenvolvido)

• Sistema de controlo(cartão de controlo dedicado + controlador programável, com PC industrial)

• Sistema de imagem da visão

• Sistema de movimento(Execução de posicionamento/corte XYZ)

Extracção de pó: a máquinafornece apenas uma interface de remoção de poeira; o coletor de poeira não está incluído.

Principais especificações técnicas

Dados de referência de corte / corte (do material)

Interpretação (permanecer dentro da informação de origem)
Os exemplos mostram que à medida que o tamanho da fatia aumenta,A largura do corte e o tempo de corte aumentam em conformidade, enquanto o listadotolerância de cima para baixo mantém-se de 30 μmnos casos de referência fornecidos.

FAQ Sistema de corte de diamantes a laser verde

Que materiais pode processar?

Dependendo do material do produto, as aplicações típicas incluem:Diamante natural, diamante cultivado em laboratório, e materiais superduros comoDCV, PCD, MCD e CBN.

Porque usa um laser verde de 532 nm?

O documento afirma que o laser verde de 532 nm é gerado porduplicação de frequência de 1064 nm, e em comparação com 1064 nm (denominado “laser vermelho” no material), oferece:

• Maior eficiência de processamento

• Superfície de corte mais lisa

• Menos grafite

Quais são as principais especificações do laser?

• Comprimento de onda:532 nm

• Potência do laser:20 W @ 10 kHz

• Refrigerador:Refrigeração por água
