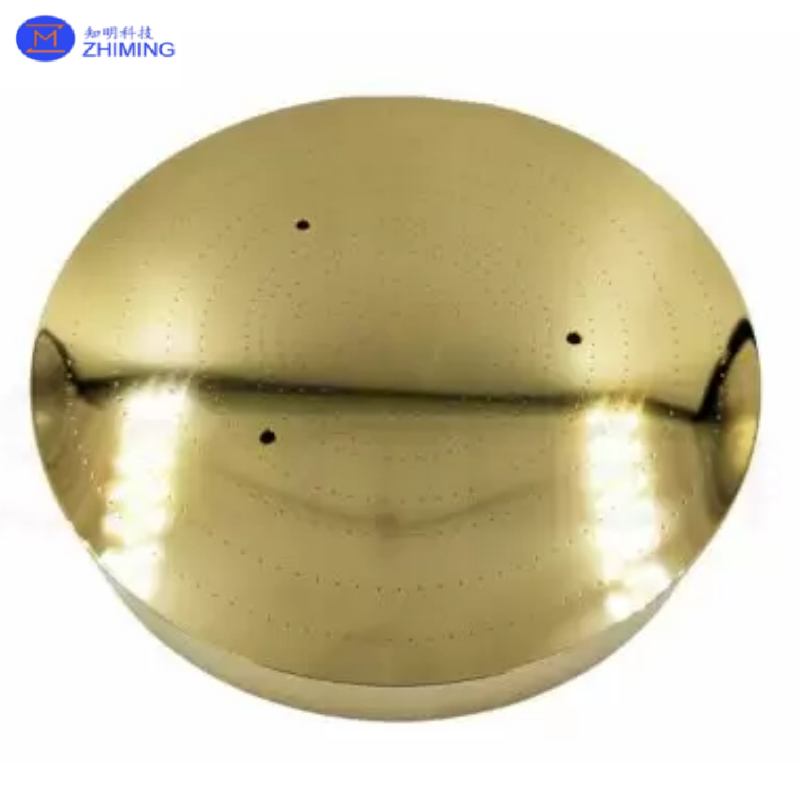

Estação de sonda Chuck Introdução ao produto

O chuck da estação de sonda é um componente chave de uma estação de sonda, projetado para suportar, segurar e posicionar wafers ou amostras durante testes elétricos e caracterização do dispositivo.Proporciona uma plataforma de ensaio estável para as wafers, chips, substratos e dispositivos semicondutores, garantindo um contacto fiável entre as agulhas de sonda e o dispositivo em teste.

O chuck é comumente usado em sonda de wafer, teste de parâmetros de semicondutores, análise de falhas, verificação de P&D e inspeção de produção.O chuck pode ser concebido como um chuck padrão, chuck de vácuo, chuck quente, ou chuck personalizado com tratamento de superfície especial e estrutura de montagem.

Função do produto

A função principal do chuck da estação de sonda é manter a bolacha ou amostra plana, estável e posicionada com precisão durante o processo de sondagem.O chuck impede o movimento da amostra e melhora a repetibilidade e a precisão das medições elétricas.

Para testes relacionados com a temperatura, o chuck também pode ser integrado com módulos de aquecimento, sensores de temperatura ou estruturas de resfriamento para apoiar o controle térmico estável durante a medição.

Características fundamentais

Estabilidade da obturação da bolacha

A superfície do chuck é projetada para suportar firmemente a bolacha ou amostra durante a sondagem.

Alto plano da superfície

A usinagem e o polimento de precisão ajudam a garantir uma boa planície da superfície, o que é importante para o contato estável da bolacha e testes precisos da sonda.

Projeto de vácuo opcional

A válvula pode ser projetada com furos de vácuo, sulcos de vácuo em forma de anel ou estruturas de adsorção de vácuo de várias zonas para corresponder a diferentes tamanhos de amostra e requisitos de teste.

Boa eficiência térmica

Para aplicações de chuck quente, materiais com boa condutividade térmica podem ser selecionados para melhorar a eficiência de aquecimento e a uniformidade de temperatura.

Tratamento de superfície sob medida

Tratamentos de superfície tais como revestimento de ouro, revestimento de níquel, anodização, revestimento cerâmico ou outros revestimentos protetores estão disponíveis para melhorar a resistência ao desgaste, resistência à oxidação, condutividade,ou desempenho de isolamento.

Interface de montagem personalizada

A estrutura inferior, os furos de montagem, as portas de vácuo e a interface de conexão podem ser personalizadas de acordo com o projeto da estação de sonda do cliente.

Tipos disponíveis

Especificações personalizáveis

Aplicações típicas

• Sondagem ao nível da wafer
• Ensaios elétricos de semicondutores
• Medição IV / CV
• Ensaios de fichas e matrizes
• Ensaios de dispositivos LED, Si, SiC, GaN, GaAs
• Caracterização do dispositivo de potência e do dispositivo de RF
• Investigação e desenvolvimento de laboratório e análise de falhas
• Ensaios em estações de sonda de alta temperatura

Perguntas frequentes

P1: O que é um chuck de estação de sonda?

Um chuck de estação de sonda é uma plataforma de retenção de precisão usada em uma estação de sonda para suportar e fixar wafers, chips ou substratos durante testes elétricos.Ele ajuda a manter a amostra estável e posicionado com precisão enquanto as agulhas de sonda contato com o dispositivo.

P2: Qual é a principal função do chuck?

A função principal é manter a bolacha ou amostra firmemente durante a sonda.e controlo de temperatura opcional para ensaios de semicondutores.

Q3: Que tamanhos de wafer o chuck pode suportar?

O chuck pode ser personalizado para diferentes tamanhos de wafer, tais como2 polegadas, 3 polegadas, 4 polegadas, 6 polegadas, 8 polegadas, ou outras dimensões especiais de acordo com as exigências do cliente.
