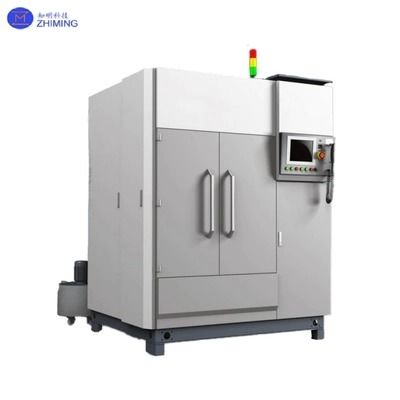

Máquina de Serra Diamantada Multi-Fios para SiC / Safira / Materiais Ultra-Duros e Quebradiços

Visão geral da máquina de serra diamantada multi-fios

A máquina de serra diamantada multi-fios é uma solução de corte de precisão avançada projetada para materiais extremamente duros e frágeis. Ao utilizar múltiplos fios diamantados dispostos em paralelo, o sistema é capaz de cortar inúmeras pastilhas simultaneamente, garantindo alta eficiência e precisão. É amplamente adotada no processamento de carboneto de silício (SiC), safira, nitreto de gálio (GaN), quartzo e cerâmicas técnicas, tornando-a indispensável nas indústrias de semicondutores, fotovoltaica e LED para produção em larga escala.

Ao contrário dos equipamentos de corte com um único fio, esta plataforma multi-fios permite dezenas a centenas de fatias por ciclo, aumentando a produtividade, mantendo a excelente integridade da superfície (Ra < 0,5 μm) e precisão dimensional (±0,02 mm). Sua estrutura modular incorpora controle automático da tensão do fio, manuseio da peça e monitoramento em tempo real, tornando-a adequada para operações industriais contínuas.

Especificações Técnicas da máquina de serra diamantada multi-fios

Princípio de Funcionamento da máquina de serra diamantada multi-fios

1. Sistema de Movimento Multi-Fios
   Fios diamantados funcionam sincronizadamente a velocidades de até 1500 m/min, guiados por polias de precisão. O controle de circuito fechado mantém a tensão do fio (15–130 N), minimizando o risco de quebra e desvio.

2. Alimentação e Posicionamento de Precisão
   Servomotores de alta resolução garantem precisão de posicionamento de ±0,005 mm. O alinhamento a laser ou por visão opcional oferece resultados superiores para geometrias complexas.

3. Resfriamento e Remoção de Cavacos
   Fluido de alta pressão (à base de água/óleo) resfria a zona de corte e remove detritos, evitando microfissuras e estendendo a usabilidade do refrigerante por meio de filtração em vários estágios.

4. Sistema de Controle Inteligente
   Drivers servo B&R (<1 ms de resposta) ajustam a velocidade do fio, a taxa de alimentação e a tensão dinamicamente. O gerenciamento de receitas e a troca com um toque simplificam a produção.

Principais Vantagens da máquina de serra diamantada multi-fios

1. Corte de Alto Rendimento
   Velocidades de fio de até 1500 m/min permitem 50–200 fatias por operação, aumentando a produtividade em 5–10× em relação aos sistemas de fio único. A perda de corte <100 μm aumenta a utilização do material em até 40%.

2. Controle de Precisão Inteligente
   A precisão do controle de tensão de ±0,5 N garante um corte estável em vários substratos duros. O painel HMI de 10" exibe dados de processo em tempo real com armazenamento de receitas e funções de monitoramento remoto.

3. Design Modular Flexível
   Suporta diâmetros de fio de 0,12–0,45 mm para diferentes estágios de corte. O carregamento/descarregamento robótico está disponível para produção em massa automatizada.

4. Durabilidade Industrial
   A estrutura rígida da máquina fundida/forjada limita a deformação (8000 horas de vida útil.

Áreas de Aplicação da máquina de serra diamantada multi-fios

• Semicondutores: Pastilhas de SiC para módulos de potência EV, substratos de GaN para chips RF 5G.

• Fotovoltaica: Corte de alta velocidade de lingotes de silício com uniformidade de espessura ±10 μm.

• LED e Óptica: Substratos de safira para epitaxia de LED e componentes ópticos com lascamento de borda <20 μm.

• Cerâmicas Avançadas: Corte de alumina e AlN para peças de gerenciamento de calor aeroespacial.

Perguntas e Respostas da Máquina de Corte com Serra Diamantada Multi-Fios

P1: Que materiais esta máquina pode cortar?

R1: É projetada para materiais ultra-duros e frágeis, como SiC, GaN, safira, quartzo, cerâmica e silício mono/policristalino. As aplicações abrangem semicondutores, fotovoltaica, LEDs e cerâmicas avançadas.

P2: Quais são as vantagens em comparação com uma serra de fio único?

R2:

• Corta dezenas a centenas de pastilhas por ciclo, 5–10× maior rendimento;

• Perda de corte <100 μm, aumentando a utilização do material em 30–40%;

• Mantém alta precisão (±0,02 mm) e excelente qualidade de superfície (Ra <0,5 μm).

P3: Como a precisão do corte é garantida?

R3:

• Servomotores B&R de alta velocidade com <1 ms de resposta;

• Controle de tensão do fio em circuito fechado (15–130 N);

• Mesa de trabalho servo-acionada com precisão de posicionamento de ±0,005 mm;

• Alinhamento por visão/laser opcional para geometrias complexas.

P4: Qual é a capacidade máxima de processamento?

R4:

• Peça quadrada: 220 × 200 × 350 mm;

• Peça redonda: Φ205 × 350 mm;

• Velocidade do fio de até 1500 m/min;

• 50–200 fatias por execução, dependendo do material e do diâmetro do fio.

P5: Como funciona o resfriamento e a remoção de detritos?

R5:

• O refrigerante à base de água ou óleo de alta pressão reduz os efeitos térmicos;

• A filtração em vários estágios prolonga a vida útil do refrigerante;

• Minimiza efetivamente o lascamento das bordas e microfissuras.

P6: E quanto ao desgaste e vida útil do fio?

R6:

• Faixa de diâmetro do fio diamantado: 0,12–0,45 mm, selecionável por processo;

• Rodas guia com revestimento de cerâmica ou carboneto de tungstênio, >8000 horas de vida útil;

• A durabilidade do fio depende do material e do processo, mas é mais estável do que os sistemas de fio único.
