Máquina automática de corte de precissão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Tempo de entrega: | 6 a 8 meses |
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Tamanho de trabalho: | Φ8°, Φ12° | Tamanho da ferramenta: | 2-3" |
|---|---|---|---|
| Mesa de limpeza: | 100 a 300 rpm | Eixo principal: | Dual 1.2/1.8/2.4/3.0 kW, máximo 60000 rpm |
| Tensão de funcionamento: | 3 fases 380 V 50 Hz | Informações sobre o equipamento: | 1550×1255×1880 mm |
| Destacar: | Máquina automática de cortar em pedaços,Máquina de cortar de precisão totalmente automática,Máquina de cortar em pedaços de wafer de precisão |
||
Descrição de produto
Máquina automática de corte de precisão
- Não.Soluções de alto desempenho para fabricação de semicondutores, eletrônicos e de precisão
A máquina de corte automático de precisão é projetada para corte de ultra-precisão de materiais frágeis como semicondutores, cerâmica, vidro e compósitos.Controle de múltiplos eixos, e sistemas totalmente automatizados, esta máquina oferece precisão e eficiência incomparáveis para aplicações como o corte de wafer, corte de placa flexível FPC e processamento de micro-componentes.
Principais aplicações:
- Fabricação a partir de materiais de borracha
- Divisão do substrato cerâmico
- Fabricação de dispositivos médicos
- Eletrónica automóvel
- Processamento de componentes ópticos
Vantagens principais:
- Configuração de duplo fuso para opções de potência flexíveis (1.2/1.8/2.4/3.0 kW) e corte de ultra-alta velocidade (até 60.000 RPM).
- A sincronização multi-eixo (eixos Y1/Y2, X, Z1/Z2, O) garante precisão sub-micrônica e manuseio de geometria complexa.
- Sistema de limpeza totalmente automatizado para produção sem defeitos.
Especificações técnicas
| Parâmetro- Não. | - Não.Valor- Não. |
|---|---|
| - Não.Tamanho de trabalho- Não. | Φ8′′, Φ12′′ |
| - Não.Espinha principal- Não. | Potência dupla: 1.2/1.8/2.4/3.0 kW; Velocidade máxima: 60.000 RPM |
| - Não.Tamanho da ferramenta- Não. | 2′′ ′′ 3′′ |
| - Não.Eixo Y1/Y2- Não. | Repetitividade: ±0.0001 mm; Alcance de deslocamento: <0,002 mm; Velocidade: 310 mm/s |
| - Não.Eixo X- Não. | Velocidade: 0,600 mm/s; Repetibilidade: ±0,001 mm |
| - Não.Eixo Z1/Z2- Não. | Repetitividade: ±0,002 mm; Alcance de deslocamento: 0~600 mm/s |
| - Não.O Eixo- Não. | Ângulo de rotação: ±15°; Repetibilidade: ±0,001 mm |
| - Não.Mesa de limpeza- Não. | Velocidade: 100~300 RPM; Sistema de lavagem totalmente automático |
| - Não.Tensão de funcionamento- Não. | 380 V de três fases, 50 Hz |
| - Não.Dimensões (L × W × H) - Não. | 1550 × 1255 × 1880 mm |
| - Não.Peso- Não. | 2100 kg |
Desempenho e QualidadeMáquina de cortar
- Não.
Engenharia de precisão- Não.
- Conquistas.± 0,0001 mm de repetibilidadenos eixos Y1/Y2 e ±0,002 mm nos eixos Z1/Z2, assegurando uma qualidade de borda consistente com um mínimo de chipping ou micro-fissuras.
- Sistemas avançados de visão e feedback de força adaptam-se à deformação do material e ao desgaste das ferramentas.
- Não.Velocidade e Eficiência- Não.
- O fuso de alta velocidade (60.000 RPM) combinado com o movimento do eixo linear de 310 mm/s maximiza o rendimento sem comprometer a precisão.
- O carregamento/descarregamento e a limpeza automatizados reduzem o tempo de ciclo em 30%.
- Não.Durabilidade- Não.
- A construção robusta com um projeto resistente a vibrações garante uma operação 24 horas por dia.
- A vida útil do fuso é otimizada para mais de 8.000 horas sob uso contínuo.
Aplicação

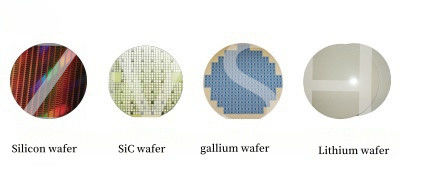

- Semicondutores:Discos de wafer para chips até 50 μm de espessura.
- - Não.Dispositivos médicos:Corte de precisão de materiais biocompativeis (por exemplo, cerâmica de alumínio).
- - Não.Automóveis:Flexível PCB e sensores de componentes de singulação.

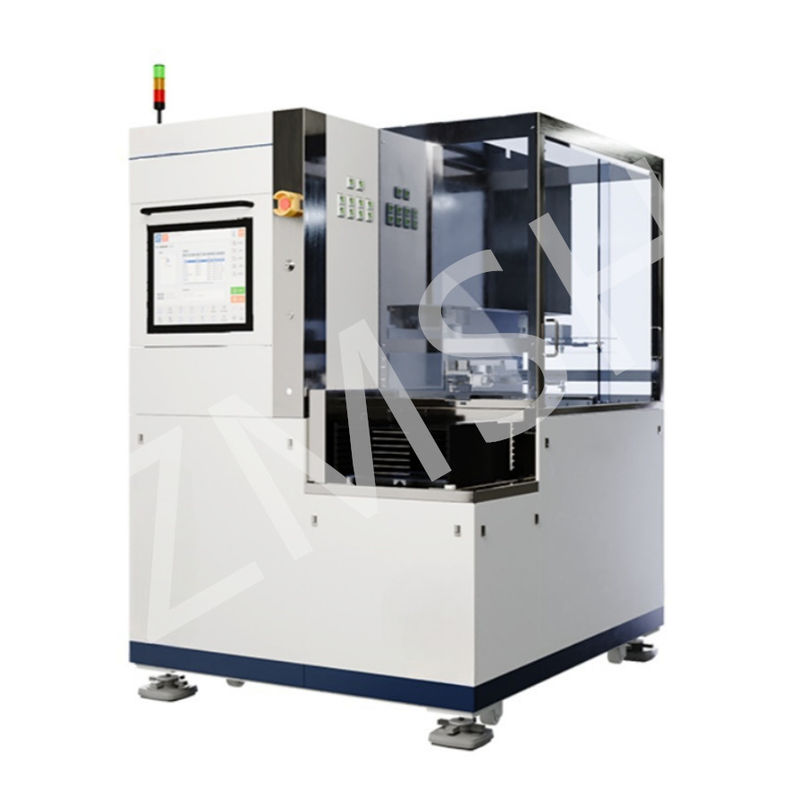

ZMSHMáquina automática de cortar em pedaços
Perguntas Frequentes (FAQ)
- Não.P:Que materiais esta máquina pode lidar?
A: É projetado para cortar materiais frágeis como semicondutores, cerâmica, vidro e compósitos.e componentes de precisão para eletrónica ou dispositivos médicos.
P:Quão precisa é a máquina?
A:Ele consegue cortes extremamente finos com precisão até 0,0001 mm (mais fino que um cabelo humano), garantindo bordas limpas com um mínimo de chipping, mesmo para materiais delicados.
P:De que energia precisa?
A: Funciona com potência padrão de 380V (comum em configurações industriais).
