Sensor de temperatura de fibra óptica GaAs de alta precisão Transformador de monitoramento de hotspot EMI-resistente
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
|
Informação detalhada |
|||
| faixa de temperatura: | -40°C ~ 260°C | Raio de curvatura mínimo: | 10 mm para uso a curto prazo, 17,5 mm para uso a longo prazo |
|---|---|---|---|
| Diâmetro da fibra: | 3.0 mm | Interferências eletromagnéticas: | Completamente imune. |
| Destacar: | Sensor de temperatura de fibra óptica de alta precisão,Sensor de temperatura de fibra óptica resistente a EMI |
||
Descrição de produto
Introdução ao produto

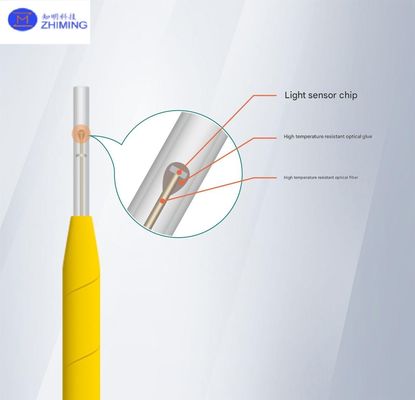

Os sensores de temperatura de fibra óptica de arsênio de gálio são sensores de temperatura fabricados usando arsênio de gálio como material sensível à temperatura.Aproveitando a propriedade do arseneto de gálio material semicondutor, quando as alterações na largura da sua distância de banda óptica conduzem a um deslocamento dependente da temperatura na borda de absorção de luz,Estes sensores usam luz como o meio e fibras de vidro de quartzo como o meio de transmissãoO cristal de arsenieto de gálio é encapsulado com vidro de quartzo para formar o sensor.
O sensor possui uma estrutura livre de condutores, tornando-o completamente imune a interferências eletromagnéticas.Estes sensores são adequados para aplicações que exigem alta fiabilidade e resistência a interferências, tais como ambientes envolvendo RFI, EMI, NMR, RF, microondas, equipamentos de ultra-alta tensão e líquidos corrosivos.
Princípio de funcionamento
Utilizado para monitorização em linha da temperatura interna do ponto quente de transformadores imersos em óleo.com um tubo de revestimento interno intermitentemente perfurado de PTFE, permitindo que o líquido penetre na bainha quando imerso. Possui excelente resistência à tração e vibração. O corpo do sensor adota um design aberto com alto desempenho de isolamento,que o tornam adequado para processos de secagem a vácuo e ambientes imersos em óleo.
Especificações
| Parâmetro | Especificações |
|---|---|
| Intervalo de temperatura | -40°C ~ 260°C |
| Tempo de resposta | < 0,25 s |
| Tipo de conector de fibra | S.T. |
| Radius mínimo de curvatura | 10 mm para uso a curto prazo, 17,5 mm para uso a longo prazo |
| Requisitos de comprimento | Duração da fibra até 500 m sem afectar o desempenho da medição da temperatura |
| Diâmetro da fibra | 3.0 mm |
| Tipo de sonda | 1.2 mm PTFE cabeça de sonda nua |
| Material da bainha | Tubos em espiral de PTFE + mangas perfuradas de PTFE |
| Resistência química | Resistente à corrosão, adequado para aplicações a longo prazo em óleo de transformador, querosene e óleos isolantes |
| Interferências eletromagnéticas | Completamente imune. |
| Resistência à tração das fibras | > 55N |
| Desempenho do isolamento por óleo | Cumprir os requisitos de resistência ao impulso de raio (ASTM D3426) e à tensão AC (ASTM D149) |
| Compatibilidade com óleos | Compatível com a norma ASTM D3455-2011: - Cor (ASTM D1500 e SH/T0168) - Teor de água (GB/T7595-2017) - Tensão interfacial (GB/T6541-1986) - Tensão de ruptura (GB/T507-2002) - Fator de dissipação dielétrica (GB/T5654-2007) - Número de ácido (GB/T264-1983) - Estabilidade da cor (SH/T0168-1992) - Conteúdo de micro-água (GB/T7600-2014) |
Aplicações
Transformadores imersos em óleo
Monitorização em tempo real das temperaturas dos hotspots dentro dos transformadores.
Adequado para utilização em ambientes de alta tensão e imersos em óleo.
Ambientes com interferências eletromagnéticas
Ideal para áreas com fortes interferências RFI, EMI, NMR, RF ou microondas.
Imune a interferências eletromagnéticas devido à sua estrutura sem condutores.
Processos de secagem a vácuo
Projetado para medições precisas de temperatura em condições de vácuo.
Líquidos corrosivos
Resistente à corrosão química, permitindo a utilização a longo prazo em querosene, óleos isolantes e outros líquidos corrosivos.
Cenários de medição de alta precisão
O tempo de resposta rápido e a alta precisão o tornam adequado para aplicações que exigem medições de temperatura fiáveis e repetíveis.
Equipamento de ultra-alta tensão
Adequado para monitorização de temperatura em sistemas de ultra-alta tensão devido ao seu elevado desempenho de isolamento.
Aplicações industriais e de investigação
Utilizado em investigação científica e processos industriais, onde o controlo da temperatura não invasivo e preciso é crucial.
Ambientes críticos
Aplicável em ambientes que exigem resistência a condições extremas, tais como altas temperaturas, vibrações e exposição química.

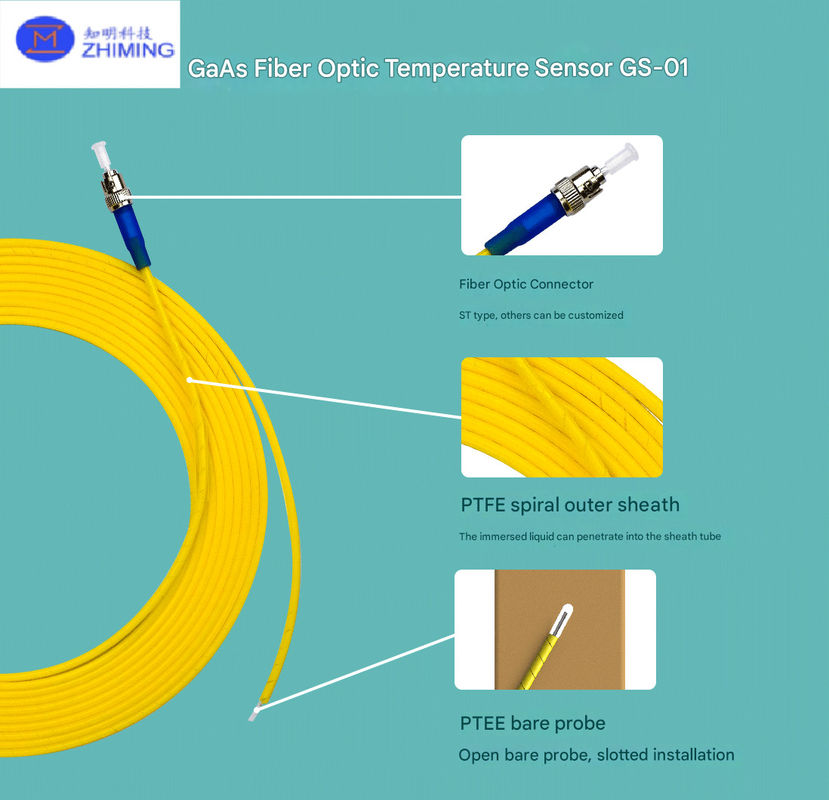

Estrutura física
Perguntas e respostas
P1: Qual é a faixa de temperatura de funcionamento do sensor?
A1:O sensor funciona num intervalo de temperatura de -40°C a 260°C.
P2: O sensor pode ser utilizado em ambientes imersos em óleo?
A2:Sim, foi especificamente concebido para ambientes imersos em óleo, incluindo a utilização em transformadores e óleos isolantes.
P3: O sensor é resistente à corrosão química?
A3:Sim, o sensor é altamente resistente à corrosão química, tornando-o adequado para uso a longo prazo em querosene, óleo de transformador e outros líquidos corrosivos.
P4: Para que tipo de aplicações é adequado o sensor?
A4:É adequado para monitorização de temperatura de alta precisão em transformadores, processos de secagem a vácuo, equipamentos de alta tensão,e ambientes com fortes interferências eletromagnéticas ou exposição química.
