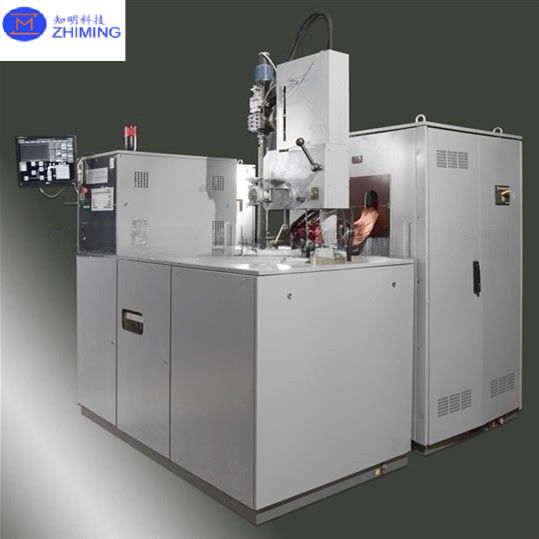

Forno de crescimento de cristais de safira KY Método Kyropoulos 90-400 kg Para fabricação de safira

Forno de crescimento de cristais de safira KY método Kyropoulos 90-400 kg para fabrico de safira

KY Sapphire Crystal Growth furnace's abstract

Este forno de crescimento de cristais de safira O sistema foi concebido para a produção de cristais de safira de alta qualidade com uma faixa de peso de 90-400 kg, utilizados principalmente em substratos LED, telas de smartphones e lentes de câmaras de smartphones.O processo é altamente automatizado e incorpora software adaptativo para um desempenho idealO sistema utiliza aquecimento resistivo em uma atmosfera de vácuo com uma pressão residual de 2 × 10−6 Torr. O sistema requer um espaço de 10 metros quadrados e opera a uma gama de potência de 40-100 kW.Forno de crescimento de cristais de safira  As fases tecnológicas incluem a carga do cadinho, o bombeamento do volume de trabalho para 6 × 10−5 Torr, o aquecimento das matérias-primas a 2100 °C para fusão, a semeadura do cristal,e gradualmente diminuindo a potência a uma taxa controladaA capacidade do equipamento para produzir grandes cristais de safira de alta qualidade torna-o ideal para várias aplicações industriais na optoeletrónica e na electrónica de consumo.

ZMSH KY Processo de crescimento do forno de crescimento de cristais de safira

Preparação da matéria-prima:
A alumina de alta pureza (Al2O3) é usada, com aditivos opcionais como lítio ou sódio.

Carregando o Crisol:
As matérias-primas são colocadas num cadinho feito de material resistente a altas temperaturas.

Aquecimento:
O cadinho é aquecido a cerca de 2050°C, derretendo a alumina num líquido.

Sementes:
Um cristal de semente de safira é inserido na alumina derretida para orientar o crescimento do cristal.

Crescimento Cristalino:
A alumina fundida arrefece lentamente, permitindo que o cristal de safira cresça a partir da semente.

Refrigerador:
O sistema esfria gradualmente para solidificar o cristal, com taxas de resfriamento controladas para evitar defeitos.

Remover cristais:
O cristal de safira é extraído e processado.

Tratamento pós- crescimento:
O cristal é polido e testado para qualidade para atender aos padrões de aplicação.

Folha de dados da ZMSH KY Sapphire Crystal Growth furnace (em parte)

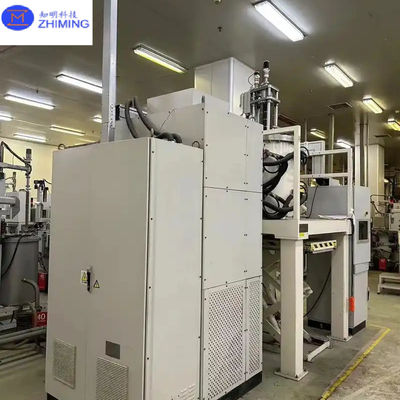

Forno de crescimento de cristais de zafiro ZMSH KY na fábrica do cliente

Qualidade de crescimento de cristais do forno de crescimento de cristais ZMSH KY

O forno de crescimento de cristais de safira ZMSH KY foi projetado para otimizar a qualidade dos cristais de safira através de controle de processo preciso, design avançado de campo térmico e seleção de material de alta pureza.As principais vantagens dos cristais de safira produzidos com este forno são as seguintes:

Alta pureza cristalina

• O forno ZMSH garante uma contaminação mínima através da utilização de matérias-primas de alta pureza e uma atmosfera de vácuo/gás inerte otimizada.
• Os materiais avançados para cristais (como o tungstênio de alta pureza ou o irídio) ajudam a reduzir a incorporação de impurezas durante o processo de crescimento.

Excelente qualidade óptica

• Os cristais de safira cultivados apresentam alta transmissão óptica, especialmente no espectro ultravioleta (UV) e infravermelho (IR), tornando-os ideais para aplicações ópticas.
• A estrutura cristalina uniforme minimiza a dispersão e absorção de luz, garantindo um desempenho superior em aplicações de LED, laser e janela óptica.

Baixa densidade de deslocamento

• O controle otimizado do gradiente térmico no forno ZMSH KY reduz o estresse térmico, resultando em uma baixa densidade de deslocamento e menos defeitos internos.
• Isto é crucial para aplicações de alto desempenho, como substratos de semicondutores e componentes ópticos de ponta.

Tamanho de cristal grande e uniforme

• O forno suporta a produção de bolas de safira de grande diâmetro, permitindo um corte eficiente de wafer e um desperdício mínimo de material.
• A uniformidade axial e radial dos cristais cultivados garante propriedades consistentes em toda a bola.

Força Mecânica Superior

• Os cristais de safira apresentam alta dureza e excelente estabilidade mecânica, tornando-os altamente resistentes a arranhões e danos mecânicos.
• Estas propriedades são essenciais para aplicações exigentes como telas de smartphones, capas de relógios e óptica aeroespacial.

Processo de crescimento estável e repetível

• O sistema de controlo avançado no forno ZMSH KY permite uma regulação precisa da temperatura e da taxa de crescimento, garantindo a repetibilidade e a qualidade cristalina consistente.
• As características de automação reduzem o erro humano, levando a um elevado rendimento de produção e a menos cristais defeituosos.

Controle otimizado do estresse para minimizar rachaduras

• O forno de crescimento de cristais de safira é concebido para otimizar a distribuição da tensão térmica, reduzindo a probabilidade de rachaduras ou deformações estruturais no cristal final.
• Isto aumenta a eficiência de processamento das operações de corte e polimento de wafer a jusante.

Perguntas e respostas

Quais são as principais vantagens dos cristais de safira cultivados no forno ZMSH KY?

✅ Alta pureza com impurezas mínimas
✅ Excelente transparência óptica nas faixas UV, visível e IR
✅ Baixa densidade de deslocamento para aplicações de semicondutores
✅ Tamanho de cristal grande e uniforme
✅ Alta resistência mecânica e resistência a arranhões
✅ Controle de tensão otimizado para reduzir rachaduras

Quais são as medidas de controlo de qualidade implementadas durante o processo de crescimento dos cristais?
