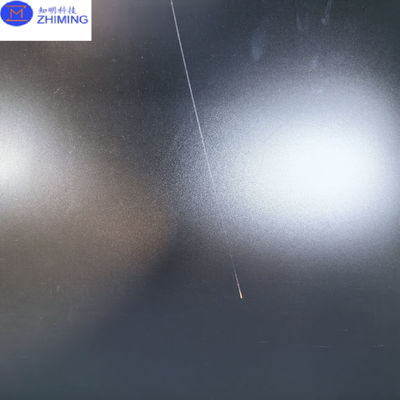

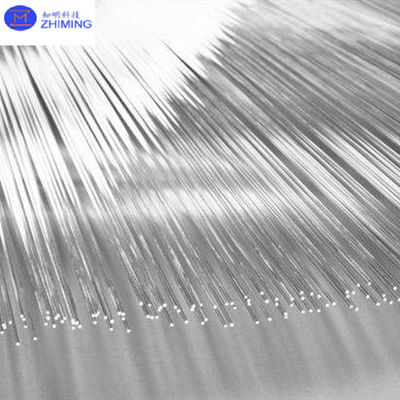

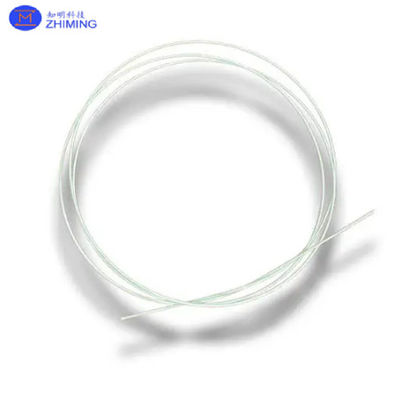

Sensor de fibra óptica de Yttrium Aluminum Garnet YAG Diâmetro da fibra 100-500 μm Índice de refração ~1.7 @ Λ=1.55 μm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
| Número do modelo: | Fibras YAG |
Condições de Pagamento e Envio:
| Tempo de entrega: | 2-4weeks |
|---|---|
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Diâmetro: | 100 a 500 μm | Duração: | Padrão 30 cm, máximo 1 m Padrão 1 m, máximo 30 m |
|---|---|---|---|
| Ponto de fusão: | 2130°C | Conductividade térmica: | ~ 22 W/m·K |
| Transmissão: | > 80% (400-3000 nm) | Iões dopantes: | Cr3+, Mn2+ (customizável) |
| Índice de refração: | ~1,7 @ λ=1,55 μm | ||
| Destacar: | 1Sensor óptico de fibra YAG de.55 μm,Sensor óptico de fibra de granate de ítrium e alumínio |
||
Descrição de produto
Yttrium Aluminum Garnet Fibra óptica YAG Sensor Fibra Diâmetro 100-500 μm Índice de refração ~1.7 @ λ=1.55 μm
RESUMO
A fibra de Granato de Alumínio de Ítrio (YAG), reconhecida pela sua superior resistência térmica, resistência e propriedades ópticas, é uma solução ideal para sensores ópticos avançados, aplicações de alta potência,e utilizações industriaisEste tipo de fibra única é concebido para suportar altas temperaturas e tensões mecânicas significativas, tornando-se um componente confiável em ambientes exigentes como redes de comunicação óptica,Monitorização de alta temperatura, e sistemas de laser ajustáveis. Disponível em duas variantes, a Fibra 1 e a Fibra 2, cada fibra oferece características distintas adequadas a aplicações específicas.incluindo características personalizáveis para melhorar o desempenhoA versatilidade e a durabilidade da fibra YAG permitem uma ampla gama de indústrias que exigem componentes ópticos de alta fiabilidade.
Propriedades
Fibra 1 e Fibra 2Os produtos de limpeza e de limpeza são fabricados com materiais de limpeza e de limpeza, que apresentam várias características físicas e ópticas únicas que satisfazem diferentes necessidades de aplicação.
-
Diâmetro: Ambas as fibras proporcionam flexibilidade com um intervalo de diâmetro de 25-500 μm para a Fibra 2 e 100-500 μm para a Fibra 1, permitindo aos utilizadores selecionar o diâmetro ideal para instalações específicas,Se necessitam de vias ópticas mais largas ou mais precisas.
-
Duração: A fibra 1 está disponível com um comprimento padrão de 30 cm, estendível até um metro, tornando-a ideal para detecção localizada ou instalações compactas.com um comprimento padrão de 1 m que pode ser personalizado até 30 m, adequado para aplicações que exijam um alcance extensivo, como a detecção distribuída em grandes instalações.
-
Ponto de fusão: Com pontos de fusão de 2130°C para a Fibra 1 e 2072°C para a Fibra 2, as fibras YAG podem funcionar em ambientes de alta temperatura sem comprometer a integridade estrutural,que os tornem adequados para aplicações em ambientes industriais extremos.
-
Conductividade térmica: A condutividade térmica de ~ 22 W/m·K da fibra 1 ′ garante uma dissipação de calor eficiente, essencial para aplicações de alta potência e ambientes com mudanças rápidas de temperatura.Esta propriedade contribui para um desempenho constante mesmo sob tensão térmica, reduzindo o risco de danos induzidos pelo calor.
-
Transmissão: Ambas as fibras apresentam uma transmissão superior a 80% num amplo espectro de comprimentos de onda (400-3000 nm), permitindo uma transmissão clara e eficaz da luz.Esta elevada transmissão garante uma transferência eficiente de dados e propagação de energia em várias aplicações ópticas.
-
Iões dopantes: A dopagem personalizável com íons como Cr3+ e Mn2+ na Fibra 1 permite a modificação das propriedades ópticas,tornando-o adequado para aplicações como lasers ajustáveis que exigem seletividade de comprimento de ondaA fibra 2 não contém iões dopantes, proporcionando um desempenho óptico mais neutro.
-
Orientação da fibra: Com opções de orientação como <111>, <110> e <100> para Fibra 1, e opções de eixo a e eixo c para Fibra 2, as fibras YAG podem ser adaptadas a requisitos específicos de alinhamento estrutural e óptico,Otimizar o desempenho para diferentes configurações tecnológicas.
-
Índice de refração: A fibra 1 tem um índice de refração de aproximadamente 1,7 num comprimento de onda de 1,55 μm, alinhando-se com os padrões de telecomunicações para distorção mínima do sinal e orientação da luz eficiente.A fibra 2 não especifica um índice de refração, indicando potencialmente flexibilidade para várias aplicações ópticas.
-
Resistência à tração: A resistência à tração da fibra 2 ′ ultrapassa 2200 MPa, proporcionando uma durabilidade e resistência excepcionais às tensões mecânicas, ideais para aplicações em ambientes acidentados.Essa alta resistência à tração aumenta a longevidade e a confiabilidade em ambientes onde a fibra pode sofrer tensão física.
-
Perda: Com uma taxa de perda inferior a 10 dB por metro num diâmetro de 300 μm, a Fibra 2 oferece uma baixa atenuação, assegurando uma elevada integridade do sinal a longas distâncias.Esta baixa perda é especialmente benéfica em aplicações de comunicação e detecção que requerem, transferência de dados de longa distância.
-
Femtosecond Grating: Fibra 2 suporta grelha de femtossegundos personalizável, permitindo ajuste fino de propriedades de comprimento de onda para controle óptico preciso.Esta característica é útil em aplicações que necessitam de filtragem de alta resolução e seleção de comprimento de onda específico, tais como sensores de grade de fibra.
| Parâmetro | Fibras 1 | Fibras 2 |
| Diâmetro | 100 a 500 μm | 25 a 500 μm |
| Duração | Padrão 30 cm, máximo 1 m | Padrão 1 m, máximo 30 m |
| Ponto de fusão | 2130°C | 2072°C |
| Conductividade térmica | ~ 22 W/m·K | N/A |
| Transmissão | > 80% (400-3000 nm) | > 80% (400-3000 nm) |
| Iões dopantes | Cr3+, Mn2+ (customizável) | N/A |
| Orientação da fibra | O número de unidades de produção é igual ou superior a: | eixo a, eixo c |
| Índice de refração | ~1,7 @ λ=1,55 μm | N/A |
| Resistência à tração | N/A | > 2200 MPa |
| Perda | N/A | < 10 dB (m, 300 μm) |
| Femtosecond Grating | N/A | Personalizável |
| Aplicações | Sensor de alta temperatura, laser sintonizável | Sensores de fibras, grades de fibras, transmissão de energia óptica, etc. |
Aplicações
As propriedades da fibra YAG a tornam versátil em várias aplicações de alta demanda:
-
Transmissão óptica de potência: Com alta resistência térmica e durabilidade, a fibra YAG, especialmente a fibra 2, é bem adequada para a transmissão de energia óptica em aplicações de alta energia.Critical em indústrias como telecomunicações e distribuição de energia.
-
Sensores de fibras: Tanto a Fibra 1 como a Fibra 2 podem ser empregadas em sensores de fibra óptica para monitorar parâmetros ambientais como temperatura, pressão e tensão.Estes sensores são amplamente utilizados na monitorização de infra-estruturas, aeroespacial e sistemas de segurança industrial.
-
Laser sintonizáveis: O doping personalizável na Fibra 1 permite a criação de lasers ajustáveis, úteis em aplicações médicas, científicas e industriais onde é necessária uma saída de comprimento de onda variável.Esta adaptabilidade suporta aplicações que vão desde a espectroscopia ao processamento de materiais de precisão.
-
Sensores de alta temperatura: A fibra YAG®, com seu alto ponto de fusão e condutividade térmica, é ideal para detecção de alta temperatura em ambientes como fabricação, usinas de energia,e aplicações aeroespaciais em que as temperaturas podem flutuar rapidamente.
-
Grelhas de fibras: A personalização de grades de femtossegundos disponível na Fibra 2 permite um controle preciso do comprimento de onda, tornando-a adequada para grades de fibra usadas em telecomunicações e sensores.Esta característica permite filtragem de sinal de alta precisão e controlo óptico, essencial nas redes ópticas avançadas.
-
Monitoramento industrial e monitoramento da saúde estrutural: A resistência de ambas as fibras a tensões térmicas e mecânicas torna-as adequadas para a monitorização a longo prazo em ambientes adversos, garantindo a integridade estrutural e a segurança em várias indústrias,incluindo a construção e o transporte.
Perguntas e respostas
P1: Por que a fibra YAG é preferida em aplicações de detecção de alta temperatura?
A1: A fibra YAG ◄ tem um elevado ponto de fusão (acima de 2000°C) e uma elevada condutividade térmica que lhe permitem resistir a temperaturas extremas sem degradação,que o torna altamente adequado para aplicações de detecção em ambientes com temperaturas flutuantes ou elevadas.
P2: Como a dopagem com íons Cr3+ e Mn2+ na Fibra 1 afeta seu desempenho?
A2: A dopagem com íons como Cr3+ e Mn2+ altera as propriedades ópticas da Fibra 1, permitindo aplicações como lasers sintonizáveis onde são necessários comprimentos de onda específicos.Esta personalização é útil para aplicações em espectroscopia e lasers de comprimento de onda variável, oferecendo maior flexibilidade.
Q3: Quais são os benefícios que a grade de femtossegundos personalizável fornece na Fibra 2?
A3: A personalização da grade de femtossegundos permite o controle preciso do comprimento de onda da luz dentro da fibra, melhorando aplicações que exigem filtragem de comprimento de onda específico ou gerenciamento de sinal.Esta característica é especialmente vantajosa em comunicações de fibra óptica e aplicações de sensores, quando for necessário um controlo óptico de alta precisão.
Q4: Como a alta resistência à tração da Fibra 2 ′ contribui para a sua durabilidade?
A4: Com uma resistência à tração superior a 2200 MPa, a Fibra 2 é construída para resistir a tensões mecânicas, tornando-a ideal para uso em ambientes desafiadores onde as fibras podem sofrer tensões físicas.Esta força contribui para um desempenho duradouro em domínios como as telecomunicações e a monitorização industrial.
P5: As fibras YAG podem ser utilizadas em aplicações que exijam caminhos ópticos flexíveis?
A5: Sim, a gama de opções de diâmetro (25-500 μm para a Fibra 2 e 100-500 μm para a Fibra 1) permite configurações flexíveis adequadas a vários caminhos ópticos,permitindo a sua utilização em sistemas ópticos complexos que exigem configurações precisas e adaptáveis.
Q6: Que indústrias se beneficiam do uso de fibras YAG com alta transmissão?
A6: Indústrias como telecomunicações, diagnóstico médico, aeroespacial e automação industrial beneficiam da elevada transmissão das fibras YAG.A sua capacidade de transmitir mais de 80% da luz numa ampla gama de comprimentos de onda (400-3000 nm) torna-os altamente eficazes para uma transferência de dados e de energia clara e eficiente.
P7: Existem limitações para o uso de fibra YAG em aplicações de baixo estresse?
A7: Embora a fibra YAG se destaque em ambientes de alto estresse e alta temperatura, sua alta resistência à tração e propriedades térmicas podem não ser necessárias para aplicações mais simples.Para aplicações menos exigentes, os tipos alternativos de fibras podem oferecer soluções mais rentáveis.
P8: Como a condutividade térmica da Fibra 1 ′ apoia seu uso em sistemas de alta potência?
A8: A condutividade térmica da fibra 1 ̊s (~ 22 W/m·K) permite dissipar eficientemente o calor gerado em sistemas de alta potência, minimizando o risco de sobrecarga térmica.Esta característica permite uma operação estável e segura em ambientes de consumo de energia intenso, como sistemas a laser industriais.
P9: As fibras YAG podem ser integradas com outros sistemas ópticos para melhorar a funcionalidade?
A9: Sim, as fibras YAG podem ser integradas em vários sistemas ópticos, incluindo grades de fibras e sensores ópticos, aumentando a funcionalidade e permitindo configurações personalizadas.A sua versatilidade na dopagem e na personalização de grades também permite a integração em sistemas ópticos especializados..
Conclusão
A combinação de fibra YAG de alta durabilidade, resistência térmica e adaptabilidade óptica a torna uma escolha de primeira linha para indústrias que exigem desempenho confiável em ambientes exigentes.Com opções personalizáveis como iões dopantes e grelhas de femtossegundosA fibra YAG serve a um amplo espectro de aplicações, desde sensores industriais até sistemas de laser de alta potência, fornecendo soluções confiáveis para tecnologias de ponta.
