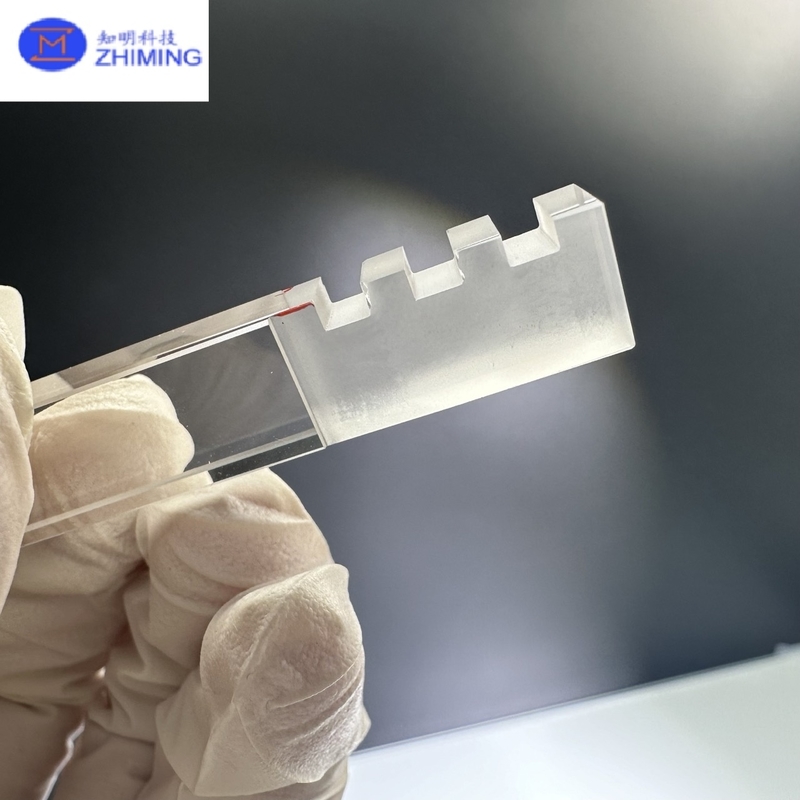

Sapphire Quadrado Semente Cristal Precisão orientada para o crescimento de cristal

Introdução ao cristal de sementes de safira

Os cristais de sementes de safira são pequenos cristais únicos altamente refinados de óxido de alumínio (Al2O3) que servem como material de partida indispensável para a produção de safira sintética.No crescimento de safira, o cristal de semente funciona como um "projeto", guiando o desenvolvimento de uma nova bola de safira, ditando a estrutura da rede, orientação e qualidade geral do cristal em crescimento.Sem estas sementes, a produção em larga escala de safira uniforme e livre de defeitos seria praticamente impossível.

Because sapphire is widely used in advanced industries—from LED substrates and semiconductor wafers to aerospace optics and luxury watch crystals—the seed crystal plays a strategic role in ensuring that the synthetic sapphire produced meets the highest opticalCada cristal de semente é cuidadosamente fabricado, inspecionado e selecionado para suportar as temperaturas extremas e as condições exigentes dos fornos de crescimento de safira.

Como são feitos os cristais de safira

A produção de cristais de sementes de safira é um processo controlado com precisão que requer conhecimento especializado e equipamentos especializados.

Seleção de Master Sapphire BouleO processo começa com uma bola de safira sintética grande e livre de defeitos, produzida por métodos de crescimento estabelecidos.99% ou mais) são elegíveis para a produção de sementes.

Orientação cristalográfica Usando sistemas de orientação por raios-X, os técnicos determinam os planos cristalográficos precisos dentro da bola.Plano C,Plano A, ePlano RA orientação correta é essencial, pois define a direcção em que a nova bola de safira se expandirá.

Corte de precisão¢ Serras de diamante ultrafinas ou sistemas de laser cortam a bola em pequenas placas, hastes ou blocos ao longo da orientação escolhida.A precisão nesta fase é crítica. Um erro de até uma fração de grau pode levar a uma desajuste da rede durante o crescimento..

Poluição e tratamento da superfícieOs cristais de sementes de safira cortadosAs peças são submetidas a várias etapas de moagem fina, lapagem e polimento químico-mecânico (CMP). Esta etapa elimina danos subterrâneos e garante uma superfície atomicamente lisa,permitindo a continuação da rede sem falhas durante o crescimento do cristal.

Limpeza e controlo da qualidadeOs cristais das sementes de safiraOs métodos de inspecção avançados (microscopia óptica, topografia de raios-X) verificam a orientação, a pureza e a ausência de inclusões ou rachaduras.Somente aqueles que passam por testes rigorosos tornam-se sementes de safira certificadas para crescimento de cristais.

Características-chave dos cristais de sementes de safira

• Ultra-alta pureza¢ Normalmente ≥ 99,99% de Al2O3, garantindo que a safira produzida a partir das sementes seja ópticamente clara e estruturalmente estável.

• Orientação definida com precisãoPermite um alinhamento uniforme da rede e propriedades cristalinas consistentes.

• Durabilidade térmica- Resistente a temperaturas superiores a 2.000°C, necessária para o contacto com alumina fundida.

• Baixa densidade de deslocamentoReduz imperfeições, rachaduras e defeitos ópticos na bola de safira final.

• Geometria personalizávelDisponível em forma de bolachas, pequenos blocos ou hastes, dependendo do método específico de crescimento.

Estes atributos fazem cristais de sementes de safira.O único fator mais importante para determinar a qualidade da bola de safiraProduzido.

Especificações do cristal de sementes de safira quadrada

Aplicações – Métodos de crescimento de safira baseados emSafirasCristais de sementes

O uso primário e quase exclusivo dos cristais de sementes de safira é permitir a produção de safira sintética e são absolutamente indispensáveis em quase todas as técnicas modernas de crescimento de safira..Cada método usa o cristal de semente de uma forma ligeiramente diferente, mas o princípio permanece o mesmo: o cristal de semente dita a orientação da rede da bola de safira que cresce a partir dele,assegurar a uniformidade e evitar a cristalização aleatória.

Método Kyropoulos (KY)

Cristal de sementes de safiraé o método mais utilizado para a produção de safira para substratos de LED e componentes ópticos.O cristal de sementes de safira é cuidadosamente mergulhado num cadinho que contém óxido de alumínio fundido (Al2O3) a temperaturas superiores a 2 °C.O zafiro começa a solidificar-se na superfície da semente, expandindo-se para fora numa grande esfera de baixo esforço.Porque a semente define a orientação do cristal., a bola de safira resultante mantém uma estrutura de rede consistente, o que é essencial para o corte e polir wafer a jusante.

Método Czochralski (CZ)

No processo de CZ, um cristal de semente de safira é ligado a uma haste de puxar e gentilmente imerso na alumina derretida.Este método permite um controlo extremamente rigoroso do diâmetro e da uniformidade.que é crucial para safira óptica de alta precisão e componentes especiaisSem uma semente perfeitamente orientada, o cristal se torceria ou desenvolveria tensões internas que o tornam inadequado para aplicações exigentes.

Método de troca de calor (HEM)

O HEM também se baseia em um cristal de semente de safira para iniciar o crescimento. Aqui, a semente é colocada na base do cadinho e o forno é resfriado de baixo para cima.O zafiro se forma quando o calor se dissipaComo o gradiente de temperatura é suave, o HEM pode produzir blocos de safira muito grandes comtensão interna mínimae excelente transparência - ideal para janelas aeroespaciais, sistemas a laser e óptica científica.

Crescimento alimentado por filme definido por borda (EFG)

Ao contrário de KY e CZ, que produzem bolas, o método EFG utiliza os cristais de sementes de safiraA semente é colocada na borda de um molde, e a alumina fundida alimenta a semente por ação capilar.safira cresce em hastesEste processo não seria possível sem um cristal de semente, uma vez que o crescimento descontrolado do cristal resultaria em distorção ou quebra.

FAQ (Perguntas Frequentes)de cristal de sementes de safira

P1: Por que os cristais de sementes de safira são necessários?
A1:Eles definem a orientação cristalina e a estrutura reticular da bola de safira em crescimento.

P2: Pode um únicoCristal de sementes de safiraser reutilizado?
A2:Alguns cristais de sementes podem ser reutilizados algumas vezes, mas o uso repetido aumenta o risco de contaminação e distorção da rede.

Q3: Que orientações estão disponíveis?
A3:As orientações mais comuns são:Plano C (para substratos de LED),Plano A, ePlano R, mas as orientações personalizadas podem ser preparadas para necessidades especializadas.

P4: Que métodos de crescimento de safira precisam de cristais de sementes?
A4:Quase todas asmétodo moderno¥KY, CZ, HEM e EFG ¥depende dos cristais de sementes.Método VerneuilNão é.

Q5: Que indústrias dependem indiretamente dos cristais de sementes?
A5:Qualquer indústria que utilize safira sintéticaIluminação LED, electrónica de semicondutores, óptica aeroespacial, relógios de luxoÉ baseado em safira cultivada a partir de cristais de sementes.
