LNOI Wafer Niobato de Lítio em Isolante 2/3/4/6/8 Polegadas Substrato LN​

LNOI Wafer Niobato de Lítio em Isolante 2/3/4/6/8 Polegadas Substrato LN​

Detalhes do produto:

Lugar de origem: China
Marca: ZMSH
Número do modelo: 2”/3”/4”/6”/8”

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 2
Preço: 200 USD
Detalhes da embalagem: caixas personalizadas
Delivery Time: 2-3 weeks
Termos de pagamento: T/T
Habilidade da fonte: pelo caso
Melhor preço Contato

Informação detalhada

Materiais: LiNbO3 Diâmetro/tamanho: 2”/3”/4”/6”/8”
Ângulo de corte: X/Y/Z etc. TTV: <3>
Incline-se.: -30 Warp.: < 40 μm
Destacar:

Niobato de Lítio em Isolante de 2 Polegadas

,

Niobato de Lítio em Isolante de 4 Polegadas

,

Niobato de Lítio em Isolante de 8 Polegadas

Descrição de produto

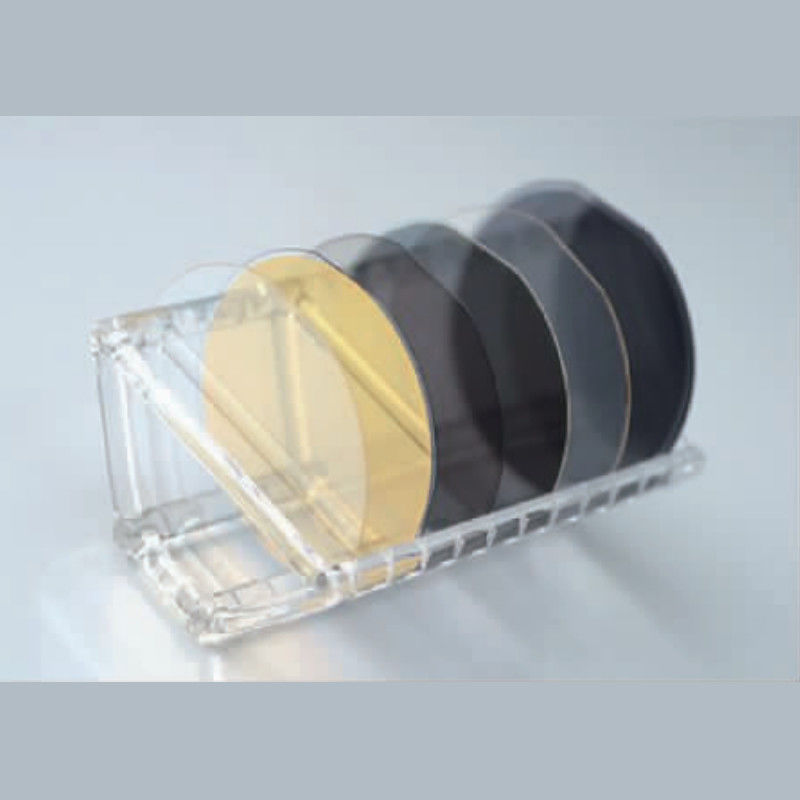

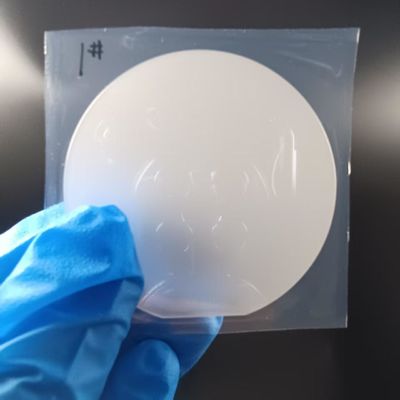

Wafer LNOI (niobato de lítio no isolante)

IntroduçãoWafer LNOI
As bolhas LNOI (Lithium Niobate on Insulator) são um material de ponta usado no desenvolvimento de dispositivos fotônicos e quânticos avançados.Estas bolinhas são fabricadas ligando uma fina camada de niobato de lítio (LiNbO3) a um substrato isolanteOs wafers LNOI herdam as propriedades ópticas e piezoelétricas excepcionais do niobato de lítio,tornando-os indispensáveis para aplicações de alto desempenho em óptica integradaEste artigo explora os princípios fundamentais, as principais aplicações e as perguntas frequentes sobre as wafers LNOI.



LNOI Wafer Niobato de Lítio em Isolante 2/3/4/6/8 Polegadas Substrato LN​ 0LNOI Wafer Niobato de Lítio em Isolante 2/3/4/6/8 Polegadas Substrato LN​ 1

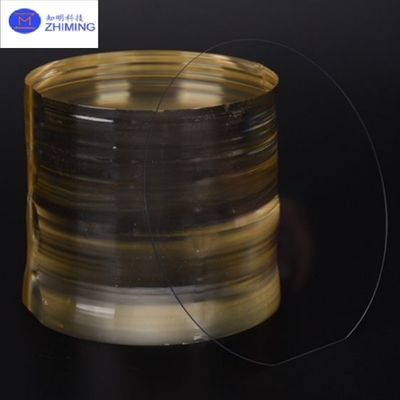

Princípio de Fabricação de Wafer LNOI:
O processo de criação de wafers LNOI é complexo e envolve várias etapas críticas para garantir a elevada qualidade e funcionalidade do produto final.



LNOI Wafer Niobato de Lítio em Isolante 2/3/4/6/8 Polegadas Substrato LN​ 2





  1. Implantação de íons:
    O processo de fabricação começa com um cristal de niobato de lítio a granel.A energia e a profundidade dos íons determinam a espessura da camada de niobato de lítioEsta implantação de íons cria um plano frágil dentro do cristal, que pode ser separado durante as fases posteriores do processo para produzir um filme fino de niobato de lítio de alta qualidade.

  2. Ligação ao substrato:
    Uma vez concluído o processo de implantação de íons, a camada de niobato de lítio (que foi enfraquecida pelos íons) é ligada a um substrato isolante, tipicamente silício.Isso é feito usando técnicas de ligação direta de waferA ligação resultante forma uma interface estável entre a fina camada de niobato de lítio e o substrato de suporte.

  3. Anilhamento e separação de camadas:
    Após a ligação, a bolacha passa por um processo de recozimento, que ajuda a reparar qualquer dano causado pelo implante de íons.A etapa de recozimento também promove a separação da camada superior do niobato de lítio do cristal a granelIsto resulta numa camada fina de niobato de lítio de alta qualidade no substrato, que é essencial para a sua utilização em várias aplicações fotónicas e quânticas.

  4. Poluição química mecânica (CMP):
    Para alcançar a qualidade e a planície da superfície desejadas, a bolacha é submetida a Polição Química Mecânica (CMP).assegurar que a bolacha final cumpre os rigorosos requisitos para utilização em dispositivos fotónicos de alto desempenhoEste passo é fundamental para garantir um desempenho óptico óptimo e reduzir os defeitos.




EspecificaçõesdeWafer LNOI





Materiais Óptica Grau LiNbO3 Óleos essenciais
Curie Temp 1142 ± 0,7°C
Cortar Ângulo X/Y/Z etc.
Diâmetro/tamanho 2 ′′/3 ′′/4 ′′/6 ′′/8 ′′
Tol (±) < 0,20 mm ± 0,005 mm
Espessura 0.18·0,5 mm ou mais
Primário Flat 16 mm/22 mm/32 mm
TTV 3 μm
Incline-se. - Trinta
Warp. < 40 μm
Orientação Flat Todos disponíveis
Superfície Tipo Polished Single Side (SSP) / Polished Double Sides (DSP)
Polido lado Ra < 0,5 nm
S/D 20/10
Margem Critérios R=0,2 mm Tipo C ou Bullnose
Qualidade Livre de fissuras (bolhas e inclusões)
Óptica dopados Mg/Fe/Zn/MgO, etc., para wafers de qualidade óptica LN< por pedido
Orifícios Superfície Critérios Índice de refração No=2.2878/Ne=2.2033 @632nm comprimento de onda/prisma método de acoplamento.
Contaminação, Nenhum
Partículas c> 0,3μ m <= 30
Riscar, rasgar. Nenhum
Defeito Sem rachaduras, arranhões, marcas de serra, manchas.
Embalagem Qty/caixa de wafer 25 pcs por caixa






Aplicações das Wafers LNOI:
As wafers LNOI são usadas em vários campos, particularmente aqueles que exigem propriedades avançadas de materiais para aplicações fotônicas, quânticas e de alta velocidade.Abaixo estão as principais áreas em que as wafers LNOI são indispensáveis:



LNOI Wafer Niobato de Lítio em Isolante 2/3/4/6/8 Polegadas Substrato LN​ 3

  1. Óptica integrada:
    As wafers LNOI são amplamente usadas em óptica integrada, onde servem como base para dispositivos fotônicos, como moduladores, guias de onda e ressonadores.Estes dispositivos são cruciais para manipular a luz no nível do circuito integrado, permitindo a transmissão de dados de alta velocidade, processamento de sinais e aplicações ópticas avançadas.

  2. Telecomunicações:
    Os wafers LNOI desempenham um papel vital nas telecomunicações, em especial nos sistemas de comunicação óptica.que são componentes essenciais para redes de fibra óptica de alta velocidadeAs propriedades eletro-ópticas excepcionais do LNOI permitem uma modulação precisa da luz em altas frequências, essencial para os sistemas de comunicação modernos.

  3. Computação Quântica:
    As wafers LNOI são um material ideal para tecnologias quânticas devido à sua capacidade de gerar pares de fótons emaranhados, que são essenciais para a distribuição de chaves quânticas (QKD) e criptografia quântica.A sua integração em sistemas de computação quântica permite o desenvolvimento de circuitos fotónicos avançados, que são fundamentais para o futuro da computação quântica e das tecnologias de comunicação.

  4. Tecnologias de detecção:
    Os wafers LNOI também são utilizados em aplicações de detecção óptica e acústica.Monitorização ambientalA sua elevada sensibilidade e estabilidade asseguram medições precisas, tornando-as essenciais nestes domínios.




Perguntas frequentesdeWafer LNOI

  1. De que são feitas as bolinhas da LNOI?
    As bolinhas LNOI consistem em uma fina camada de niobato de lítio (LiNbO3) ligada a um substrato isolante, tipicamente silício.,tornando-o ideal para várias aplicações de alto desempenho.

  2. Como é que os wafers LNOI são diferentes dos wafers SOI?
    Enquanto as bolinhas LNOI e SOI consistem em uma película fina ligada a um substrato isolante, a LNOI usa niobato de lítio como material de película fina, enquanto as bolinhas SOI usam silício.O niobato de lítio oferece propriedades ópticas não-lineares superiores., que tornam as wafers LNOI mais adequadas para aplicações como computação quântica e fotônica avançada.

  3. Quais são os principais benefícios da utilização de wafers LNOI?
    Os principais benefícios das wafers LNOI incluem os seus elevados coeficientes eletro-ópticos, que permitem uma modulação eficiente da luz, bem como a sua resistência mecânica,que assegura a estabilidade durante o funcionamento do dispositivoEstas propriedades tornam as wafers LNOI ideais para aplicações ópticas e quânticas de alta velocidade.
