Wafer SiC de 6 polegadas 4H/6H-P Substrato de Carbono de Silício DSP (111) Semicondutor RF Microondas Laser LED

Wafer SiC de 6 polegadas 4H/6H-P Substrato de Carbono de Silício DSP (111) Semicondutor RF Microondas Laser LED

Descrição da Wafer SiC:

O Wafer de Carbono de Silício (SiC) de tipo P de 6 polegadas em politipo 4H ou 6H. Ele tem propriedades semelhantes às da wafer de Carbono de Silício (SiC) de tipo N, como resistência a altas temperaturas,Alta condutividade térmica, alta condutividade elétrica, etc. O substrato SiC do tipo P é geralmente usado para a fabricação de dispositivos de energia, especialmente a fabricação de transistores bipolares de portão isolado (IGBT).O projeto de IGBT geralmente envolve junções P-N, onde o SiC de tipo P pode ser vantajoso para controlar o comportamento dos dispositivos.

O Caráter da Wafer SiC:

1Resistência à radiação:
O carburo de silício é altamente resistente aos danos causados pela radiação, tornando as wafers 4H/6H-P SiC ideais para uso em aplicações espaciais e nucleares onde a exposição à radiação é significativa.

2Larga Bandgap:
4H-SiC: A distância de banda é de aproximadamente 3,26 eV.
6H-SiC: a banda é ligeiramente menor, a cerca de 3,0 eV.
Essas largas faixas de banda permitem que as placas de SiC operem a temperaturas e tensões mais altas em comparação com materiais à base de silício, tornando-as ideais para eletrônicos de potência e condições ambientais extremas.
3Campo elétrico de alta degradação:
As placas de SiC têm um campo elétrico de quebra muito maior (cerca de 10 vezes maior que o do silício), o que permite o projeto de dispositivos de energia menores e mais eficientes que podem lidar com altas tensões.
4. Alta condutividade térmica:
O SiC possui excelente condutividade térmica (cerca de 3-4 vezes superior ao silício), permitindo que dispositivos feitos a partir dessas placas operem a alta potência sem superaquecimento.Isso os torna ideais para aplicações de alta potência onde a dissipação de calor é crítica.
5Alta Mobilidade Electrónica:
O 4H-SiC tem uma maior mobilidade eletrônica (~ 950 cm2/Vs) em comparação com o 6H-SiC (~ 400 cm2/Vs), o que significa que o 4H-SiC é mais adequado para aplicações de alta frequência.
Esta alta mobilidade de elétrons permite velocidades de comutação mais rápidas em dispositivos eletrônicos, tornando o 4H-SiC preferível para aplicações de RF e microondas.
6Estabilidade a temperatura:
Os Wafers de SiC podem funcionar a temperaturas muito superiores a 300°C, muito mais elevadas do que os dispositivos à base de silício, que são tipicamente limitados a 150°C. Isso os torna altamente desejáveis para uso em ambientes adversos,como automóveis, aeroespacial e sistemas industriais.
7. Alta resistência mecânica:
As placas de SiC são mecanicamente robustas, com excelente dureza e resistência ao esforço mecânico.

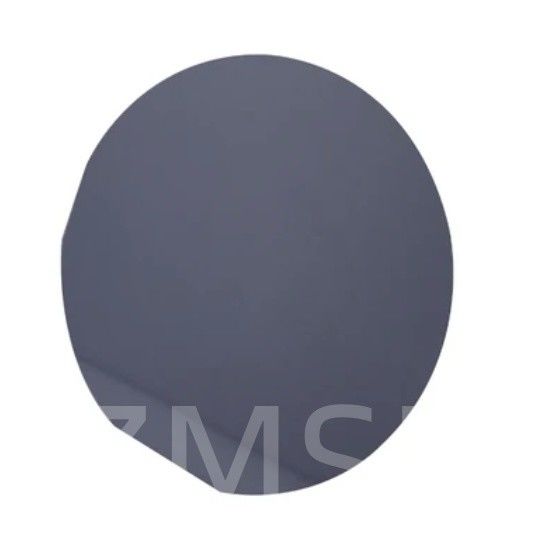

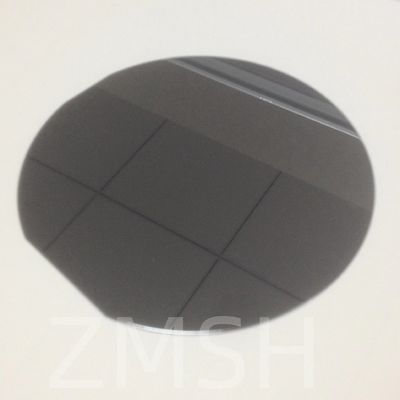

Forma da Wafer SiC:

Aplicação da Wafer SiC:

Eletrónica de Potência:

Usado em diodos, MOSFETs e IGBTs para aplicações de alta tensão e alta temperatura, como veículos elétricos, redes elétricas e sistemas de energia renovável.
Dispositivos de RF e microondas:

Ideal para dispositivos de alta frequência, como amplificadores de RF e sistemas de radar.
LEDs e lasers:

O SiC é também utilizado como material de substrato para a produção de LEDs e lasers à base de GaN.
Eletrónica automóvel:

Utilizado em componentes do sistema de transmissão de veículos elétricos e sistemas de carregamento.
Aeroespacial e Militar:

Devido à sua dureza de radiação e estabilidade térmica, as placas de SiC são usadas em satélites, radares militares e outros sistemas de defesa.
Aplicações industriais:

Empregado em fontes de alimentação industriais, motores e outros sistemas eletrónicos de alta potência e alta eficiência.

Imagem de aplicação de Wafer SiC:

Personalização:

A personalização de wafers de carburo de silício (SiC) é essencial para atender às necessidades específicas de várias aplicações eletrônicas, industriais e científicas avançadas.Podemos oferecer uma gama de parâmetros personalizáveis para garantir que as placas são otimizadas para requisitos de dispositivos específicos. Abaixo estão os principais aspectos da personalização de wafer SiC:Orientação cristalina; Diâmetro e espessura; Tipo e concentração de dopagem; Polição e acabamento da superfície; Resistividade; Camada epitaxial; Planilhas e entalhes de orientação;Cloreto de sódio (SiC-on-Si) e outras combinações de substratos.

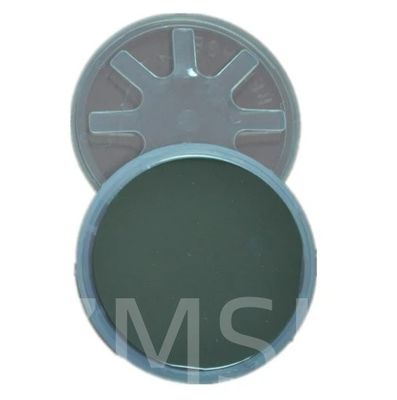

Embalagem e transporte:

Perguntas frequentes:

1.P: O que é 4H e 6H SiC?
R: 4H-SiC e 6H-SiC representam estruturas cristalinas hexagonais, com "H" indicando simetria hexagonal e os números 4 e 6 as camadas em suas células unitárias.Esta variação estrutural afeta a estrutura de banda eletrônica do material, que é um determinante chave do desempenho de um dispositivo semicondutor.

2.P: O que é um substrato tipo P?
O material do tipo p é um semicondutor que tem um portador de carga positiva, conhecido como buraco.que tem um elétron de valência a menos do que os átomos dos semicondutores.
