5×5mm 10×10mm Wafer SiC tipo 4H-P 6H-P 3C-N Grau de Produção Grau de Pesquisa Grau Dummy Grau
Detalhes do produto:
| Place of Origin: | China |
| Marca: | ZMSH |
Condições de Pagamento e Envio:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Informação detalhada |
|||
| Tipo: | 4H/6H-P 3C-N | TTV/Bow/Warp: | ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm |
|---|---|---|---|
| Grau: | Manequim da pesquisa da produção | Diâmetro: | 5*5mm±0,2mm & 10*10mm±0,2mm |
| Espessura: | 350 μm±25 μm | Orientação da bolacha: | Fora do eixo: 2,0°-4,0° em direcção a 112 0 ± 0,5° para 4H/6H-P, no eixo: 111 ± 0,5° para 3C-N |
| Resistividade: | 4H/6H-P ≤0,1 Ωcm 3C-N ≤0,8 mΩ•cm | Exclusão da borda: | 3 milímetros |
| Destacar: | Wafer 3C-N SiC,Wafer 4H-P SiC,Wafer de SiC 6H-P |
||
Descrição de produto
5×5mm 10×10mm Wafer SiC 4H-P 6H-P 3C-N Tipo Grau de Produção Grau de Pesquisa Grau Dummy Grau
Descrição da bolacha SiC de 5×5 mm e 10×10 mm:
As placas de carburo de silício (SiC) de 5×5 mm e 10×10 mm são substratos de pequeno tamanho que desempenham um papel crucial em várias aplicações de semicondutores.Comumente utilizado em dispositivos eletrónicos compactos onde o espaço é limitadoEstas placas de SiC são componentes essenciais na fabricação de dispositivos eletrónicos, eletrónica de potência, optoeletrónica e sensores.Os seus tamanhos específicos satisfazem diferentes requisitos em termos de limitações de espaço.Os investigadores, os engenheiros, os investigadores, os investigadores, os engenheiros, os engenheiros, os engenheiros, os engenheiros, ose fabricantes alavancam estas placas de SiC para desenvolver tecnologias de ponta e explorar as propriedades únicas do carburo de silício para uma ampla gama de aplicações.
Os caracteres de 5 × 5 mm e 10 × 10 mm Wafer SiC:
4H-P tipo SiC:
Alta mobilidade de elétrons.
Adequado para aplicações de alta potência e alta frequência.
Excelente condutividade térmica.
Ideal para operações de alta temperatura.
6H-P tipo SiC:
Boa resistência mecânica.
Alta condutividade térmica.
Utilizado em aplicações de alta potência e alta temperatura.
Adequado para eletrónica em ambientes adversos.
3C-N tipo SiC:
Versátil para eletrónica e optoelectrónica.
Compatível com tecnologia de silício.
Adequado para circuitos integrados.
Oferece oportunidades para a electrónica de banda larga
Formas de wafer SiC de 5 × 5 mm e 10 × 10 mm:
| Grau | Grau de produção (Classe P) |
Grau de investigação (Classe R) |
Grau de simulação (Classe D) |
|
| Orientação plana primária | 4H/6H-P | {10-10} ± 5,0° | ||
| 3C-N | {1-10} ± 5,0° | |||
| Duração plana primária | 150,9 mm ± 1,7 mm | |||
| Duração plana secundária | 8.0 mm ± 1,7 mm | |||
| Orientação plana secundária | Silício virado para cima: 90° CW. a partir de Prime flat ±5,0° | |||
| Resistência à corrosão | Ra≤1 nm polaco CMP Ra≤0,2 nm |
|||
| Fissuras na borda Pela luz de alta intensidade |
Nenhum | 1 permitido, ≤ 1 mm | ||
| Placas hexadecimais Pela luz de alta intensidade |
Área acumulada ≤ 1 % | Área acumulada≤3 % | ||
| Áreas de politipo Pela luz de alta intensidade |
Nenhum | Área acumulada ≤ 2 % | Área acumulada ≤ 5% | |
| Riscos na superfície do silício Pela luz de alta intensidade |
3 arranhões em 1 × wafer diâmetro comprimento acumulado |
5 arranhões para 1 × wafer diâmetro comprimento acumulado |
8 arranhões para 1 × diâmetro da wafer comprimento acumulado |
|
| Chips de ponta alta Por intensidade Luz luz |
Nenhum | 3 permitidos, ≤ 0,5 mm cada | 5 permitidos, ≤ 1 mm cada | |
| Contaminação da superfície do silício Por alta intensidade |
Nenhum | |||
| Embalagem | Cassete com várias placas ou recipiente de uma única placa | |||

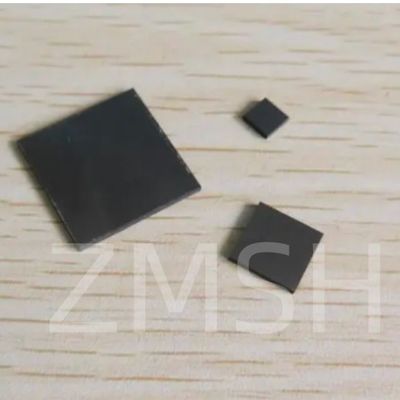

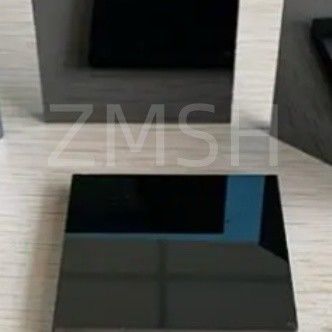

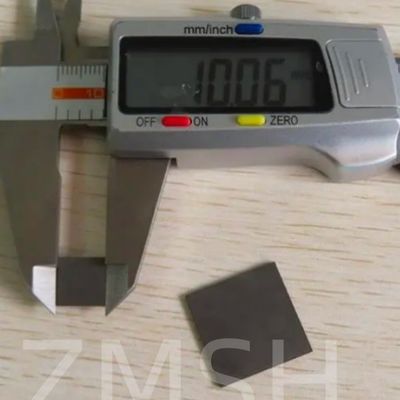

A foto física de 5×5mm e 10×10mm Wafer SiC:
Aplicação de wafers de SiC de 5×5 mm e 10×10 mm:
4H-P tipo SiC:
Eletrônicos de alta potência: Usados em diodos de potência, MOSFETs e retificadores de alta tensão.
Dispositivos de RF e microondas: adequados para aplicações de alta frequência.
Ambientes de alta temperatura: Ideal para sistemas aeroespaciais e automotivos.
6H-P tipo SiC:
Eletrônica de potência: Utilizada em diodos Schottky, MOSFETs de potência e tiristores para aplicações de alta potência.
Eletrónica de alta temperatura: Adequada para eletrónica em ambientes adversos.
3C-N tipo SiC:
Circuitos integrados: Ideal para ICs e MEMS devido à compatibilidade com a tecnologia de silício.
Optoeletrônica: Usada em LEDs, fotodetectores e sensores.
Sensores biomédicos: Aplicados em dispositivos biomédicos para várias aplicações de detecção.

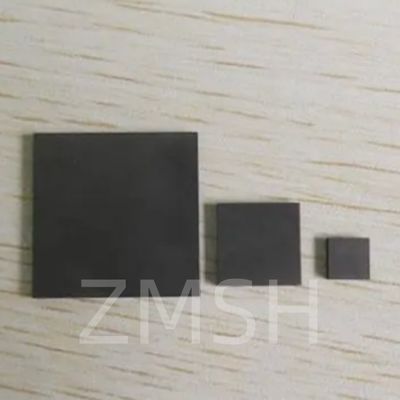

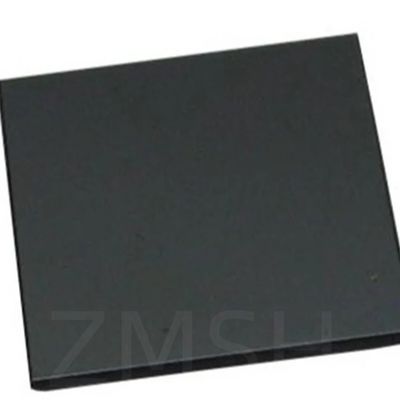

A aplicaçãoImagens de wafer SiC de 5×5 mm e 10×10 mm:
Perguntas frequentes:
1.P: Qual é a diferença entre 3C e 4H-SiC?
R: Em geral, o 3C-SiC é conhecido como um politipo estável a baixas temperaturas, enquanto o 4H e o 6H-SiC são conhecidos como politipos estáveis a altas temperaturas,que necessitam de uma temperatura relativamente elevada e a quantidade de defeitos da camada epitaxial estão correlacionadas com a relação Cl/Si.
