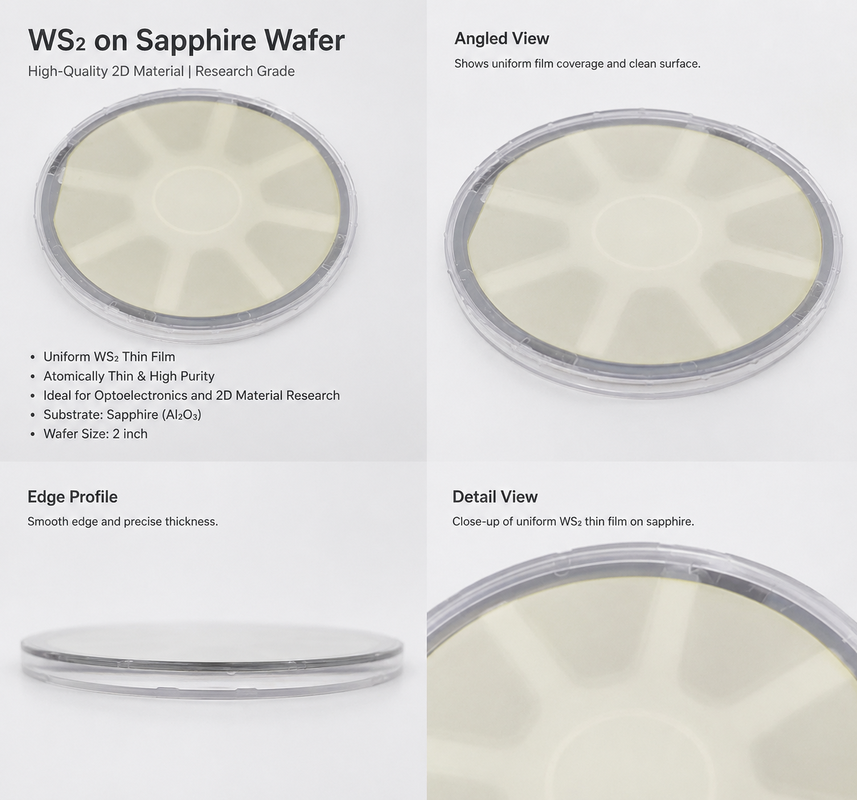

WS2 on Sapphire Wafer é um material semicondutor bidimensional de alta qualidade composto por uma película de dissulfeto de tungstênio cultivada em um substrato de safira.pertence à família dos dichalcogenídeos de metais de transiçãoDevido à sua estrutura em camadas única, resposta óptica e propriedades de semicondutores,WS2 tornou-se um dos materiais candidatos mais atraentes para a nanoelectrónica da próxima geração, optoeletrónica, sensores e investigação avançada em semicondutores.

À medida que a tecnologia de semicondutores continua a avançar em direcção a nós tecnológicos mais pequenos, os sistemas de materiais convencionais baseados em silício enfrentam desafios crescentes.especialmente quando os canais de transistores se tornam mais estreitos e o transporte do portador é mais fortemente afetado por defeitos de superfícieNessa tendência de desenvolvimento, são necessários novos materiais semicondutores para apoiar a inovação futura dos dispositivos.Os materiais de semicondutores bidimensionais como o WS2 são considerados candidatos promissores para a pesquisa pós-sílico, especialmente em dispositivos lógicos avançados, chips de IA, hardware neuromórfico, memória de alta velocidade, comunicação sem fio, biosensores, sensores de gás e fotodetectores.

Os nossos WS2 em wafers de safira são projetados para laboratórios de investigação, universidades, institutos de semicondutores, empresas optoeletrônicas e equipas de desenvolvimento de materiais avançados.O produto apresenta uma película WS2 contínua de várias camadas, excelente planície da superfície, forte resposta fotoluminescente e qualidade de cristal verificada através de métodos avançados de caracterização, incluindo AFM, Raman, PL, mapeamento PL, GIXRD, TEM e GI-WAXS.

Porque é que o WS2 está no Sapphire?

O safiro é amplamente utilizado como material de substrato devido à sua excelente resistência mecânica, estabilidade térmica, resistência química e transparência óptica.safira fornece uma plataforma estável e confiável para o crescimento de material 2D, testes ópticos, fabricação de dispositivos e investigação de semicondutores.

WS2 em safira é especialmente adequado para aplicações que exigem uniformidade de filme de alta qualidade, propriedades estáveis do substrato e forte resposta óptica.Comparado com flocos 2D transferidos aleatoriamente, a película WS2 de nível de wafer em safira fornece uma melhor consistência e é mais adequada para pesquisa sistemática, caracterização em escala de wafer e desenvolvimento de processos de dispositivo.

Tabela de especificações do produto

Ponto	Descrição
Nome do produto	WS2 em Sapphire Wafer
Materiais	Dissulfeto de tungstênio
Fórmula química	WS2
Categoria de material	2D Semicondutor / TMD Material
Nome completo da TMD	Dicalcogeneto de metais de transição
Material de substrato	Safiras
Estrutura do filme	Película WS2 contínua de várias camadas
Tamanho de wafer disponível	2 polegadas, 4 polegadas
Estrutura cristalina	Estrutura hexagonal
Qualidade cristalina	Estrutura monocristalina de alta qualidade verificada pela GIXRD e pela GI-WAXS
Qualidade da superfície	Alta planície da superfície confirmada pelo AFM
Superfície rugosa	RMS em torno de 0,11 nm
Métodos de caracterização	Imagem óptica, AFM, TEM, PL, PL Mapping, Raman, GIXRD, GI-WAXS
Desempenho óptico	Forte sinal PL e FWHM restrito
Uniformidade	Alta uniformidade confirmada pelo mapeamento PL
Utilização típica	Investigação em semicondutores 2D, fotodetectores, sensores, dispositivos lógicos, optoeletrónica
Produto padrão	2 polegadas WS2 em safira, 4 polegadas WS2 em safira
Personalização	Disponível mediante pedido
Utilização acadêmica	Apto para universidades, institutos e laboratórios de investigação

Tipos de produtos disponíveis

Tipo de produto	Tamanho da bolacha	Descrição do filme
WS2 em Sapphire Wafer	2 polegadas	Película WS2 contínua de várias camadas sobre substrato de safira
WS2 em Sapphire Wafer	4 polegadas	Película WS2 contínua de várias camadas sobre substrato de safira
Grade de investigação WS2 sobre safira	Costumes	Adequado para investigação académica e desenvolvimento de materiais
Wafer WS2 personalizado	Costumes	Especificações personalizadas disponíveis de acordo com os requisitos do projeto

Principais características do produto

Características	Descrição	Benefícios para o cliente
Película WS2 de alta qualidade	Folha contínua de dissulfeto de tungstênio de várias camadas cultivada em safira	Adequado para a investigação de semicondutores 2D estáveis
Substrato de safira	Alta resistência mecânica, transparência óptica e estabilidade térmica	Fornece uma plataforma fiável para testes de materiais e desenvolvimento de dispositivos
Excelente planície da superfície	O resultado da AFM mostra RMS em torno de 0,11 nm	Apto para caracterização em nanoescala e fabrico de dispositivos
Signo PL forte	O teste de fotoluminescência mostra uma forte resposta óptica	Indica uma boa qualidade óptica do filme WS2
FWHM restrito	FWHM mais estreito reflete melhor uniformidade óptica	Útil para a investigação optoelectrónica avançada
Verificação Raman	A análise de Raman confirma as características do material WS2	Fornece uma identificação fiável do material
PL Uniformidade de mapeamento	O mapeamento PL confirma uma boa uniformidade do material	Adequado para pesquisa a nível de wafer
Análise do GIXRD	Confirma a estrutura cristalina hexagonal e a orientação no plano	Suporta a verificação da estrutura cristalina
Análise GI-WAXS	Confirma a estrutura de cristal único de alta qualidade	Útil para pesquisa avançada de materiais
2 polegadas e 4 polegadas Opções	Tamanhos de wafer padrão disponíveis	Adequado para pesquisas em escala de laboratório e em escala de wafer

Vantagens do produto

O nosso WS2 em wafers de safira são desenvolvidos para clientes que exigem mais do que apenas amostras básicas de material 2D. O produto é adequado para usuários que precisam de qualidade uniforme de filme,dados de caracterização fiáveis, e desempenho de material estável ao nível da bolacha.

Em comparação com pequenos flocos esfoliados, o WS2 em wafer de safira fornece uma plataforma de material de área maior para pesquisa sistemática.Ajuda os pesquisadores a reduzir a variação de amostra para amostra e suporta experimentos de dispositivos mais consistentesA estrutura de filme contínuo de várias camadas também o torna adequado para testes ópticos, análise estrutural e desenvolvimento de processos.

O sinal de fotoluminescência forte e o FWHM estreito indicam uma elevada qualidade óptica.A caracterização GIXRD e GI-WAXS apoiam ainda mais a qualidade cristalina e a fiabilidade estrutural do filme WS2.

Resumo da caracterização

Método de caracterização	Objetivo	Resultado / significado
Imagem óptica	Inspecção visual do filme WS2	Confirma a aparência do filme e a cobertura da superfície
AFM	Análise da rugosidade e morfologia da superfície	Confirma alta planície da superfície, RMS em torno de 0,11 nm
Raman	Identificação do material e análise do modo de vibração	Confirma os picos característicos do WS2
PL	Análise da resposta óptica	Mostra um forte sinal de fotoluminescência
PL Mapeamento	Análise da uniformidade	Confirma a elevada uniformidade do material
TEM	Observação da microestrutura	Suporta a análise estrutural em nanoescala
GIXRD	Análise da estrutura cristalina no plano	Confirma a estrutura hexagonal e a orientação do cristal
G-WAXS	Análise avançada da estrutura cristalina	Confirma a estrutura de cristal único de alta qualidade

Aplicações do WS2 na Wafer de Safira

WS2 sobre safira é adequado para uma ampla gama de pesquisas avançadas e aplicações relacionadas com semicondutores.Resposta óptica forte, e a uniformidade do material a nível da bolacha são necessárias.

Área de aplicação	Descrição
Pesquisa de semicondutores 2D	Utilizado para estudos fundamentais de materiais de dicalcogeneto de metais de transição e propriedades de semicondutores em nanoescala
Pesquisa de IC lógica	Adequado para exploração de materiais de transistores e dispositivos lógicos de última geração
Desenvolvimento de chips de IA	Pode ser utilizado em pesquisas relacionadas com materiais de computação avançados e estruturas de dispositivos
Hardware neuromórfico	Apoia a investigação sobre dispositivos de computação inspirados no cérebro e arquiteturas de semicondutores emergentes
Dispositivos de memória	Aplicável à investigação sobre futuros materiais de memória e dispositivos eletrónicos de alta velocidade
Pesquisa de SRAM de alta velocidade	Plataforma material potencial para futuros estudos de memória de alta velocidade
Comunicação sem fio	Pode ser utilizado na pesquisa de materiais semicondutores de alta frequência e RF
Eletrónica flexível	Apto para estudos de dispositivos eletrónicos flexíveis, portáteis e leves
Biosensores	As propriedades da superfície do WS2 tornam-no útil para pesquisa e plataformas de detecção de biosensores
Sensores de gás	Adequado para a investigação de detecção de gases devido à elevada sensibilidade superficial dos materiais 2D
Aparelhos fotodetectores	A forte resposta óptica torna o WS2 adequado para a investigação de fotodetectores e dispositivos optoeletrônicos
Optoeletrónica	Aplicável à investigação em matéria de emissões de luz, detecção de luz e modulação óptica

Descrição pormenorizada da aplicação

1Investigação em semicondutores 2D

WS2 é um dos materiais TMD mais importantes para a pesquisa de semicondutores de próxima geração.A sua estrutura em camadas e as suas características de semicondutor tornam-na um material atraente para o estudo do transporte de transportadores, efeitos de superfície, comportamento óptico e desempenho do dispositivo em nanoescala.WS2 sobre a bolacha de safira fornece uma plataforma estável para universidades e laboratórios que trabalham em materiais 2D e tecnologia de semicondutores do futuro.

2. IC lógica e AI Chip Research

Como a escalação tradicional de silício enfrenta limitações físicas, novos materiais estão sendo explorados para o desenvolvimento de chips de IC lógica e IA no futuro.WS2 é considerado um material semicondutor 2D promissor para pesquisa em canais ultrafinosWS2 em wafer de safira pode ser usado como uma plataforma de material para pesquisa em estágio inicial, prototipagem de dispositivos e caracterização.

3Hardware neuromórfico

A computação neuromórfica requer novos materiais e estruturas de dispositivos que possam suportar funções computacionais inspiradas no cérebro.Os semicondutores bidimensionais, como o WS2, estão a ser estudados para o seu potencial nas arquiteturas de dispositivos emergentesO estudo WS2 sobre as placas de safira pode apoiar a investigação de novos mecanismos eletrónicos e optoeletrónicos para o hardware neuromórfico.

4- Fotodetectores e aparelhos optoelectrónicos

O WS2 tem uma resposta óptica forte, tornando-o adequado para a investigação de fotodetectores e dispositivos optoeletrônicos.que é importante para a detecção de luzSapphire também fornece boa transparência óptica e estabilidade, tornando-se um excelente substrato para aplicações optoeletrônicas.

5Sensores

Devido à elevada relação superfície/volume dos materiais bidimensionais, o WS2 é adequado para a investigação de sensores, incluindo biossensores e sensores de gases.A superfície do WS2 pode interagir com moléculas externasO WS2 em wafer de safira fornece uma plataforma de substrato estável e uniforme para o desenvolvimento de sensores.

6Eletrónica flexível

Embora o safiro seja um substrato rígido, o WS2 como material 2D é amplamente estudado no campo da eletrônica flexível.Caracterização, e desenvolvimento de processos de transferência antes da integração na estrutura flexível do dispositivos.

Palavras-chave

Palavra-chave	Palavras-chave relacionadas
WS2 no Sapphire	WS2 em wafer de safira, WS2 em substrato de safira, dissulfeto de tungstênio em safira
Wafer WS2	Wafer WS2, wafer de dissulfeto de tungstênio, wafer WS2 2D
Wafer TMD	Wafer semicondutor TMD, wafer de dicalcogeneto de metal de transição, material 2D TMD
Semicondutor 2D	Wafer semicondutor 2D, material semicondutor bidimensional, fornecedor de materiais 2D
WS2 Película	Película WS2, película WS2 multicamadas, película WS2 contínua, película WS2 de alta qualidade
Substrato de safira	Substrato de wafer de safira, wafer de safira WS2, material 2D sobre safira
Material do fotodetector	WS2 fotodetector, material de fotodetector 2D, WS2 optoeletrônico
Material do sensor	Sensor de gás WS2, biosensor WS2, material do sensor 2D
Wafer de pesquisa	Wafer de pesquisa académica, wafer de pesquisa de semicondutores, material de laboratório universitário
