Visão Geral do Produto

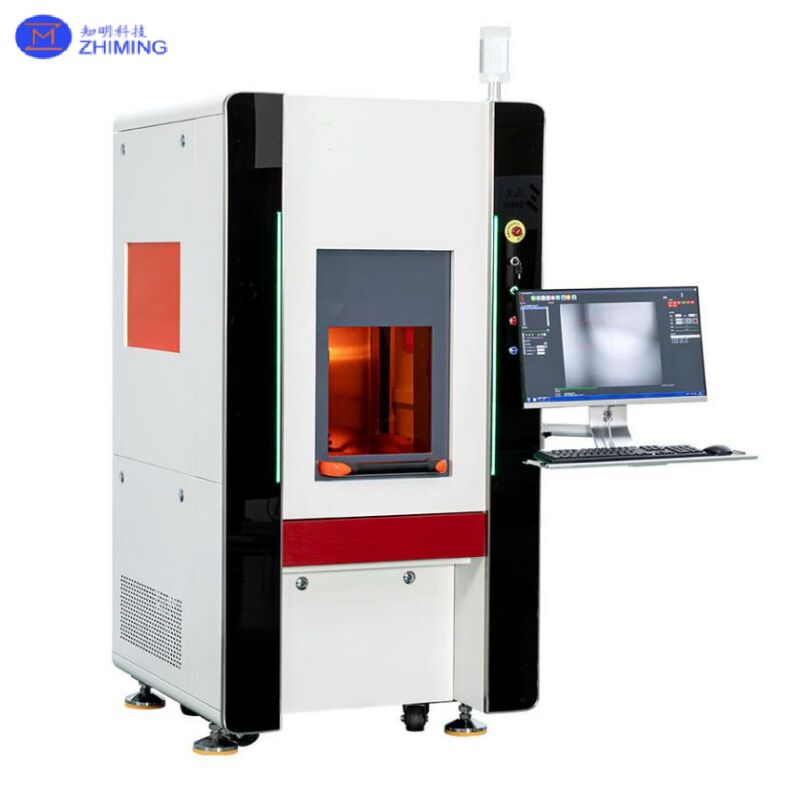

O SY-CVD11E é um sistema de corte a laser verde de 532 nm projetado para corte/fatiamento de precisão de materiais superduros. O material fornecido indica que as aplicações típicas incluem diamante natural, diamante cultivado em laboratório, e outros materiais superduros como CVD, PCD, MCD e CBN.

Por que Laser Verde de 532 nm (Principais Vantagens de Processamento)

O laser verde (532 nm) neste sistema é gerado por duplicação de frequência de 1064 nm. O material enfatiza que, em comparação com 1064 nm (descrito como “laser vermelho” no documento), 532 nm oferece:

• Maior eficiência de processamento;

• Superfícies de corte mais lisas;

• Redução da grafitização (menor grafitização indesejada durante o processamento).

Esses pontos são posicionados como benefícios práticos para obter melhor qualidade de corte e resultados mais estáveis ao processar diamante e materiais superduros semelhantes.

Design de Estabilidade Mecânica e Óptica

Para aumentar a estabilidade e precisão a longo prazo, a máquina usa mármore natural como base óptica, que o material descreve como benéfico para melhorar a estabilidade da saída do laser e a precisão de usinagem geral durante a operação.

A fonte do laser adota refrigeração por circulação de água. O documento também observa que o módulo principal da bomba usa um “módulo de bomba USA CEO” (redação conforme declarado na fonte) para suportar operação estável e de longa duração.

Configuração do Sistema (Módulos Principais)

O sistema é descrito como uma plataforma integrada, incluindo:

• Sistema de laser (saída de 532 nm)

• Sistema de caminho óptico

• Sistema de software (software de corte autodesenvolvido)

• Sistema de controle (placa de controle dedicada + controlador programável, com PC industrial)

• Sistema de visão

• Sistema de movimento (posicionamento/execução de corte XYZ)

Extração de poeira: a máquina fornece apenas uma interface de remoção de poeira; o coletor de poeira não está incluído.

Principais Especificações Técnicas

Dados de Referência de Corte/Fatiamento (Do Material)

Interpretação (mantendo-se dentro das informações da fonte)
Os exemplos mostram que, à medida que o tamanho da fatia aumenta, a largura do kerf e o tempo de corte aumentam correspondentemente, enquanto a tolerância de cima para baixo listada permanece em 30 μm nos casos de referência fornecidos.

FAQ – Sistema de Corte de Diamante a Laser Verde

Quais materiais ele pode processar?

De acordo com o material do produto, as aplicações típicas incluem diamante natural, diamante cultivado em laboratório, e materiais superduros como CVD, PCD, MCD e CBN.

Por que ele usa um laser verde de 532 nm?

O documento afirma que o laser verde de 532 nm é gerado por duplicação de frequência de 1064 nm, e em comparação com 1064 nm (referido como “laser vermelho” no material), ele oferece:

• Maior eficiência de processamento

• Superfície de corte mais lisa

• Menos grafitização

Quais são as principais especificações do laser?

• Comprimento de onda: 532 nm

• Potência do laser: 20 W @ 10 kHz

• Resfriamento: Resfriamento a água
