Orifícios de silício revestidos de metal Ti/Cu (titânio/cobre)

Orifícios de silício revestidos de metal Ti/Cu (titânio/cobre)

Nome da marca: ZMSH
MOQ: 1
preço: by case
Detalhes da embalagem: caixas personalizadas
Condições de pagamento: T/T
Informações detalhadas
Lugar de origem:
China
Tamanho da bolacha:
2", 4", 6", 8"; Peças de 10×10 mm; qualquer tamanho personalizado disponível
tipo da condutibilidade:
Tipo P, tipo N, alta resistividade intrínseca (Un)
Orientação de cristal:
<100>, <111>, etc.
Filmes metálicos disponíveis (série):
Ti/Cu; também disponível: Au, Pt, Al, Ni, Ag, etc.
Material de substrato:
Silício (Si); opcional: quartzo, vidro BF33, etc.
Espessura do substrato (µm):
2": 200/280/400/500 / conforme necessário; 4": 450/500/525 / conforme necessário; 6":
Habilidade da fonte:
Por caso
Descrição do produto

Visão geral do produto

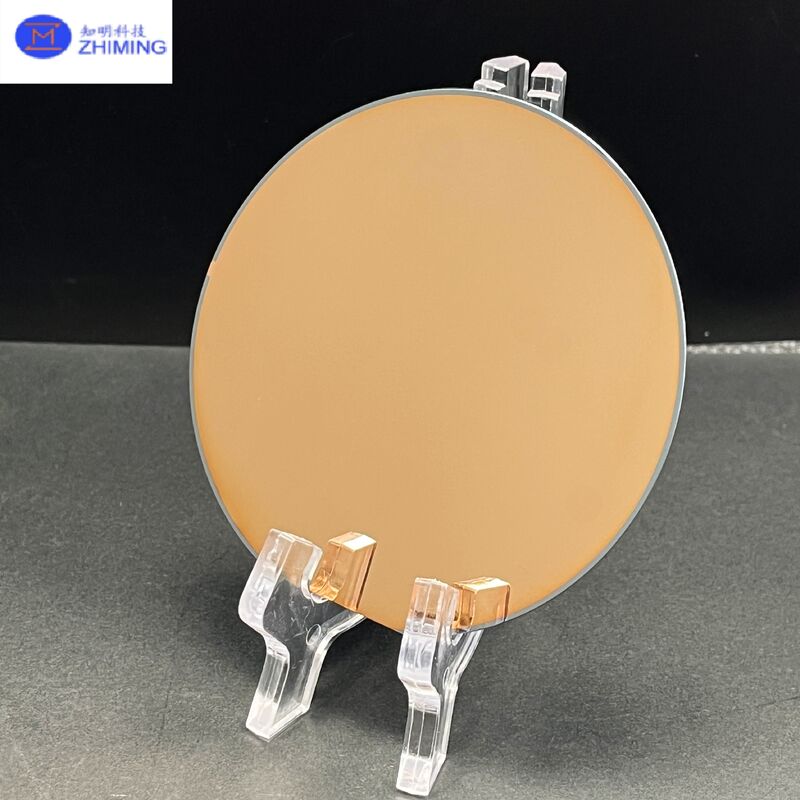

As bolinhas de silício revestidas de metal Ti/Cu são fabricadas depositando umcamada de adesão de titânio (Ti)seguido decamada condutora de cobre (Cu)em substratos de alta qualidade utilizandopulverização de magnetrão padrãoA camada de Ti aumenta a adesão do filme e a estabilidade da interface, enquanto a camada de Cu fornece excelente condutividade elétrica.Intervalos de resistência, e espessuras de película estão disponíveis, com personalização completa suportada para pesquisa e prototipagem industrial.

Orifícios de silício revestidos de metal Ti/Cu (titânio/cobre) 0     Orifícios de silício revestidos de metal Ti/Cu (titânio/cobre) 1






Estrutura e processo

  • Estaca de filme: Substrato +Camada de adesão (Ti)+Camada de revestimento (Cu)

  • Processo de deposição: Padrãopulverização por magnetron(opcional: evaporação térmica / galvanização por pedido)

  • Principais características: Forte adesão, baixa resistência da superfície, adequado para litografia subsequente, acumulação por galvanização ou fabricação de dispositivos.

 Orifícios de silício revestidos de metal Ti/Cu (titânio/cobre) 2     Orifícios de silício revestidos de metal Ti/Cu (titânio/cobre) 3




Especificações (customizáveis)



Ponto Especificação / Opções
Tamanho da bolacha 2", 4", 6", 8"; peças de 10×10 mm; qualquer tamanho personalizado disponível
Tipo de condutividade Tipo P, tipo N, alta resistividade intrínseca (Un)
Orientação cristalina < 100>, < 111>, etc.
Resistividade Baixo: < 0,0015 Ω·cm; Médio: 1·10 Ω·cm; Alto: > 1000·10000 Ω·cm
Espessura do substrato (μm) 2": 200 / 280 / 400 / 500 / conforme necessário; 4": 450 / 500 / 525 / conforme necessário; 6": 625 / 650 / 675 / conforme necessário; 8": 650 / 700 / 725 / 775 / conforme necessário
Material de substrato Silício (Si); opcional: quartzo, vidro BF33, etc.
Estrutura da pilha Substrato + camada de adesão de Ti + revestimento de Cu
Método de deposição Pulverização por magnetron (padrão); opcional: evaporação térmica / galvanização
Películas metálicas disponíveis (sérias) Ti/Cu; também disponível: Au, Pt, Al, Ni, Ag, etc.
Espessura da película 10 nm, 50 nm, 100 nm, 150 nm, 300 nm, 500 nm, 1 μm, etc. (personalizável)






Orifícios de silício revestidos de metal Ti/Cu (titânio/cobre) 4

Aplicações

  • Contactos e eléctrodos ómicos: substratos condutores, almofadas de contacto, ensaios eléctricos

  • Camada de sementes para galvanização: RDL, microestruturas, processos de galvanização MEMS

  • Investigação em nanomateriais e películas finas: substratos de solventes, crescimento e caracterização dos nanomateriais

  • Microscopia e metrologia de sondas: SEM, AFM e outras aplicações de microscopia por sonda de varredura

  • Plataformas bioquímicas: cultura celular, microarrays de proteínas/ADN, substratos de reflectometria, plataformas de detecção






Vantagens

  • Excelente adesãoAtivado por uma camada intermédia de Ti

  • Alta condutividadee superfície uniforme de Cu

  • Ampla selecçãode tamanhos, faixas de resistividade e orientações das placas

  • Personalização flexívelPara o tamanho, o substrato, a película e a espessura

  • Processo estável e repetívelutilizando tecnologia de pulverização madura






FAQ (Wafers de silício revestidas de metal Ti/Cu)

P1: Por que é usada uma camada de Ti sob o revestimento de Cu?
A: O titânio funciona como umcamada de adesão (ligação), melhorando a fixação do cobre ao substrato e aumentando a estabilidade da interface, o que ajuda a reduzir o descascamento ou a deslaminagem durante o manuseio e o processamento.



P2: Qual é a configuração típica de espessura Ti/Cu?
A: As combinações mais comuns incluem:Ti: dezenas de nm (por exemplo, 10 ‰ 50 nm)eCu: 50 ∼ 300 nmPara filmes pulverizados, as camadas de Cu mais espessas (nível de μm) são frequentemente obtidas porgalvanização numa camada de sementes de Cu pulverizadas, dependendo da sua candidatura.



P3: Pode revestir ambos os lados da bolacha?
A: Sim.Revestimentos de uma ou duas facesO pedido pode ser efectuado mediante pedido.
