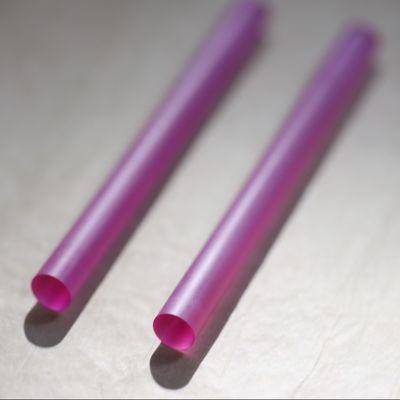

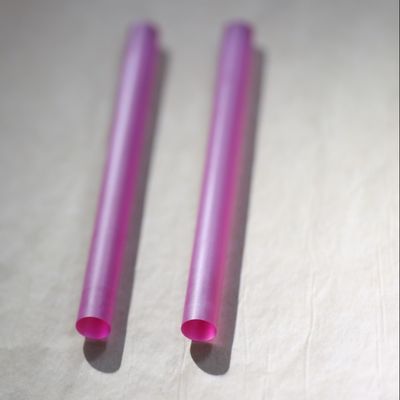

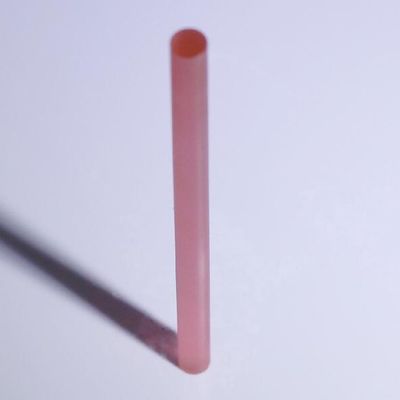

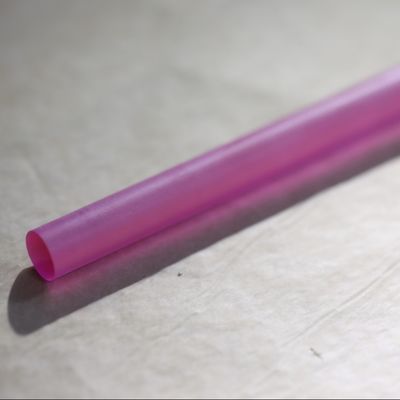

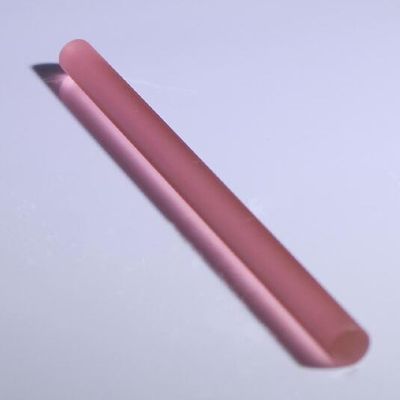

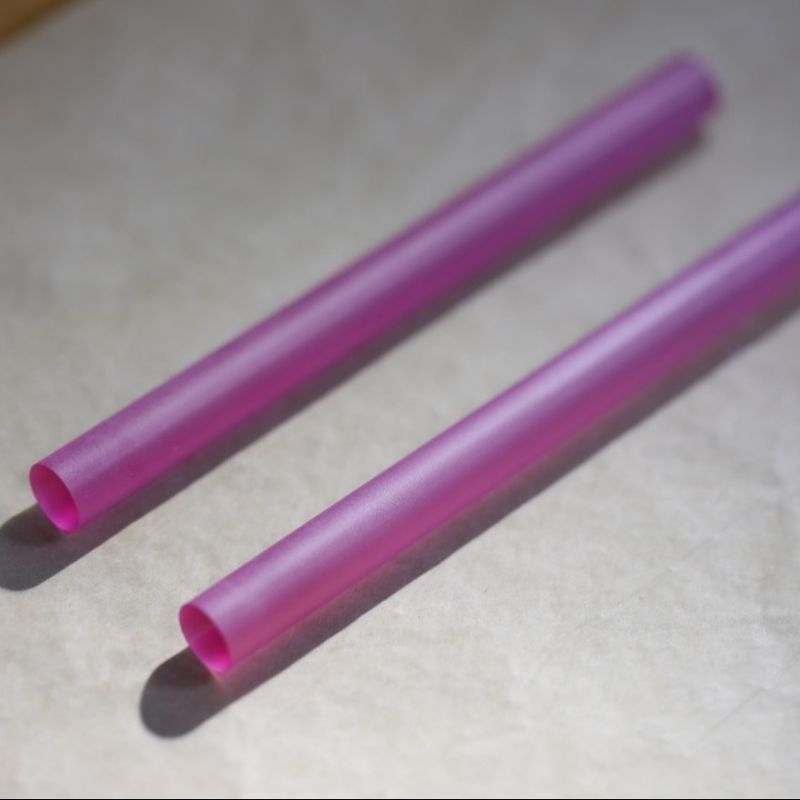

Rodas sintéticas de rubí Cr:Al2O3 Disponíveis em comprimentos de 2 mm/4 mm Dia10 mm/20 mm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5 |
|---|
|
Informação detalhada |
|||
| Composição material: | Al2O3 dopado com 0,05% Cr2O3 | Propriedades mecânicas: | Dureza de Mohs: 9 |
|---|---|---|---|
| Opções de revestimento: | Revestimento AR/HR | Estrutura cristalina: | Trigonal (α-Al2O3) |
| Destacar: | Rodas sintéticas de rubis de 4 mm,Rodas sintéticas de rubis de 2 mm,Rodas sintéticas de rubis |
||
Descrição de produto
Rodas sintéticas de rubí (Cr:Al2O3) Disponíveis em comprimentos de 2 mm/4 mm Dia10 mm/20 mm
Resumo do Rubis Laser Rod?
A haste laser de rubí é um cristal cilíndrico feito de rubí sintético, um material composto principalmente de óxido de alumínio (Al2O3) dopado com aproximadamente 0,05% a 0,5% de íons cromo (Cr3+).Estes íons de cromo são responsáveis pela atividade do laser no rubíA haste de rubí é tipicamente de cor rosa ou vermelha, com a intensidade da sua cor dependendo da concentração de íons cromo.
O laser rubí é classificado como um laser de estado sólido, o que significa que seu meio de laser é um material sólido, ao contrário de gases, líquidos ou semicondutores.O rubí usado na haste laser é fabricado artificialmente para garantir pureza e uniformidade, tornando-o um meio ideal para produzir luz a laser.
A tabela de atributos da haste laser rubí
| Imóveis | Especificações | Unidade/Notas |
| Composição do material | Al2O3 dopado com 0,05% Cr2O3 | Percentagem em peso |
| Estrutura cristalina | Trigonal (α-Al2O3) | Grupo espacial R3c |
| Comprimento de onda do laser | 694.3 nm (linha R1) | Linha de emissão primária |
| 692.9 nm (linha R2) | Linha secundária (baixa temperatura) | |
| Dimensões físicas | Diâmetro: 2-10 mm | Personalizável (2mm/4mm mostrados) |
| Comprimento: 10-200 mm | Padrão (10 mm/20 mm mostrado) | |
| Propriedades ópticas | Índice de refração: 1.763 694 nm | Raio comum (não) |
| Coeficiente de absorção: 0,4-1,2 cm−1 | Depende da concentração de Cr3+ | |
| Propriedades térmicas | Condutividade térmica: 40 W/m·K | 300 mil. |
| Expansão térmica: 5×10−6/K (- Não.eixo c) | Anisotrópico | |
| Propriedades mecânicas | Dureza de Mohs: 9 | Segundo só ao diamante |
| Densidade: 3,98 g/cm3 | ||
| Desempenho do laser | Tempo de vida da fluorescência: 3 ms | 300 mil. |
| Seção transversal das emissões: 2,5 × 10−20 cm2 | Para a linha R1 | |
| Coeficiente de lente térmica: 3×10−6 K−1 | Importante para a operação de alta potência | |
| Qualidade da superfície | Flatness: λ/10 633nm | Lâmina de grau laser |
| Roughness da superfície: < 5 Å RMS | Revestimento superpolido | |
| Opções de revestimento | Revestimento AR 694nm: R<0,2% | Especificação típica |
| Revestimento HR 694nm: R> 99,8% | Para espelhos de cavidade a laser | |
| Limite de prejuízo | > 500 MW/cm2 | Para pulsos de 10 ns |
O princípio de funcionamento das hastes de laser rubí
1. Absorção de energia (pompagem)
A haste laser de rubí é "pompada" opticamente usando uma fonte de luz de alta energia, como uma lâmpada flash de xenônio ou uma lâmpada de krypton.elevando seus elétrons para estados de energia mais elevados.
2Emissão espontânea
Depois de absorver energia, os elétrons excitados nos íons de cromo não podem permanecer em seus estados de energia mais elevados indefinidamente.liberando fótons no processoIsto chama-se emissão espontânea.
3Emissão estimulada
Alguns dos fótons emitidos estimulam outros elétrons excitados a libertar a sua energia na forma de fótons adicionais.e direcçãoEste processo de emissão estimulada amplifica a luz dentro da haste de rubí.
4Amplificação e ressonância da luz
A haste de laser rubí é colocada entre dois espelhos, um totalmente refletor e outro parcialmente refletor, que formam uma cavidade óptica de ressonância.Os fotões saltam para frente e para trás através da haste de rubíEsta passagem repetida de luz amplifica a luz coerente através de emissões estimuladas adicionais.
5. Saída de laser
Uma parte da luz amplificada escapa através do espelho parcialmente refletor, produzindo um feixe estreito e intenso de luz laser vermelha com um comprimento de onda de 694,3 nm.
Estrutura de um laser rubí
1.Laser Ruby Rod.
O cristal cilíndrico de rubi serve como meio de laser.
2.Fonte da bomba
Uma lâmpada flash de alta intensidade (como uma lâmpada de xenônio) fornece a energia necessária para excitar os íons cromo na haste de rubí.
3- Cavidade óptica.
Dois espelhos são colocados em cada extremidade da haste de rubi, um espelho é totalmente refletor, enquanto o outro é parcialmente refletor, permitindo que o feixe de laser escape.
4Sistema de arrefecimento
Uma vez que o processo de bombeamento gera calor significativo, é frequentemente incorporado um sistema de arrefecimento para evitar o superaquecimento da haste de rubí e de outros componentes.
Vantagens das hastes de laser rubí
1Simplicidade: O design direto do laser de rubis torna fácil de construir e operar.
2Alta coerência: o feixe de laser emitido apresenta uma excelente coerência, tornando-o adequado para aplicações de precisão.
3Durabilidade: A natureza em estado sólido da haste de rubí garante uma longa vida útil em condições normais.
Aplicações das barras de laser rubí
1Holografia: A luz coerente dos lasers de rubis é ideal para criar hologramas de alta qualidade.
2Procedimentos médicos: os lasers rubí têm sido usados para remoção de tatuagens, tratamentos de pele e outros procedimentos dermatológicos.
3.Rangefinding: Os primeiros telemetros a laser contavam com lasers rubis para medições precisas de distância.
4Investigação científica: Os lasers rubis têm sido utilizados em experimentos que exigem fontes de luz coerentes e monocromáticas.
5Educação: Como um sistema de laser simples e acessível, os lasers rubis são frequentemente utilizados em demonstrações educativas.
Perguntas e respostas
P:Como devem ser armazenadas e manuseadas as hastes de laser rubí para manter o desempenho?
A:Armazenamento:Em ambiente seco e escuro (Cr3+ é fotossensible).
Limpeza:Utilizar metanol (evitar produtos de limpeza abrasivos).
Instalação:Minimizar o esforço mecânico (folha de ínio macia frequentemente usada para contato térmico).
Fonte da bomba:Compare o espectro da lanterna com as faixas de absorção Cr3+ (400 nm e 550 nm).
Evite:Exposição directa a raios UV, impressões digitais em rostos polidos ou ciclo térmico superior a 200°C.
