LiTaO3 Wafer Lithium Tantalate Electro-óptico Não linear Óptico Piezoelétrico personalização
Detalhes do produto:
| Marca: | ZMSH |
|
Informação detalhada |
|||
| Crystal System: | Trigonal | Diâmetro: | Ø76,2 mm, Ø100 mm, outros |
|---|---|---|---|
| orientação: | 127.86°Y, 64°Y, X, Y, Z, ou sob medida | Temperatura de Curie: | 605 |
| Dureza (Mohs): | 5.5·6 | cor: | Incolorido ou amarelo-verde claro |
| Destacar: | Wafer LiTaO3 Electro Óptico,Wafer LiTaO3 piezoelétrico,Wafer óptico não linear LiTaO3 |
||
Descrição de produto
LiTaO3 Wafer Lithium Tantalate Electro-óptico Não linear Óptico Piezoelétrico personalização
Introdução
O tantalato de lítio é um excelente material cristalino multifuncional caracterizado pela sua estrutura do tipo ilmenita, apresentando uma aparência incolor ou amarelo pálido.Famosa pela abundância de matérias-primas disponíveisO tantalato de lítio, com a sua excepcional estabilidade térmica e química e a sua maquinariabilidade, permite o crescimento de cristais individuais de grande dimensão e de alta qualidade.Estes cristais demonstram um desempenho excepcional na fabricação de componentes de comunicação electrónica, tais como ressonadores.Como um material funcional indispensável, o material é utilizado para a fabricação de filtros de ondas acústicas de superfície (SAW) e transdutores.O tantalato de lítio desempenha um papel fundamental nas tecnologias avançadas de comunicação, incluindo as comunicações móveis, sistemas de satélites e aplicações aeroespaciais.
Características técnicas
(1) Propriedades Electroópticas: O tantalato de lítio apresenta propriedades eletroópticas notáveis, que constituem a base para as suas aplicações nas comunicações ópticas e na computação.Como um cristal não-centrosimétrico, o tantalato de lítio demonstra um forte efeito eletro-óptico linear (Pockels).que permitam uma conversão eficiente de sinais elétricos em modulação de sinal óptico.
(2) Efeito fotorefractivo: o tantalato de lítio é altamente fotosensivel, mesmo para luz fraca, o que provoca efeitos fotorefractivos significativos.Os elétrons no material são excitados da banda de valência para a banda de condução, deixando para trás um número equivalente de buracos.formando distribuições de carga espacial que alteram o campo elétrico interno e induzem mudanças no índice de refraçãoNotavelmente, este efeito fotorefractivo é tipicamente reversível; uma vez que a iluminação cessa, o índice de refração recupera-se parcial ou totalmente ao seu estado original.
(3) Efeito piezoelétrico: pertencente ao sistema de cristais trigonais, o tantalato de lítio apresenta uma estrutura não-centrosimétrica com centros de carga positiva e negativa desalinhados.Quando submetidos a tensões mecânicas, o deslocamento entre esses centros de carga gera cargas superficiais, manifestando-se como uma resposta piezoelétrica.
Princípio
Com o rápido avanço das comunicações 5G, inteligência artificial e tecnologias IoT, os dispositivos eletrônicos estão cada vez mais na tendência para a miniaturização, operação de alta frequência,e integraçãoOs filmes finos de tantalato de lítio são reconhecidos pelas suas excepcionais propriedades de conversão eletro-óptica, características térmicas, condutividade térmica e compatibilidade com o silício.tornando-os um material essencial para o desenvolvimento de dispositivos de próxima geração na era pós-Lei de Moore.
Deposição química de vapor (CVD):
A deposição química de vapor (CVD) é uma tecnologia avançada que emprega a decomposição térmica organometálica para o crescimento epitaxial da fase de vapor.Ativado em condições controladasEste método permite controlar com precisão a composição química do material depositado.Oferecendo vantagens tais como baixo stress, formação de filme de alta qualidade, alta pureza, alta produtividade e excelente uniformidade.
Tantalato de lítio (LiTaO3) Especificações do material
- Não.I. Propriedades básicas
| - Não.Propriedade.- Não. | - Não.Valor.- Não. | - Não.Unidade/Nota - Não. |
|---|---|---|
| Sistema de cristal | Trigonal | |
| Constantes de grelha | a = 5,154 Å, c = 13,783 Å | |
| Densidade | 7.45 | g/cm3 |
| Ponto de fusão | 1650 | °C |
| Temperatura de Curie | 605 | °C |
| Dureza (Mohs) | 5.5·6 | |
| Constante dielétrica | E11/ε0 = 39?? 43; ε33/ε0 = 42?? 43 | |
| Resistividade | 10¹⁵ | Ω·m (supondo correcção unitária) |
| Coeficiente de expansão térmica | α1=α2=1,61×10−6; α3=4,1×10−6 | /°C (a 25°C) |
| Cores | Incolorido ou amarelo-verde claro | |
| Faixa de transmissão | 400 ¢ 5000 | nm |
| Índice de refração | n0 = 2.176, ne = 2.180 | @ 633 nm |

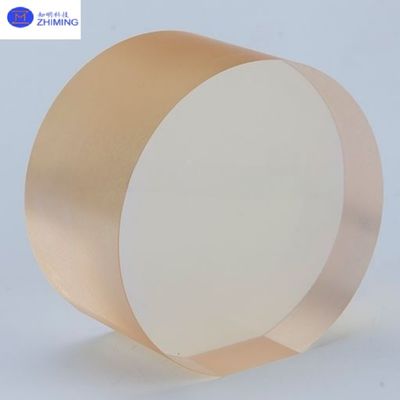

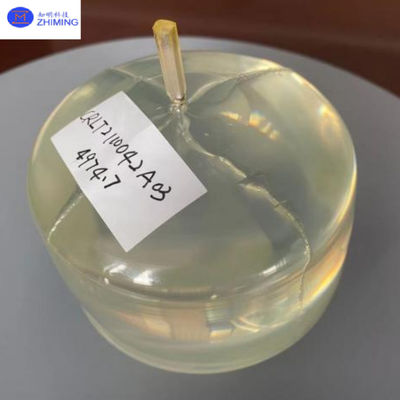

II. Especificações dos cristais a granel
| - Não.Parâmetro- Não. | - Não.Valor.- Não. |
|---|---|
| Diâmetro | Ø76,2 mm, Ø100 mm, outros |
| Duração | ≤ 150 mm, ≤ 100 mm |
| Orientação | 127.86°Y, 64°Y, X, Y, Z, ou sob medida |

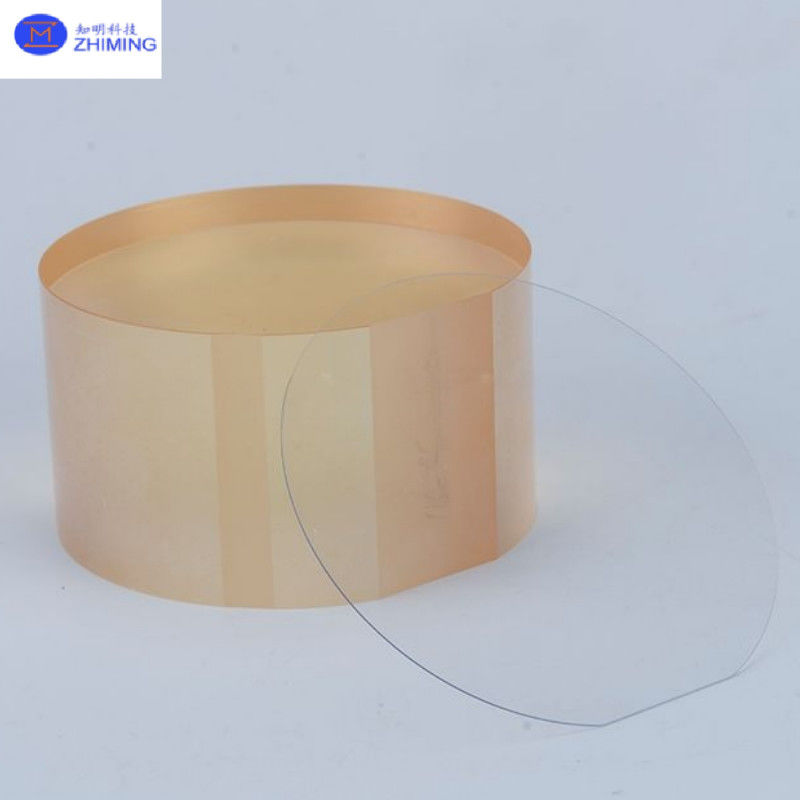

III. Especificações da bolacha - Não.
| - Não.Parâmetro- Não. | - Não.Valor.- Não. | - Não.Unidade/Nota - Não. |
|---|---|---|
| Diâmetro | Ø76,2 mm, Ø100 mm | |
| Espessura | ≥ 0,25 mm | |
| Orientação | 127.86°Y, 64°Y, X, Y, Z, ou sob medida | |
| Plano de referência | X, Y, Z, ou personalizado | |
| Largura do plano de referência | 22 ± 2 | mm |
| Roughness da superfície (Ra/Rz) | O que fazer? 10/5 | μm |
| Variação da espessura total (TTV) | < 10 | μm |
Aplicação
Resonadores e filtros piezoelétricos: Aproveitando o seu forte efeito piezoelétrico,O LiTaO3 é utilizado em filtros de ondas acústicas de superfície (SAW) de alta frequência e em ressonadores de ondas acústicas a granel (BAW) para processamento de sinal em telefones celulares, comunicações por satélite e sistemas de radar.
Transdutores ultrasônicos e imagens piezoelétricas: o elevado coeficiente de acoplamento eletromecânico torna o LiTaO3 ideal para imagens médicas por ultrassom e transdutores industriais de teste não destrutivo.
Perguntas e respostas
P: O que é o LiTaO3?
R: O LiTaO3 (tantalato de lítio) é um material de cristal único com excelentes propriedades eletrólopticas, piezoelétricas e ópticas não lineares.,e detecção infravermelha.
P: Qual é a diferença entre LiTaO3 e LiNbO3?
R: O LiTaO3 tem um limiar de danos do laser mais elevado e uma melhor estabilidade térmica, tornando-o mais adequado para lasers de alta potência e conversão de frequência.tem um coeficiente eletro-óptico mais elevado e é comumente utilizado em comunicações ópticas.
P: Quais são as orientações cristalinas típicas do LiTaO3?
R: As orientações comuns incluem Z-cut (para moduladores eletro-ópticos e dispositivos SAW) e X-cut/Y-cut (para aplicações específicas de ondas acústicas).
P: Os produtos LiTaO3 podem ser personalizados?
R: Sim, a personalização está disponível para tamanho, orientação, espessura, acabamento da superfície e concentração de dopagem para atender a vários requisitos de aplicação.
