Wafer de silício monocristalino revestido com cobre

Alta adesão, excelente condutividade e soluções de metalização personalizáveis

Visão geral do produto

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesCombinando as excelentes propriedades mecânicas e elétricas do silício monocristalino com a superior condutividade elétrica, condutividade térmica e soldabilidade do cobre,Este produto é amplamente utilizado em embalagens de semicondutores, fabricação de MEMS, sensores, dispositivos de potência, interconexão a nível de wafer e aplicações de I&D.

Oferecemos opções de personalização flexíveis incluindo revestimento de cobre de lado único, revestimento de cobre de lado duplo, revestimento de cobre localizado,e especificações de wafer personalizadas para atender aos requisitos de desenvolvimento de protótipos e produção em volume.

Características fundamentais

Excelente condutividade elétrica e térmica

A camada de cobre fornece excelente desempenho elétrico e térmico, ajudando a melhorar a transmissão de sinal, a capacidade de transporte de corrente e a dissipação de calor em aplicações eletrônicas avançadas.

Revestimento de cobre uniforme e denso

Com a tecnologia de revestimento controlada, a camada de cobre é uniforme, compacta e estável em toda a superfície da bolacha, apoiando uma melhor consistência nos processos de fabricação a jusante.

Forte adesão ao substrato de silício

Através de uma preparação de superfície e de um tratamento de interface o revestimento de cobre obtém uma forte adesão à bolacha de silício monocristalino.Redução do risco de descamação ou de laminação durante o corte, ligação, solda ou embalagem.

Compatível com várias etapas de pós-processamento

O produto é adequado para processos subsequentes, tais como fotolitografia, gravação, corte em pedaços, solda, ligação e embalagem,O que o torna um material de base confiável para microfabricação e integração de dispositivos.

Personalizável para diferentes aplicações

Apoiamos o diâmetro, espessura, orientação cristalina, resistividade, espessura de revestimento e área de revestimento de wafer personalizados de acordo com os requisitos do cliente.

Aplicações típicas

• Metalização de dispositivos semicondutores
• Camadas condutoras e de difusão de calor dos dispositivos de potência
• Fabricação de MEMS
• Fabricação de elétrodos sensores
• Embalagem e interconexão a nível de wafer
• Engenharia de superfície e investigação de laboratório
• Desenvolvimento de materiais eletrónicos

Especificações disponíveis

Serviços personalizados

Para satisfazer as necessidades de diferentes processos de fabrico e estruturas de dispositivos, fornecemos:

• Dimensões de wafer personalizadas
• Espessura de cobre sob medida
• De borracha ou de borracha sintética
• De borracha ou de borracha metálica
• Prototipagem em pequenos lotes
• Apoio à produção a granel

Por que escolher-nos

Estamos especializados em soluções de processamento de materiais baseados em silício e metalização de superfície.Ajudamos os clientes a alcançar um desempenho confiável tanto em ambientes de investigação como de fabricação industrial..

Quer precise de avaliação de amostras, produção piloto ou fornecimento em larga escala, podemos fornecer uma solução de wafer de silício monocristalino revestido de cobre adaptada às suas necessidades técnicas.

FAQ ️ Wafer de silício monocristalino revestido de cobre

1O que é uma bolacha de silício monocristalino revestida de cobre?

Uma bolacha de silício monocristalino revestida de cobre é um substrato de silício de cristal único revestido com uma camada de cobre através de um processo de metalização da superfície.Combina as excelentes propriedades estruturais e elétricas do silício monocristalino com a elevada condutividade elétrica e térmica do cobre.

2Quais são as principais aplicações das bolinhas de silício revestidas de cobre?

Essas placas são comumente usadas em embalagens de semicondutores, fabricação de MEMS, fabricação de sensores, estruturas de dispositivos de energia, interconexão a nível de wafer, preparação de eletrodos,e aplicações de investigação.

3Oferece revestimento de cobre de lado único e de lado duplo?

Podemos fornecer revestimento de cobre de lado único, revestimento de cobre de lado duplo e revestimento de cobre parcial ou seletivo dependendo dos requisitos da sua aplicação.

Produto relacionado

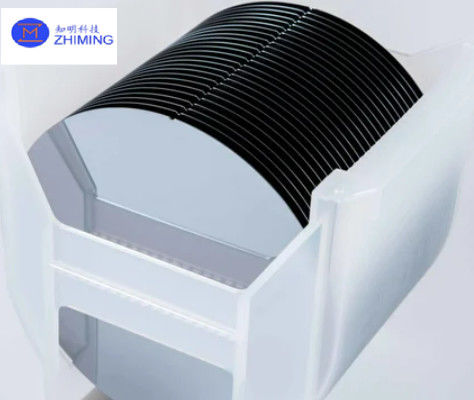

Método de crescimento de 2 polegadas de wafers de silício tipo P-tipo N-tipo CZ BOW ≤30 Para iluminação LED
