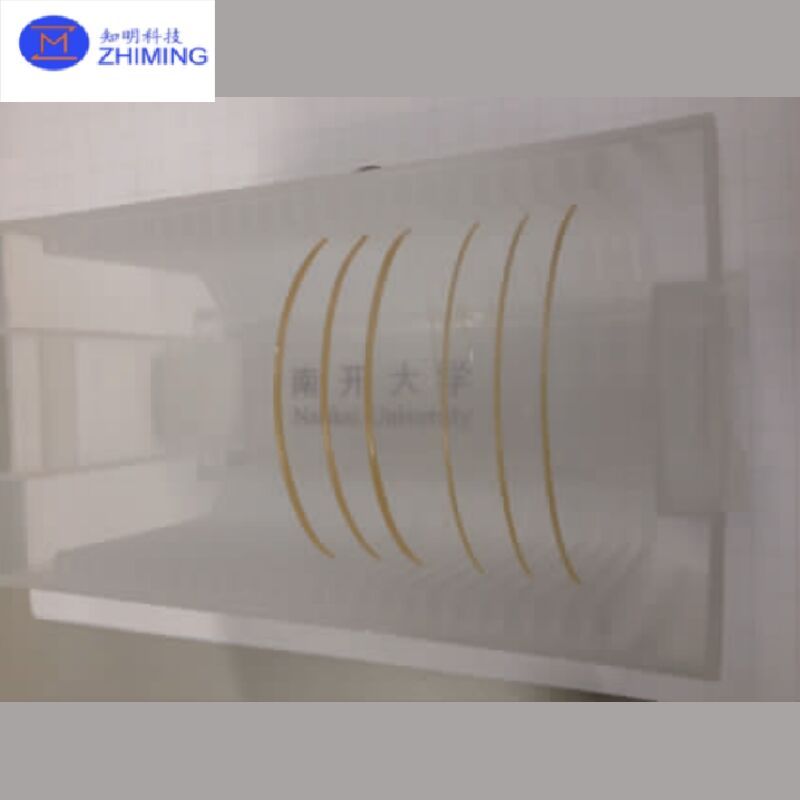

Visão Geral

LNOI (Nióbio de Lítio sobre Isolante) é um material fotônico de alto desempenho plataforma habilitada por integração heterogênea em nível de wafer. Consiste em um único-cristal de filme fino de nióbio de lítio (LN) colado sobre uma camada intermediária de óxido e um substrato de suporte. Esta estrutura combina excelente perda , tornando-o um material chave para circuitos fotônicos integrados (PICs) de próxima geração.

Estrutura e Especificações

Como ilustrado na página 3 do PDF, o wafer LNOI possui uma estrutura de três-intermediária:

• Camada intermediária: Filme fino de LN (300–600 nm)
• Camada intermediária: SiO₂ (2–15 µm)
• Substrato inferior

: Si, SiC, Safira ou QuartzoConfigurações

• disponíveis
• : Tamanho do wafer: 4 polegadas / 6 polegadas / 8 polegadas (roteiro escalável)Orientação do cristal: Corte Z, Corte X, Corte Y, Corte Y
• rotacionadoOpções de dopagem

: MgO (5 mol%), Er (1 mol%), etc.Parâmetros

<80Para wafers de 6 polegadas

• (ver página 6):
• Para wafers de 8 polegadasespessura
• : ≤ 40 nmRugosidade da
• superfície: ~0,19 nm RMS (resultado do teste na página 5)
  • Controle de defeitos
  • :Vazios (>10 µm):

<80Partículas (>0,3 µm): <200

• Para wafers de 8 polegadas (página 9):
• Faixa de variação de espessura
• : ~7,04 nm Vazios: <100

Processo

continuamente otimizadoDesempenho Óptico e Eletro-ÓpticoCom base em dados

• de teste (
• página 8):Largura de banda de modulação: >67 GHz
• Eficiência excelente (Vπ·L): ~2,1 V·cm

Perda óptica ultrabaixa (largura de linha ~0,78 pm) Estas característicasdemonstram excelente adequação para dispositivos

fotônicos de alta velocidade e baixa-

• perda
• .
• Aplicações
• Circuitos Fotônicos Integrados (PICs)
• Moduladores ópticos de alta velocidade (100G/400G/800G+)

Fotonica de micro-ondas

• Óptica não linear (conversão de frequência, OPO, etc.)
• Fotonica quântica e sensoriamento de precisão
• Vantagens Chave
• Forte efeito eletro-óptico de Pockels

Perda de propagação ultrabaixaIntegração heterogênea compatível com CMOS

Escalável para grandes tamanhos de wafer (até 8 polegadas)

Propriedades​​ do

Wafer LNOI

A fabricação de wafers de Nióbio de Lítio sobre Isolante (LNOI) envolve uma série sofisticada de etapas que combinam ciência de materiais e técnicas avançadas de fabricação. O processo visa criar um filme fino e de alta qualidade de nióbio de lítio (LiNbO₃) colado a um substrato isolante, como silício ou o próprio nióbio de lítio. A seguir, uma explicação detalhada do processo:

Etapa 1: Implantação Iônica

A primeira etapa na produção de wafers LNOI envolve a implantação iônica. Um cristal de nióbio de lítio em massa é submetido a íons de hélio (He) de alta energia injetados em sua superfície. A máquina de implantação iônica acelera os íons de hélio, que penetram no cristal de nióbio de lítio a uma profundidade específica.

A energia dos íons de hélio é cuidadosamente controlada para atingir a profundidade desejada no cristal. À medida que os íons viajam através do cristal, eles interagem com a estrutura da rede do material, causando perturbações atômicas que levam à formação de um plano enfraquecido, conhecido como "camada de implantação". Esta camada eventualmente permitirá que o cristal seja clivado em duas camadas distintas, onde a camada superior (referida como Camada A) se torna o filme fino de nióbio de lítio necessário para LNOI.

A espessura deste filme fino é diretamente influenciada pela profundidade de implantação, que é controlada pela energia dos íons de hélio. Os íons formam uma distribuição Gaussiana na interface, o que é crucial para garantir a uniformidade no filme final.

Etapa 2: Preparação do Substrato

Após a conclusão do processo de implantação iônica, a próxima etapa é preparar o substrato que suportará o filme fino de nióbio de lítio. Para wafers LNOI, materiais de substrato comuns incluem silício (Si) ou o próprio nióbio de lítio (LN). O substrato deve fornecer suporte mecânico para o filme fino e garantir estabilidade a longo prazo durante as etapas de processamento subsequentes.

Para preparar o substrato, uma camada isolante de SiO₂ (dióxido de silício) é tipicamente depositada na superfície do substrato de silício usando técnicas como oxidação térmica ou PECVD (Deposição Química de Vapor Assistida por Plasma). Esta camada serve como meio isolante entre o filme de nióbio de lítio e o substrato de silício. Em alguns casos, se a camada de SiO₂ não for suficientemente lisa, um processo de Polimento Químico Mecânico (CMP) é aplicado para garantir que a superfície esteja uniforme e pronta para o processo de colagem.

Etapa 3: Colagem de Filme Fino

Após a preparação do substrato, a próxima etapa é colar o filme fino de nióbio de lítio (Camada A) ao substrato. O cristal de nióbio de lítio, após a implantação iônica, é invertido em 180 graus e colocado sobre o substrato preparado. O processo de colagem é tipicamente realizado usando uma técnica de colagem de wafer.

Na colagem de wafer, tanto o cristal de nióbio de lítio quanto o substrato são submetidos a alta pressão e temperatura, o que faz com que as duas superfícies adiram fortemente. O processo de colagem direta geralmente não requer materiais adesivos, e as superfícies são coladas no nível molecular. Para fins de pesquisa, o benzociclobuteno (BCB) pode ser usado como material de colagem intermediário para fornecer suporte adicional, embora geralmente não seja usado na produção comercial devido à sua limitada estabilidade a longo prazo.

Etapa 4: Recozimento e Divisão de Camada

Após o processo de colagem, o wafer colado passa por um tratamento de recozimento. O recozimento é crucial para melhorar a força da ligação entre a camada de nióbio de lítio e o substrato, bem como para reparar quaisquer danos causados pelo processo de implantação iônica.

Durante o recozimento, o wafer colado é aquecido a uma temperatura específica e mantido nessa temperatura por um determinado período. Este processo não só fortalece as ligações interfaciais, mas também induz a formação de microbolhas na camada implantada por íons. Essas bolhas gradualmente fazem com que a camada de nióbio de lítio (Camada A) se separe do cristal original de nióbio de lítio em massa (Camada B).

Uma vez que a separação ocorre, ferramentas mecânicas são usadas para clivar as duas camadas, deixando para trás um filme fino e de alta qualidade de nióbio de lítio (Camada A) no substrato. A temperatura é gradualmente reduzida à temperatura ambiente, completando o processo de recozimento e separação de camadas.

Após a separação da camada de nióbio de lítio, a superfície do wafer LNOI é tipicamente áspera e irregular. Para atingir a qualidade de superfície necessária, o wafer passa por um processo final de Polimento Químico Mecânico (CMP). O CMP suaviza a superfície do wafer, removendo qualquer rugosidade restante e garantindo que o filme fino seja planar.O processo de CMP é essencial para obter um acabamento de alta qualidade no wafer, o que é crítico para a fabricação subsequente de dispositivos. A superfície é polida a um nível muito fino, muitas vezes com uma rugosidade (Rq) inferior a 0,5 nm, conforme medido por Microscopia de Força Atômica (AFM).

O tantalato de lítio (LiTaO₃) e o nióbio de lítio (LiNbO₃) são materiais distintos com composições químicas diferentes (Ta vs. Nb), mas compartilham uma estrutura cristalina semelhante (grupo espacial R3c) e propriedades ferroelétricas. 1. P: O tantalato de lítio é o mesmo que o nióbio de lítio?

​​R: Não.

O tantalato de lítio (LiTaO₃) e o nióbio de lítio (LiNbO₃) são materiais distintos com composições químicas diferentes (Ta vs. Nb), mas compartilham uma estrutura cristalina semelhante (grupo espacial R3c) e propriedades ferroelétricas. 2. P: O nióbio de lítio é uma perovskita? ​​
