Tantalato de lítio LiTaO3 Wafer de cristal de alta frequência SAW Filtros de alto coeficiente piezoelétrico
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Materiais: | Wafers de LiTaO3 | Ângulo de corte: | X/Y/Z etc. |
|---|---|---|---|
| Diâmetro/tamanho: | Wafer 2/ 3/ 4/ 6/ 8/ LT | Tol (±): | < 0,20 mm |
| TTV: | 3 μm | Warp.: | < 40 μm |
| Destacar: | Wafer de cristal LiTaO3 de elevado coeficiente piezoelétrico,Filtro SAW Wafer de cristal LiTaO3 |
||
Descrição de produto
Tantalato de lítio (LiTaO3) Wafer de cristal Filtros SAW de alta frequência
Introdução
O Tantalato de Lítio (LiTaO3) é um cristal ferroelétrico que atraiu grande interesse devido às suas excepcionais propriedades eletro-ópticas.incluindo os guias de ondas ópticos, dispositivos acústicos, filtros de frequência e até imagens médicas de ultra-som.
Estrutura e propriedades dos cristais- Não.
- Não.
O Tantalato de Lítio (LiTaO3) cristaliza em uma estrutura de perovskita, análoga a outros cristais ferroelétricos, como o titanato de bário (BaTiO3) e o titanato de estrôncio (SrTiO3).Dispõe de transparência óptica em todo o espectro visível a infravermelho médio e possui birrefringência ópticaCom uma temperatura de Curie elevada de 610°C e um elevado coeficiente eletro-óptico de 30 pm/V, o LiTaO3 é um material atraente para diversas aplicações eletro-ópticas.Os seus significativos coeficientes piezoelétricos permitem a conversão bidireccional entre sinais eléctricos e vibrações mecânicas..
Substratos e wafers de cristal- Não.- Não.

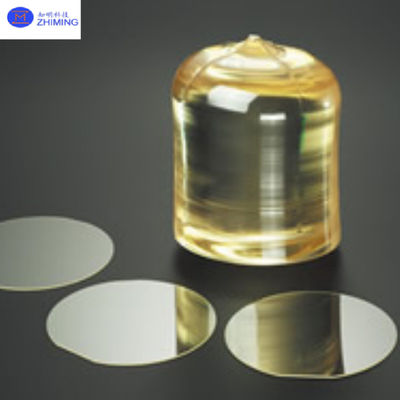

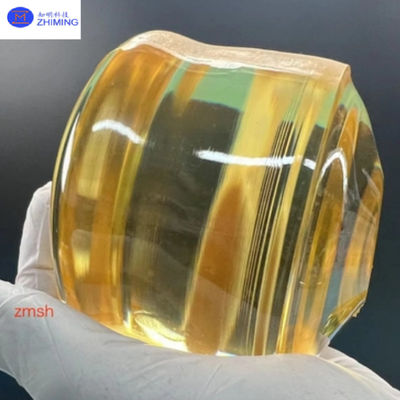

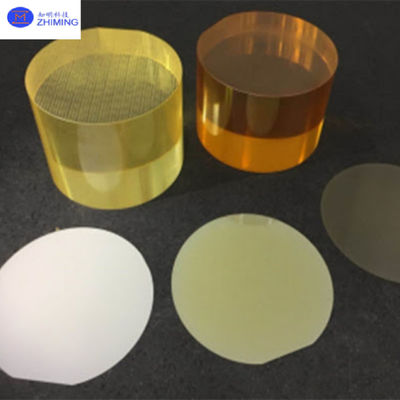

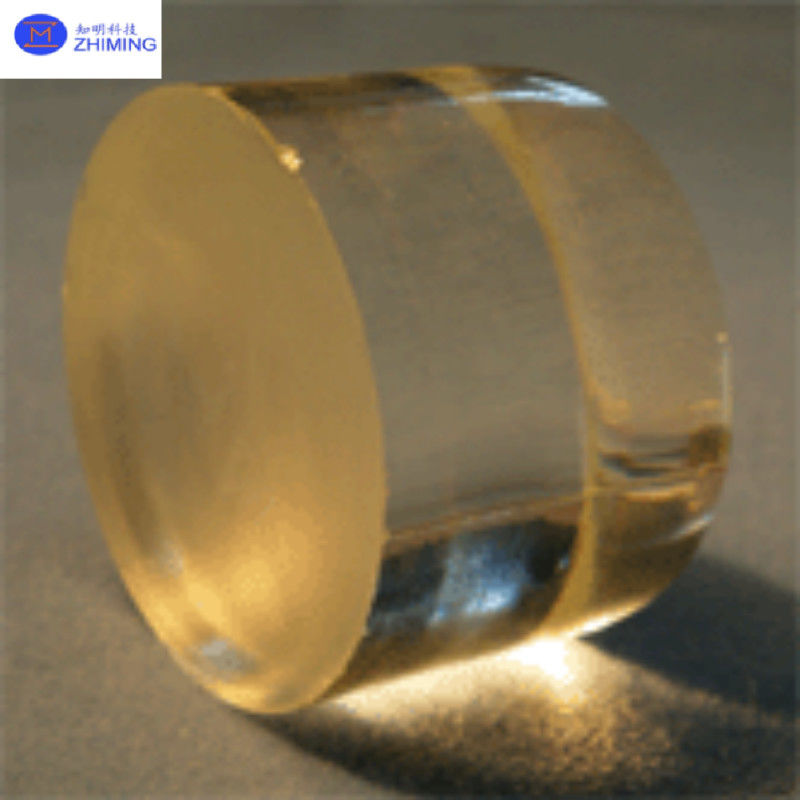

Os substratos cristalinos de Tantalato de Lítio (LiTaO3) e as wafers são tipicamente produzidos através do método de Czochralski,que envolve derreter o material em um cadinho e lentamente puxar um único cristal do derretimentoEstes cristais podem ser transformados em substratos ou wafers utilizando técnicas como fatiamento, moagem e polir.
Os substratos de Tantalato de Lítio são comumente utilizados como bases para dispositivos como filtros e ressonadores de ondas acústicas de superfície (SAW),enquanto as placas são utilizadas em dispositivos de guia de ondas, tais como moduladores e interruptores.
Especificações
| Materiais | Wafers de LiTaO3 | |
|---|---|---|
| Temperatura de Curie | 603±2°C | |
| Ângulo de corte | X/Y/Z etc. | |
| Diâmetro/tamanho | Wafer 2/ 3/ 4/ 6/ 8/ LT | |
| Tol (±) | < 0,20 mm | |
| Espessura | 0.18 ~ 0,5 mm ou mais | |
| Flat primário | 16 mm/22 mm /32 mm | |
| TTV | 3 μm | |
| Warp. | < 40 μm | |
| Tipo de superfície | Polido de lado único/polido de lado duplo | |
| Lado polido Ra | < 0,5 nm | |
| Critérios do lado de trás | Geral é 0,2-0,5μm ou conforme personalizado | |
| Critérios de borda | R=0,2 mm ou Bullnose | |
| Opticamente dopados | Zn/MgO, etc. | |
| Critérios de superfície da wafer | Contaminação, | Nenhum |
| Partículas ¢> 0,3 μm | Caso não seja necessário | |
| Riscar, despedaçar | Nenhum | |
| Defeito | Sem rachaduras, arranhões, marcas de serra, manchas | |
| Embalagem | Qty/caixa de wafer | 25 pcs por caixa |
Aplicações- Não.- Não.
Os substratos de cristal de Tantalato de Lítio (LiTaO3) e as wafers são amplamente utilizados em diversos campos.com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Estes dispositivos são amplamente empregados em telecomunicações, sistemas de radar e outras tecnologias de comunicação sem fio.Outra aplicação crítica encontra-se nos dispositivos eletro-ópticos O LiTaO3 é altamente valorizado para estas aplicações devido ao seu grande coeficiente eletro-óptico, permitindo a modulação de baixa tensão de sinais de luz.Esses dispositivos são utilizados nas telecomunicações, sensores ópticos e sistemas de comunicação de alta velocidade.
O LiTaO3 também é utilizado em imagens médicas por ultra-som. Seu elevado coeficiente piezoelétrico permite a conversão eficiente de sinais elétricos em vibrações mecânicas,que são então usados para gerar imagens de órgãos internos.
Perguntas e respostas- Não.- Não.
Q1: Quais são as vantagens do LiTaO3 em comparação com o quartzo?
A1: O LiTaO3 tem coeficientes piezoelétricos e acoplamento eletromecânico mais elevados, ideais para aplicações de alta frequência e alta sensibilidade.
P2: Como funciona o LiTaO3 em ambientes de alta temperatura?
A2: Com uma temperatura de Curie de 665°C, mantém propriedades piezoelétricas estáveis sob alto calor.
Q3: Como escolher o corte de cristal (por exemplo, corte 36° YX)?
A3: Depende da frequência alvo e do tipo de dispositivo. Por exemplo, o corte 36° YX é utilizado em filtros SAW de alta frequência.
