Wafer de silício 4 polegadas 8 polegadas Single lado Polish lado duplo

Resumo

Os wafers de silício são discos finos e planos cortados a partir de lingotes de silício de cristal único de alta pureza, que servem comoSubstratos de base para dispositivos semicondutoresAs suas propriedades de condutividade elétrica excepcionais, que podem ser modificadas com precisão através deDopagem com elementos como fósforo ou boro, torná-los ideais paraFabricação de circuitos integrados e transistoresEstes wafers são parte integrante da funcionalidade de uma vasta gama de dispositivos eletrônicos, incluindo computadores, smartphones e células solares.O processo de fabrico envolve técnicas de cristalização, tais como aMétodo Czochralski, seguido de corte preciso, polir e dopar para alcançar as características elétricas desejadas.

Companhia Introdução

A nossa empresa, a ZMSH, tem sido um importante actor na indústria de semicondutores duranteMais de uma décadaTemos uma equipa profissional de especialistas da fábrica e pessoal de vendas, especializados em fornecer soluções personalizadas de wafer de safira,Oferecendo tanto projetos personalizados como serviços OEM para atender às diversas necessidades dos clientesNa ZMSH, estamos empenhados em fornecer produtos que se destacam em preço e qualidade, garantindo a satisfação do cliente em todas as fases.Convidamo-lo a contactar-nos para mais informações ou para discutir as suas necessidades específicas..

Parâmetros técnicos da bolacha de silício

Orifícios de silício Aplicações

Os wafers de silício são componentes cruciais nas indústrias de eletrônicos e semicondutores, com uma ampla gama de aplicações:

• Circuitos integrados (CI): as wafers de silício servem de substrato para os ICs, que são essenciais para computadores, smartphones e muitos outros dispositivos eletrónicos.e outros componentes críticos.
• Células solares: Os wafers de silício são usados para produzir células fotovoltaicas (PV) para geração de energia solar.
• Sensores: Os sensores baseados em silício são utilizados em várias aplicações, incluindo sensores de temperatura, sensores de pressão e sensores de movimento, todos os quais são críticos nos setores automotivo, médico e industrial.
• Dispositivos de alimentação: Os transistores de potência fabricados a partir de wafers de silício são fundamentais para gerir a potência em dispositivos electrónicos, particularmente em aplicações de alta tensão e alta corrente, como veículos eléctricos e equipamentos industriais.
• LEDs e optoeletrónica: As wafers de silício também são utilizadas na produção de diodos emissores de luz (LEDs) e outros dispositivos optoeletrônicos, que são utilizados em ecrãs, iluminação e sistemas de comunicação.
• MEMS (Sistemas Microeletromecânicos): Dispositivos MEMS, que são usados em tudo, desde acelerômetros em smartphones a airbags em carros, são muitas vezes fabricados em wafers de silício devido à sua precisão e durabilidade.

Estas aplicações demonstram a versatilidade e a importância das wafers de silício na tecnologia moderna.

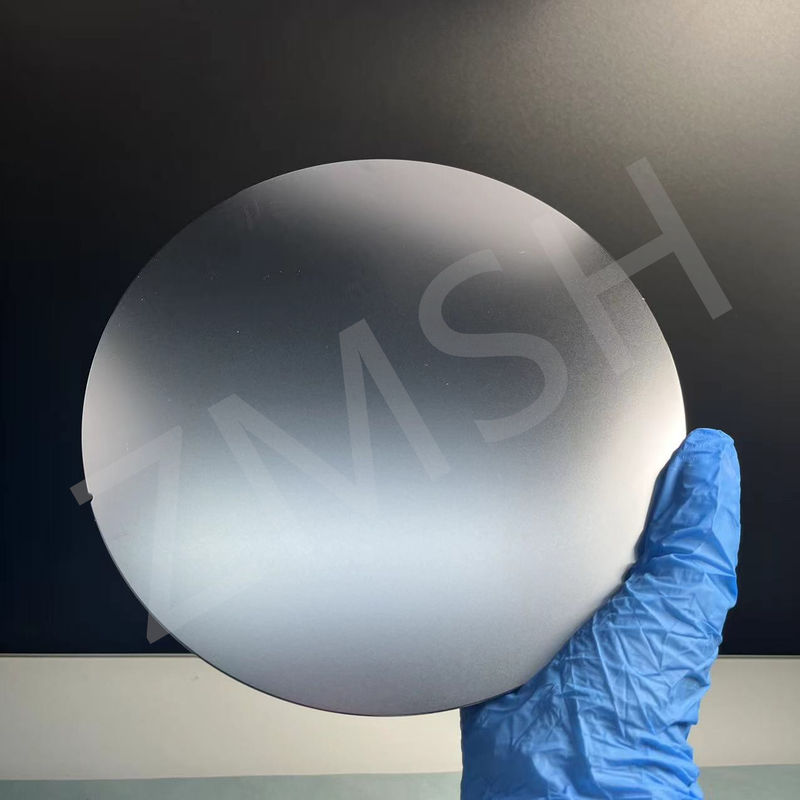

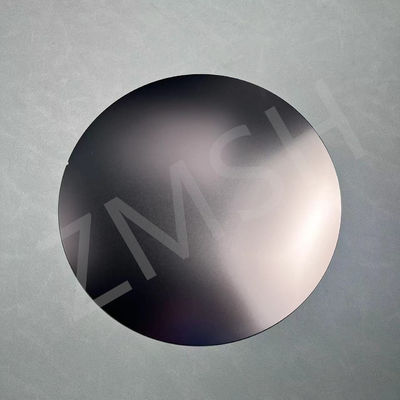

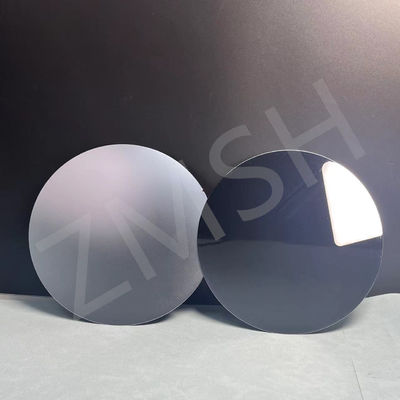

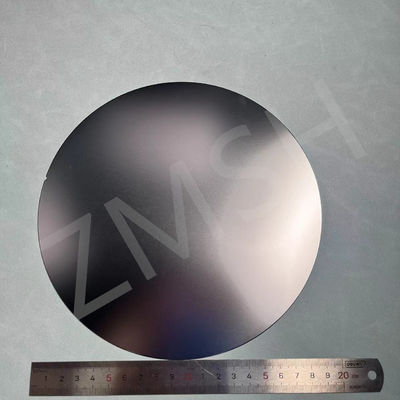

Display do produto - ZMSH

Wafer de silícioFAQ

P:Como fazer uma bolacha de silício?

A:Para fazer uma bolacha de silício, o silício de alta pureza é primeiro extraído da areia através do processo Siemens.formando um único grande cristal chamado bolaEsta bola é cuidadosamente resfriada para manter a sua estrutura. Uma vez solidificada, a bola é cortada em fatias finas e redondas usando uma serra de diamante. As fatias são polidas para obter uma textura lisa, com uma cor clara e uma textura fina.superfície livre de defeitosAs placas são dopadas com impurezas específicas para alterar as suas propriedades eléctricas e passam por mais limpeza e inspecção antes de serem utilizadas na fabricação de dispositivos semicondutores.

P: Como cortar uma bolacha de silício?

A:Cortar uma bolacha de silício é um processo delicado que requer precisão para evitar danificar a bolacha.

1. Preparação: A bolacha de silício é primeiro limpa e inspeccionada para garantir que não contém defeitos e partículas.
2. Cortar em fatias: Uma bolacha de silício é tipicamente cortada a partir de um lingote de silício maior ou bola usando umSerra de diamanteA serra utiliza uma lâmina giratória incorporada com diamantes, que fornece a dureza necessária para cortar o material.
3. Refrigeração: Durante o corte, a bolacha é resfriada usando um líquido (geralmente água ou refrigerante) para evitar o superaquecimento, o que pode causar estresse térmico ou rachaduras.
4. Controle da espessura: A espessura da bolacha é controlada com precisão durante o processo de corte. A espessura da bolacha pode variar de centenas de mícrons a alguns mícrons, dependendo da aplicação.
5. Poluição: Após o corte, as bordas da bolacha são polidas para garantir suavidade e eliminar qualquer rugosidade ou micro rachaduras.
6. Verificação da qualidade: A bolacha é então inspeccionada para detectar quaisquer defeitos ou danos que possam afectar a sua utilização na fabricação de semicondutores.

O processo de corte é feito com extrema precisão para garantir que as wafers mantenham sua integridade estrutural e desempenho para processamento adicional.

P: Que tamanho têm as bolachas de silício?

A: Os wafers de silício estão disponíveis em vários tamanhos padrão, normalmente medidos pelo seu diâmetro.4 polegadas (100 mm),6 polegadas,8 polegadas 200 mm, e12 polegadas (300 mm). O12 polegadas (300 mm)O wafer é o mais amplamente utilizado na fabricação de semicondutores modernos porque permite uma maior eficiência de produção, fornecendo mais chips por wafer.Enquanto as wafers menores como 4 polegadas e 6 polegadas ainda são usadas em algumas aplicações especializadas, as placas maiores são geralmente preferidas para a rentabilidade na produção em massa de circuitos integrados e dispositivos semicondutores.
