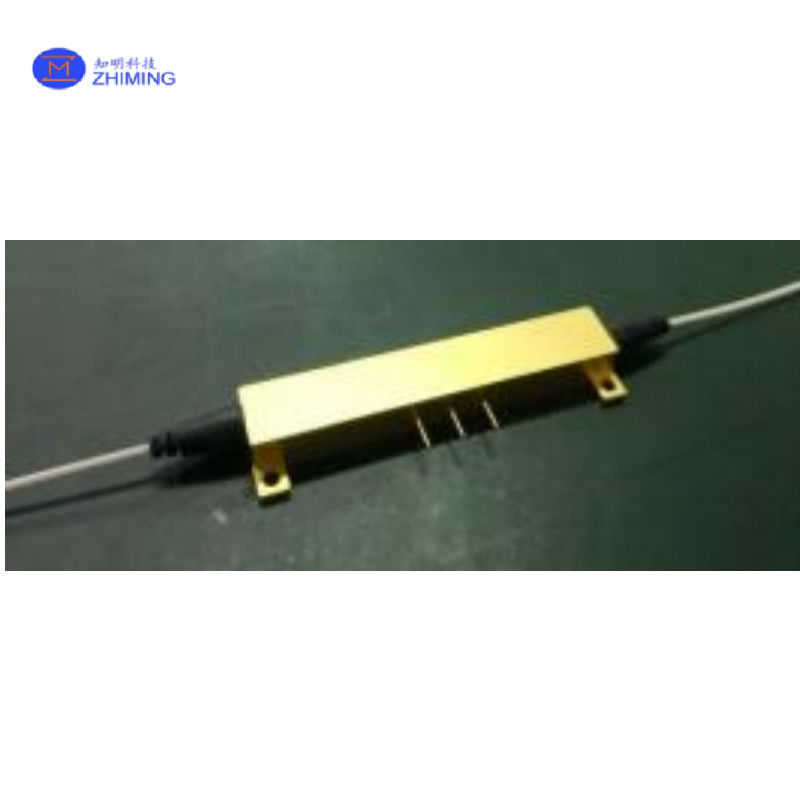

Niobato de lítio (LiNbO3) Modulador de ondas Y / Baixo Vπ 3,5V / Alto PER 25dB / Compatível com FOG, FOCT, Comunicação Quântica

Introdução ao produto

O modulador de guia de ondas Y é um dispositivo óptico integrado multifuncional que combina várias funções, tais como iniciação de polarização, orientação de ondas, divisão de feixe, combinação de feixe,e modulação de fase.

É um componente optoeletrônico central em sistemas de sensores de fibra interferométrica, como giroscópios de fibra óptica e transformadores de corrente de fibra óptica.

O modulador de guias de ondas Y utiliza um processo de troca de prótons para fabricar guias de ondas ópticas de baixa perda com altas taxas de extinção de polarização em wafers de niobato de lítio.Uma película fina de metal é depositada em cima do guia de ondas para criar a estrutura do eletrodo de modulação.

The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.

Princípio de funcionamento

Dividindo e combinando a luz

Um guia de ondas óptico em forma de Y divide a luz que entra em dois caminhos. Depois de passar pelos braços do guia de ondas, a luz se recombina.

Mudança de fase por tensão

Os eletrodos colocados perto do guia de ondas aplicam uma tensão que altera ligeiramente o índice de refração do cristal LiNbO3, criando uma diferença de fase entre os dois caminhos de luz.

Output baseado em interferências

Quando a luz se recombina, a diferença de fase determina se a luz de saída brilha ou diminui.Vπ) pode mudar completamente a luz de "acendido" para "desligado". "

Estabilidade de polarização

Integrado com fibras que mantêm a polarização para garantir a viagem da luz num estado de polarização fixo, crítico para medições precisas.

Resiliência à temperatura

A estabilidade do LiNbO3 permite um desempenho consistente mesmo em temperaturas extremas (-45°C a +85°C).

Aplicações

Giroscópios de fibra óptica (FOG)

Servem como componente central em sistemas de navegação inercial, permitindo a detecção de velocidade angular submiliradiana através de modulação de fase de precisão.

Ideal para veículos aeroespaciais e autônomos, com baixo consumo de energia, atendendo às rigorosas restrições energéticas dos satélites e dos drones.

Sensores de corrente de rede inteligente

Permitir medições passivas de alta tensão em transformadores de corrente de fibra óptica (FOCT), resistentes a interferências de campos elétricos superiores a 100 kV para monitorização da rede em tempo real e detecção de falhas,Conforme a norma IEC 60044-8.

Comunicação quântica e sensoriamento

Suporte à modulação do estado dos fótons em frequência de GHz em sistemas de distribuição de chaves quânticas (QKD), compatíveis com ambientes criogénicos (-196 °C) para detectores supercondutores de um só fóton.

Comunicação óptica de alta velocidade

Fornecer largura de banda de RF DC-40 GHz para ligações fotónicas fronthaul e microondas 5G, juntamente com baixa perda (< 0,5 dB) de polarização de campo de modo pequenober (MFD ≈ 5,3 μm).

Especificações técnicas

Podemos oferecer os seguintes modelos padrão de produtos de modulação de guias de ondas em Y:

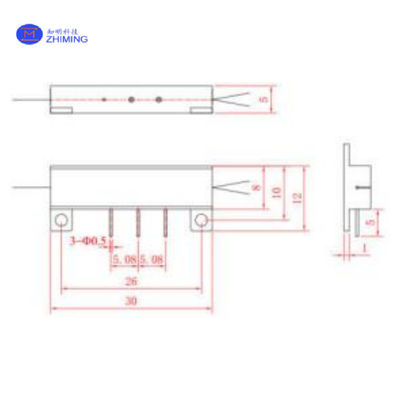

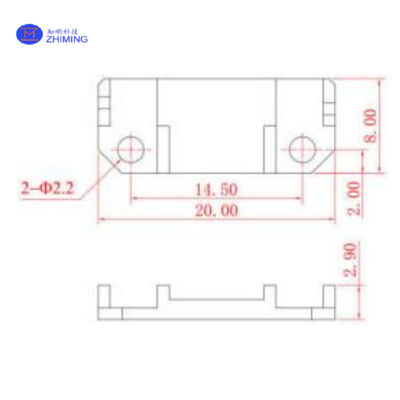

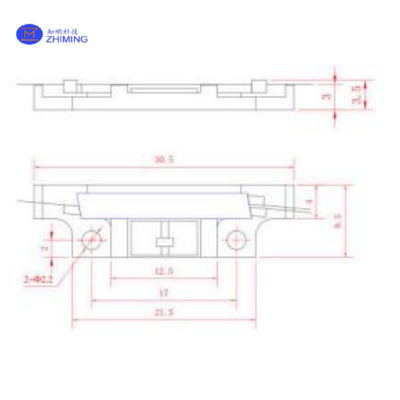

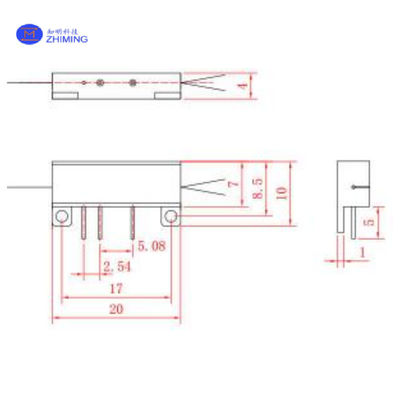

Desenhos mecânicos
