Wafer de sílica fundida JGS1 JGS2 BF33 espessura de 8 polegadas 12 polegadas 750um±25um Ra ≤ 0,5nm TTV ≤ 10um


Wafer de sílica fundida JGS1 JGS2 BF33 espessura de 8 polegadas 12 polegadas 750um±25um Ra ≤ 0,5nm TTV ≤ 10um

Wafer de sílica fundida JGS1 JGS2 BF33 8 polegadas 12 polegadas resumo

As bolhas BF33, um tipo de vidro borosilicato, são valorizadas pela sua elevada resistência ao choque térmico e à corrosão química.e aplicações médicas devido à sua excelente durabilidade e propriedades ópticasAssim como JGS1 e JGS2, os wafers BF33 estão disponíveis em tamanhos de 8 e 12 polegadas, atendendo a várias necessidades industriais.A sua capacidade de manter a estabilidade em condições de alta temperatura torna-os uma escolha preferida em ambientes que exigem uma gestão térmica precisa, contribuindo para a fiabilidade e eficiência dos sistemas tecnológicos avançados.





Wafer de sílica fundida JGS1 JGS2 BF33 8 polegadas 12 polegadas

As wafers de sílica fundida, incluindo JGS1, JGS2 e BF33, possuem várias propriedades distintas que as tornam valiosas nas indústrias de alta tecnologia:

1. JGS1:

   • Transmissão UV: Excelente, especialmente em UV profundos (longitudes de onda abaixo de 200nm).
   • Expansão térmica: Muito baixo, o que o torna resistente às flutuações de temperatura.
   • Resistência química: Resistente a ácidos e outras substâncias corrosivas.
   • Aplicações: Adequado para óptica UV, sistemas a laser e fabrico de semicondutores.

2. JGS2:

   • Transmissão: Alta transmissão no espectro do infravermelho visível e próximo (NIR).
   • Estabilidade térmica: maior resistência às alterações térmicas em comparação com o JGS1.
   • Durabilidade: Resiste a temperaturas extremas e é resistente a choques térmicos.
   • Aplicações: Ideal para óptica IR, ambientes de alta temperatura e instrumentos de precisão.

3. BF33 (vidro borosilicato):

   • Resistência a choques térmicos: Excelente, com um maior coeficiente de expansão térmica do que as wafers JGS.
   • Resistência química: Resistente a álcalis e ácidos.
   • Propriedades ópticas: Boa transmissão da luz no espectro visível.
   • Aplicações: Comumente utilizado em óptica, eletrônica e aplicações médicas que requerem componentes de vidro duráveis.

Os tamanhos disponíveis incluem wafers padrão de 8 polegadas e 12 polegadas, que podem ser personalizados de acordo com as necessidades específicas da indústria.



Wafer de sílica fundida JGS1 JGS2 BF33 8 polegadas 12 polegadas

As wafers de sílica fundida como JGS1, JGS2 e BF33 são amplamente usadas em várias indústrias devido às suas propriedades distintas.

1. JGS1 Wafer de sílica fundida:

   • Óptica UV: JGS1 é altamente transparente na faixa ultravioleta profunda (UV), tornando-o ideal para lentes UV, janelas e componentes ópticos em sistemas a laser e fotolitografia.
   • Fabricação de semicondutores: Frequentemente utilizado em substratos de máscara fotográfica, óptica de precisão e processos de litografia devido à sua baixa expansão térmica e excelente resistência química.
   • Sistemas a laser: Utilizado em sistemas de laser de alta potência, onde a transparência UV e a estabilidade térmica são essenciais.
   • Investigação científica: Utilizado em instrumentos de alta precisão e dispositivos analíticos que exigem uma transmissão UV superior.

2. JGS2 Wafer de sílica fundida:

   • Óptica infravermelha (IR): A alta transmissão nas regiões visíveis e do infravermelho próximo (NIR) torna o JGS2 ideal para sensores, janelas e lentes IR em instrumentos científicos e aplicações industriais.
   • Aplicações a altas temperaturas: A excepcional estabilidade térmica do JGS2® o torna adequado para janelas de fornos, ambientes de alta temperatura e substratos em condições extremas.
   • Instrumentos ópticos de precisão: Comumente utilizado em instrumentos que exigem tanto clareza óptica como resistência à expansão térmica e ao esforço mecânico.

3. BF33 Wafer de vidro de borosilicato:

   • Dispositivos ópticos e eletrónicos: Devido à sua alta resistência ao choque térmico e durabilidade química, o BF33 é usado em tecnologia de exibição, sensores e componentes eletrônicos.
   • Equipamento médico e de laboratório: Ideal para diagnóstico médico, vidro de laboratório e dispositivos analíticos que requerem resistência química e clareza óptica.
   • Aplicações industriais: Frequentemente utilizado em dispositivos ópticos de qualidade industrial e equipamentos de monitorização ambiental, onde a durabilidade mecânica e química é importante.

Tamanhos padrão: Os wafers JGS1, JGS2 e BF33 estão normalmente disponíveis em:8 polegadase12 polegadastamanhos, embora possam ser personalizados para satisfazer requisitos industriais específicos, especialmente em campos como óptica, fabricação de semicondutores, aeroespacial, dispositivos médicos e pesquisa.

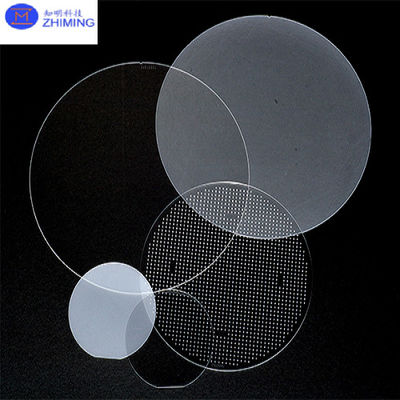

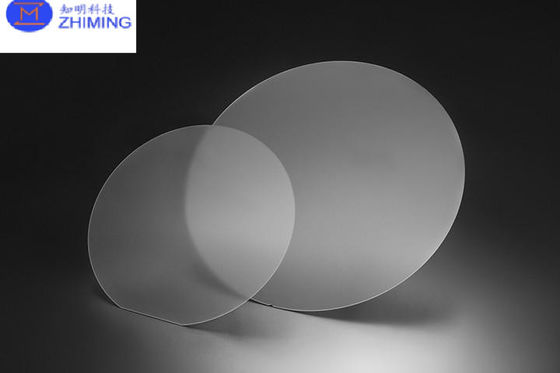

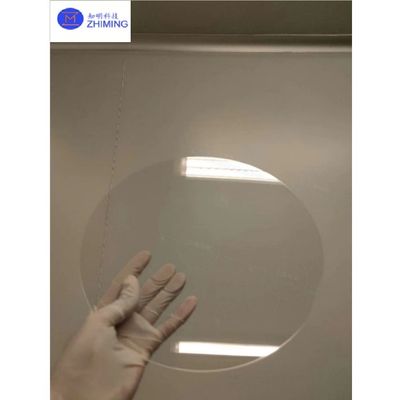

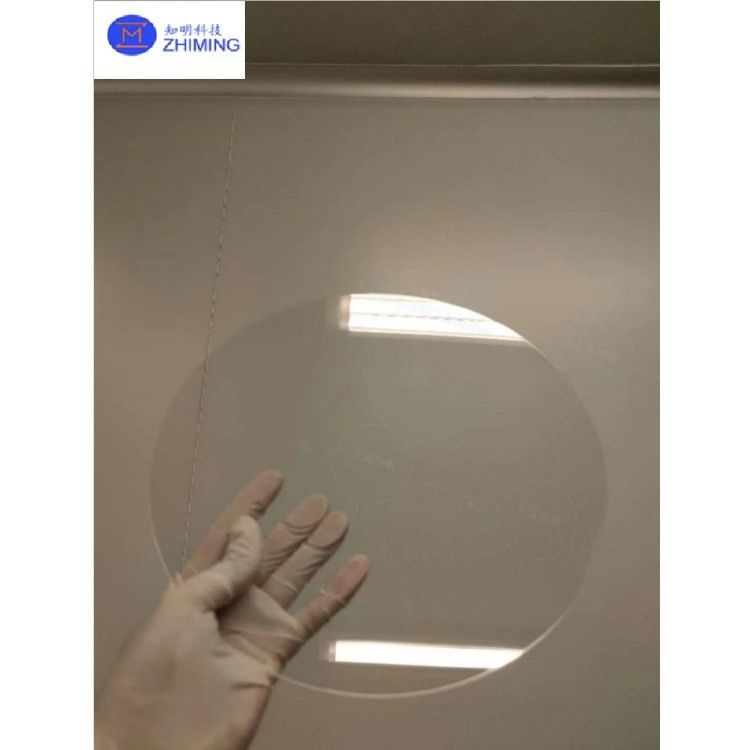

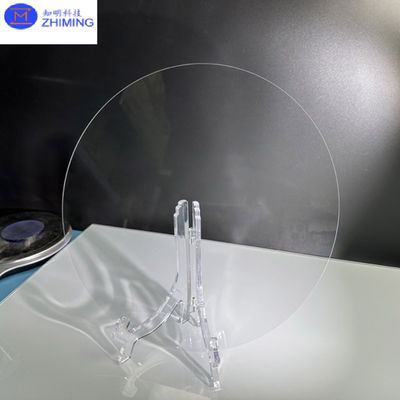

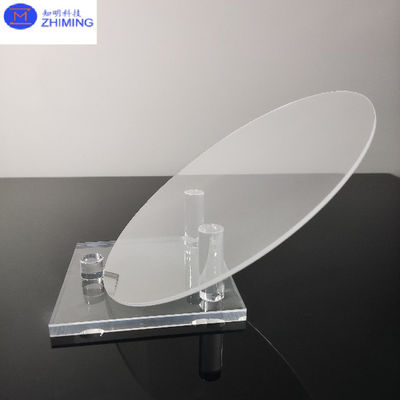

Wafer de sílica fundida JGS1 JGS2 BF33 8 polegadas 12 polegadas foto
