MgO Wafer 111 100 Polished Magnesium Oxide Monocrystal Semiconductor Personalizado
Detalhes do produto:
| Place of Origin: | China |
| Marca: | ZMSH |
| Número do modelo: | Wafer de MgO |
Condições de Pagamento e Envio:
| Tempo de entrega: | 2-4weeks |
|---|---|
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Método do crescimento: | Fusão de arco especial | Pureza típica: | 99.95% |
|---|---|---|---|
| Estrutura cristalina: | Quadrado | Constante de célula unitária: | a = 4,212 Å |
| Ponto de fusão (°C): | 2800 | Densidade: | 3.58 (g/cm3) |
| Dureza: | 5.5 (Mohs) | Coeficiente de expansão térmica, CTE (/K): | 11.2 x 10-6 |
| Destacar: | Óxido de magnésio Monocristal MgO Wafer,Wafer MgO personalizado,Wafer MgO polido |
||
Descrição de produto
MgO Wafer (111) (100) Óxido de magnésio polido Semicondutor monocristalino personalizado
Descrição do MgO Wafer:
As placas de MgO de cristal único são um elemento básico dos laboratórios de filme fino para apoiar o crescimento de filme fino epitaxial de óxido (e metal) de alta qualidade, incluindo semicondutores, supercondutores, dielétricos, ferroelétricos,e óxidos ferromagnéticosOs cristais de MgO crescem bem com defeitos mínimos, o que significa que está disponível até 2 polegadas de diâmetro e como um material de alta dureza pode ser polido com uma rugosidade próxima à escala atômica (rms < 0,2 nm).
Devido à sua elevada transparência (mesmo a 0,5 mm de espessura > 85%), é frequentemente utilizado para experimentos ópticos para investigar o filme na parte superior,Neste caso, selecione o lado duplo polido se realizar estas medições no modo de transmissão..
Características da wafer MgO:
Isolamento elétrico: as placas de MgO apresentam excelentes propriedades de isolamento elétrico, tornando-as adequadas para uso em dispositivos eletrônicos e camadas isolantes em aplicações de semicondutores.
Estabilidade térmica: as wafers de MgO têm alta estabilidade térmica e podem suportar altas temperaturas, o que é vantajoso para aplicações que exigem resistência ao calor.
Transparência óptica: em certos comprimentos de onda, as placas MgO demonstram boa transparência óptica, tornando-as úteis em aplicações optoeletrônicas como LEDs e diodos laser.
Dureza: as wafers MgO são caracterizadas pela sua elevada dureza, o que contribui para a sua durabilidade e resistência ao desgaste e à abrasão.
Inertitude química: as bolhas de MgO são quimicamente inertes e resistentes à corrosão, aumentando sua adequação para uso em ambientes adversos e processos químicos.
Estrutura cristalina: as wafers de MgO normalmente têm uma estrutura cristalina cúbica, o que pode afetar suas propriedades físicas e ópticas.
Propriedades dielétricas: as wafers de MgO apresentam propriedades dielétricas favoráveis, tornando-as adequadas para uso em capacitores e outros componentes eletrônicos.
Propriedades magnéticas: em certas configurações, as wafers MgO podem exibir propriedades magnéticas, que são benéficas para aplicações em junções de túneis magnéticos e dispositivos de armazenamento magnético.
Forma de Wafer MgO:
| Wafer de MgO | |
| Orientação cristalina | (100), (110), (111) |
| Transmissão óptica | > 90% (200~400 nm), > 98% (500~1000 nm) |
| Constante dielétrica | 9.65 |
| Tamanhos | 10x10 mm, 20x20 mm, diâmetro 1 polegada, diâmetro 2 polegadas, diâmetro 60 mm |
Os wafers MgO de 3 polegadas e os wafers MgO de 4 polegadas estão disponíveis mediante pedido. | |
| Espessura normal | 0.5 mm ou 1.0 mm |
| Poluição | de peso superior a 200 g/m2, mas não superior a 300 g/m2 |
| Orientação cristalina | +/- 0,5 graus |
| A rugosidade da superfície, Ra: | < 0,5 nm (área de 5 um x 5 um) |
| Pacote | embalado com sacos limpos de classe 100 numa sala limpa de classe 1000 |

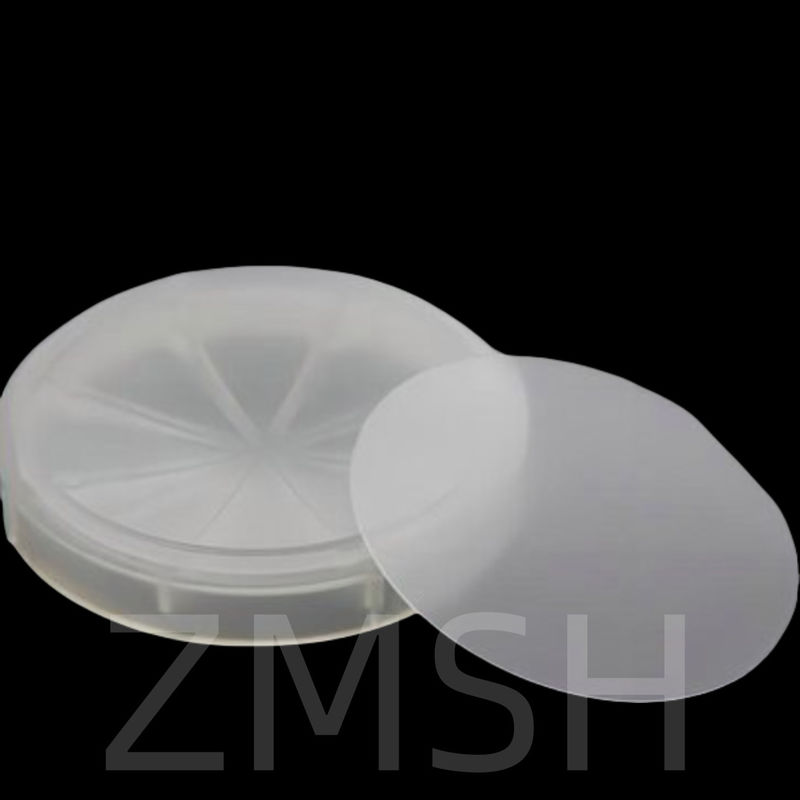

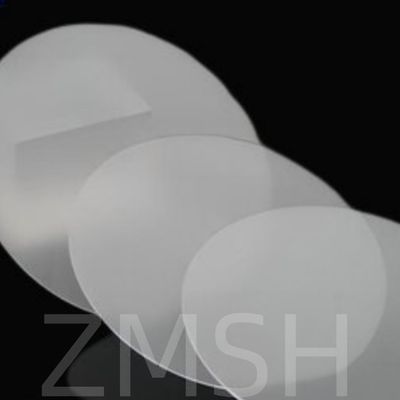

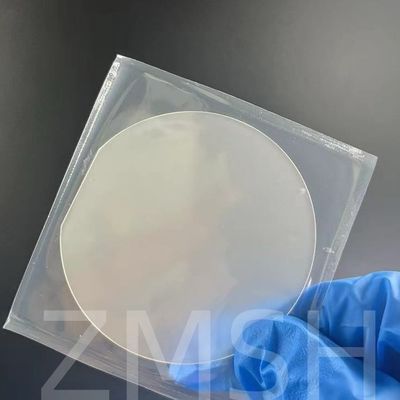

Foto física da MgO Wafer:
Aplicação de MgO Wafer:
1Indústria de semicondutores: as wafers de MgO são utilizadas na indústria de semicondutores para diversos fins, tais como material de substrato para deposição de película fina, como camadas isolantes em dispositivos eletrônicos,e como camada tampão em junções de túneis magnéticos.
2Optoeletrônica: as wafers MgO encontram aplicações em dispositivos optoeletrônicos como LEDs (diodos emissores de luz) e diodos laser devido às suas propriedades de isolamento elétrico e transparência à luz.
3- armazenamento magnético: no campo do armazenamento magnético,As placas de MgO são utilizadas como camadas de barreira de túnel em junções de túnel magnético para aplicações em memória de acesso aleatório magnético (MRAM) e sensores magnéticos.
4. Revestimentos de barreira térmica: as wafers de MgO são utilizadas na fabricação de revestimentos de barreira térmica devido às suas propriedades térmicas, tais como alto ponto de fusão e condutividade térmica.
5. Imagem médica: as bolhas de MgO são usadas em tecnologias de imagem médica, como máquinas de raios-X e scanners de tomografia computadorizada, como componentes nos detectores para converter raios-X em sinais elétricos.
6. Deposição de filme fino: as wafers MgO são usadas como substratos para a deposição de filmes finos em várias aplicações, incluindo óptica, sensores e microeletrônica.
7Pesquisa e Desenvolvimento: as wafers de MgO são usadas em laboratórios de pesquisa para fins experimentais, como estudar o crescimento de filmes finos, propriedades de superfície e estruturas eletrônicas.

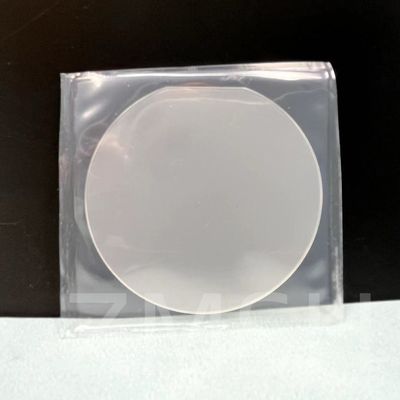

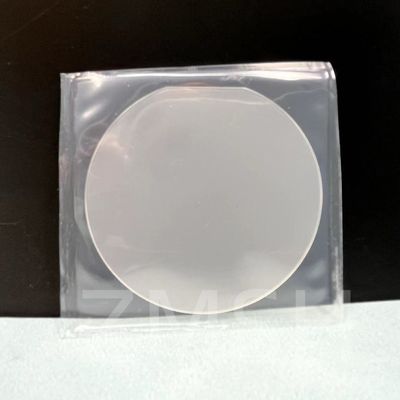

Imagem de aplicação da wafer MgO:
Perguntas frequentes:
1.P: O que são substratos de óxido de magnésio?
R: O substrato de óxido de magnésio de cristal único é usado para fazer filmes magnéticos, filmes de semicondutores, filmes ópticos, filmes supercondutores de alta temperatura, etc.
2.P: Como limpa o substrato MgO?
R: Os cristais únicos de óxido de magnésio absorvem umidade que danifica a superfície dos cristais.Para limpar os cristais.Os cristais devem ser mantidos nesta solução até estarem prontos para o crescimento do filme.
