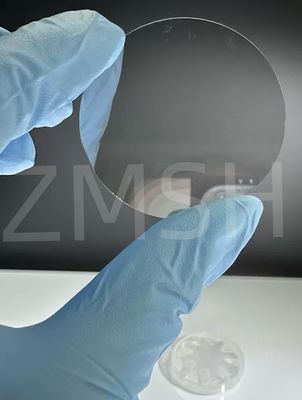

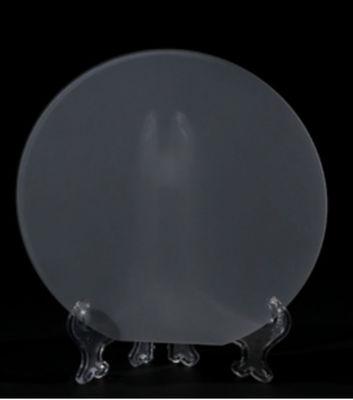

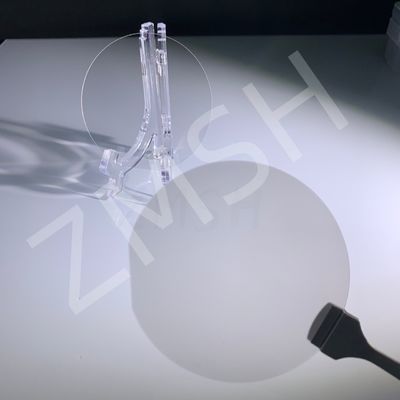

Sapphire Wafer Monocrystal Al2O3 DSP SSP 2 polegadas 4 polegadas 6 polegadas 8 polegadas 12 polegadas plano A plano C
Detalhes do produto:
| Place of Origin: | China |
| Marca: | ZMSH |
| Model Number: | Sapphire subatrate |
Condições de Pagamento e Envio:
| Tempo de entrega: | 2-4weeks |
|---|---|
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Resistividade intrínseca: | 1E16 Ω-cm | Polishing: | DSP, SSP |
|---|---|---|---|
| Customize: | Acceptable | Energy Gap: | N/A |
| Refractive Index: | Typically Around 1.76 (at 589 Nm) | Roughness: | Ra≤0.3nm |
| Dia tolerance: | ±0.1/0.2 | Partick: | Grau 100 |
| Tolerância de espessura: | ± 25 μm | ||
| Destacar: | Orifícios de safira monocristalino,Wafer de safira de 8 polegadas.,Wafer de safira de 12 polegadas. |
||
Descrição de produto
Sapphire Wafer Monocrystal Al2O3 DSP SSP 2 polegadas 4 polegadas 6 polegadas 8 polegadas 12 polegadas plano A plano C
Descrição:
Os substratos de safira são amplamente utilizados na produção de nitritos III-V, supercondutores e filmes epitaxial magnéticos devido à sua baixa incompatibilidade de rede e excelente estabilidade física e química.Eles são amplamente utilizados no crescimento epitaxial não polar e semi-polar de materiais como GaN, ZnO, AlN, vários processos de crescimento epitaxial de película fina de semicondutores, tecnologia Silicon On Sapphire, janelas ópticas e muito mais.
Usamos apenas materiais de cristal único de qualidade óptica e todas as matérias-primas são provenientes de 99,999% de alta pureza de cristal único Al2O3.e limpeza, tornando-os adequados para crescimento epitaxial de película fina de semicondutores, janelas ópticas e outras aplicações de alta tecnologia.
Caráter
1H.igh transparência óptica
A wafer de safira, com a sua elevada transparência óptica, encontra amplas aplicações como material dielétrico em tubos microelectrónicos, transdutores de ultra-som, cavidades de laser de guia de ondas,e outros componentes ópticosÉ um material de janela para dispositivos militares infravermelhos, naves espaciais, lasers de alta potência e sistemas de comunicação óptica.
2H.Dureza, resistência, alta temperatura de funcionamento, resistência ao desgaste e resistência à corrosão
A bolacha de safira é valorizada por sua alta dureza, resistência, alta temperatura de funcionamento, resistência ao desgaste e resistência à corrosão, tornando-a adequada para ambientes adversos.É comumente utilizado em aplicações como gauges de água da caldeira (resistência a altas temperaturas), scanners de códigos de barras, rolamentos de precisão (resistência ao desgaste), indústrias de carvão e gás natural, sensores de poços de petróleo e janelas de detectores (resistência à corrosão).
3E.isolamento elétrico, transparência, boa condutividade térmica
A bolacha de safira, conhecida por seu isolamento elétrico, transparência, boa condutividade térmica e alta dureza, pode servir como material de substrato para LEDs, circuitos microeletrônicos,circuitos integrados de alta velocidade, e outros circuitos integrados.
| Dureza | - 1500. |
| Mohs: 9 | |
| Resistência à tração | 275 - 400 MPa |
| 40,000 - 58,000 psi | |
| Força flexural | 480 - 895 MPa |
| 70,000 - 130.000 psi | |
| Resistência à compressão (final) | 20,0 GPa / 300 000 psi |
| Modulo de Young (elasticidade) | 345 GPa / 50 x 106 psi |
| Módulo a granel (compressão) | 250 GPa / 36 x 106 psi |
| Modulo de cisalhamento (rigidez) | 145 GPa / 21 x 106 psi |
| Módulo de ruptura | 350 - 690 MPa / 50.000 - 100.000 psi |
| Ponto de fusão | 2040°C / 3700°F / 2310 K |
Aplicações:
1Aplicações de ICs microeletrônicos, especialmente circuitos integrados de ultra-alta velocidade (SOS), normalmente envolvem silício heteroepitaxial cultivado em wafers de safira de plano R (1-102).
2Microelectrónica híbrida: Os produtos de microelectrónica híbrida incluem principalmente HIC e MCM, que têm elevadas exigências de wafer.
3As placas de safira, conhecidas por constantes dielétricas estáveis e baixas perdas dielétricas, são os substratos mais comumente utilizados para HIC e os substratos primários para MCM.são utilizados substratos de safira de plano A (11-20).
Perguntas frequentes:
P: Qual é o tamanho do substrato de safira?
R: O tamanho do substrato de safira pode ser personalizado com base nas suas necessidades.
P: Quais são as aplicações do substrato de safira?
R: O substrato de safira tem uma ampla gama de aplicações, como em LED, semicondutores, ópticos e indústrias eletrônicas.
Recomendação de produto
2.6 polegadas 8 polegadas 12 polegadas safira Wafer com excelente estabilidade química DSP superfície
Personalização:
Podemos fornecer estados de superfície de alta qualidade de qualquer orientação cristalina (C, A, R, M, etc.).Oferecemos wafers de safira em vários tamanhos., tais como 5 mm x 5 mm, 10 mm x 10 mm, 10 mm x 15 mm, 15 mm x 20 mm, etc.
Embalagem: 25 peças/caixa ou embalagem de caixa de uma única peça maximiza a flexibilidade da pesquisa do cliente.
