Wafer de safira 2 polegadas C-plano ((0001) DSP SSP 99,999% Monocristalino Al2O3 LEDS Semicondutor
Descrição da bolacha de safira:
A bolacha de safira é um substrato comum para a preparação de nitritos III-V, supercondutores e filmes epitaxiais magnéticos devido à sua baixa incompatibilidade de rede e boa estabilidade física e química.É amplamente utilizado no crescimento epitaxial não polar e de meia ordem GaN/ZnO/AIN, vários filmes finos de semicondutores, crescimento epitaxial, silício sobre safira, janelas ópticas, etc.
Todos nós usamos materiais ópticos de cristal primário, todas as matérias-primas são 99,999% de alta pureza de cristal único Al2O3, a produção de wafers de safira com excelente rugosidade de superfície, planosidade,e limpeza, que pode ser aplicado diretamente ao crescimento epitaxial de filme semicondutor, janela óptica e assim por diante.
Se você está procurando por um fornecedor de chips de safira confiável, por favor entre em contato conosco hoje
O Caráter da Wafer de Safira:
1Material:
As bolinhas de safira são tipicamente feitas de óxido de alumínio monocristalino (Al2O3) conhecido como safira.
2Transparência:
As bolinhas de safira têm alta transparência óptica, especialmente no espectro visível e infravermelho.
3Dureza:
O safiro é um dos materiais mais duros conhecidos, em segundo lugar apenas após o diamante.
4Estabilidade térmica:
As bolhas de safira apresentam excelente estabilidade térmica, com um alto ponto de fusão e baixo coeficiente de expansão térmica.
5Resistência química:
O safiro é quimicamente inerte e altamente resistente à maioria dos ácidos e álcalis.
6Isolamento Elétrico:
O safiro é um isolante elétrico, tornando-o adequado para aplicações onde é necessário isolamento elétrico.
7Resistência mecânica:
As bolinhas de safira possuem boa resistência mecânica, permitindo-lhes resistir ao estresse e à pressão mecânicos.
A forma da bolacha de safira:
| Ponto | 2 polegadas C-plane ((0001) 430μm Sapphire Wafers | |
| Materiais cristalinos | 99,999%, Alta pureza, Al2O3 monocristalino | |
| Grau | Prime, Epi-Ready | |
| Orientação da superfície | C-plano ((0001) | |
| C-plano fora de ângulo em direcção ao eixo M 0,2 ± - 0,1° | ||
| Diâmetro | 500,8 mm±- 0,1 mm | |
| Espessura | 430 μm ± 25 μm | |
| Orientação plana primária | Plano A ((11-20) ± 0,2° | |
| Duração plana primária | 16.0 mm ± 1,0 mm | |
| Polido de lado único | Superfície frontal | Epi-polido, Ra < 0,2 nm (por AFM) |
| (SSP) | Superfície traseira | Moagem fina, Ra = 0,8 μm a 1,2 μm |
| Lustrado de dois lados | Superfície frontal | Epi-polido, Ra < 0,2 nm (por AFM) |
| (DSP) | Superfície traseira | Epi-polido, Ra < 0,2 nm (por AFM) |
| TTV | < 10 μm | |
| Arco-íris | < 10 μm | |
| WARP | < 10 μm | |
| Limpeza / Embalagem | Classe 100 Limpeza de salas limpas e embalagens a vácuo, | |
| 25 peças numa embalagem de cassete ou numa embalagem de peça única. | ||

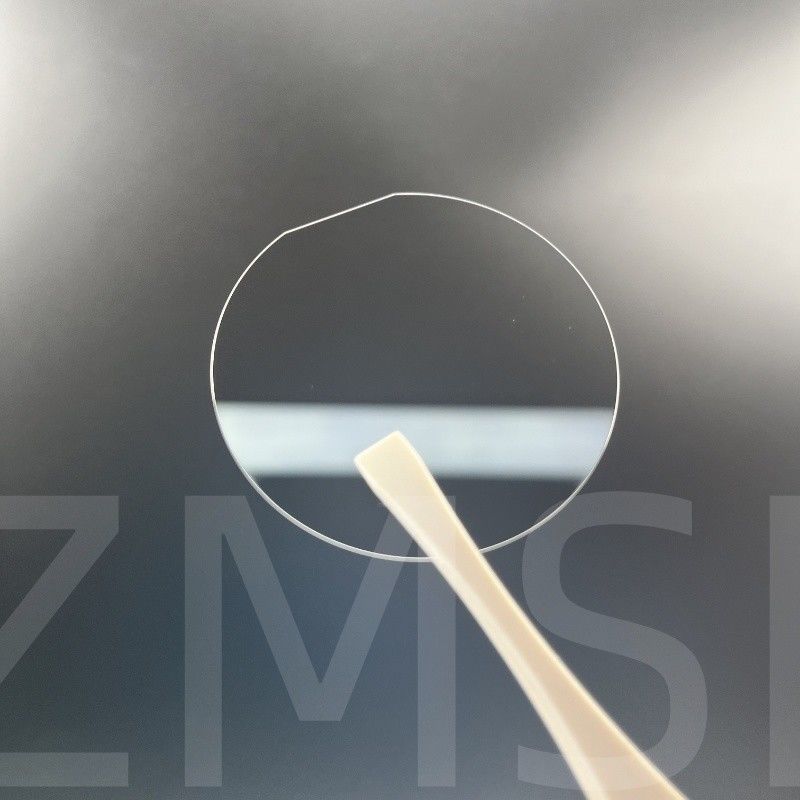

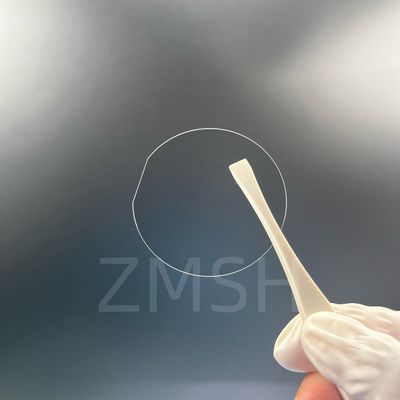

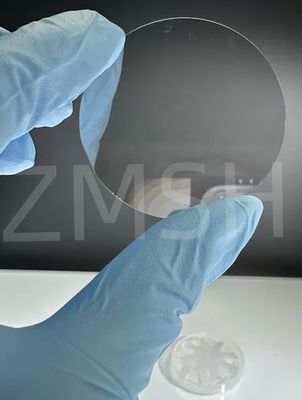

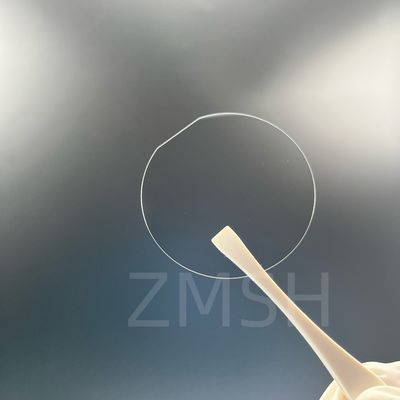

A foto física da bolacha de safira:
Aplicação da Wafer de Safira:
1. Optoelectrónica:
As placas de safira desempenham um papel fundamental na indústria optoeletrônica. Sua transparência e durabilidade as tornam substratos ideais para diodos emissores de luz (LEDs), diodos laser e janelas ópticas.As propriedades ópticas superiores do safiro contribuem para a eficiência e o desempenho desses dispositivos.
2Aeronáutica e Defesa:
A dureza e a resiliência das wafers de safira encontram aplicações em tecnologias aeroespaciais e de defesa.São utilizados em componentes como janelas de sensores e revestimentos de proteção para sistemas eletrónicos, fornecendo soluções robustas em ambientes exigentes.
3Eletrónica de Consumo:
Com a crescente demanda por dispositivos eletrônicos de alto desempenho e duráveis, as bolhas de safira estão sendo cada vez mais utilizadas na produção de lentes de câmeras e telas sensíveis ao toque de smartphones.A sua natureza resistente a arranhões aumenta a longevidade e a clareza visual destes componentes.
4Fabricação de semicondutores:
As bolhas de safira estão ganhando força na fabricação de semicondutores, especialmente para eletrônicos de potência.A sua condutividade térmica e as suas propriedades de isolamento elétrico tornam-nas adequadas para aplicações como dispositivos de energia de nitreto de gálio (GaN).
As imagens de aplicação da bolacha de safira:
Personalizável:
As vantagens da fábrica que aceita encomendas personalizadas incluem soluções personalizadas, atendendo às especificações únicas e atendendo às necessidades específicas dos clientes.
A nossa empresa, com mais de uma década de experiência na fabricação da indústria, oferece wafers de safira padrão que variam de 1 a 8 polegadas.Nós também fornecemos wafers de safira personalizados adaptados às especificações do cliente em relação ao tamanho, orientação(C-plano, A-plano, R-plano),, espessura e condição da superfície, bem como janelas ópticas de safira em várias especificações para aplicações ópticas.
Perguntas e Respostas:
1Q: Quais são as vantagens do uso de wafers de safira na produção de LED?
Resposta: As obleias de safira têm alta transparência óptica, permitindo uma transmissão de luz eficiente.Melhorar o seu desempenho e a sua vida útil.
2P: Podem as bolinhas de safira ser utilizadas em aplicações a altas temperaturas?
Resposta: Sim, as bolinhas de safira são adequadas para aplicações a altas temperaturas.que permitam resistir a temperaturas elevadas sem deformação ou degradação significativasIsto torna as obleias de safira adequadas para uso em ambientes com condições térmicas exigentes, tais como eletrônicos de alta potência, aeroespacial e aplicações industriais.
3P: Como são utilizadas as obleias de safira nos setores aeroespacial e de defesa?
Resposta: Wafers de safiraProteçãoe à sua elevada resistência, estabilidade térmica e resistência a ambientes adversos.
