Silício em Wafer SOI isolador 6", 2,5 "m (dopado com P) + 1,0 SiO2 + 625um Si (tipo P / dopado com boro)

Wafer SOI de silício sobre isolador 6", 2,5 "m (dopado com P) + 1,0 SiO2 + 625um Si (do tipo P / dopado com boro)

Abstract de Wafer de Silício em Isolador (SOI)

Esta bolacha de silício em isolador (SOI) é um substrato semicondutor especializado projetado para aplicações de sistemas eletrônicos e microeletromecânicos avançados (MEMS).A bolacha é caracterizada por uma estrutura de várias camadas que melhora o desempenho do dispositivo, reduz a capacitância parasitária e melhora o isolamento térmico, tornando-se uma escolha ideal para uma ampla gama de aplicações de alto desempenho e alta precisão.

Propriedades do produto de wafer de silício em isolador (SOI)

Especificações da bolacha:

• Diâmetro da bolacha: 150 mm
  • O diâmetro de 6 polegadas fornece uma grande área de superfície para fabricação de dispositivos, melhorando a eficiência de fabricação e reduzindo os custos de produção.

Camada de dispositivo:

• Espessura: 2,5 micrómetros
  • A camada fina do dispositivo permite um controle preciso das propriedades eletrônicas, essencial para aplicações de alta velocidade e alto desempenho.
• Doping: Tipo P (dopado com fósforo)
  • O doping de fósforo aumenta a condutividade elétrica da camada do dispositivo, tornando-o adequado para vários dispositivos semicondutores de tipo p.

Capa de óxido enterrado (BOX):

• Espessura: 1,0 micrómetros
  • A camada de SiO2 de 1,0 μm de espessura fornece um excelente isolamento elétrico entre a camada do dispositivo e a bolacha do cabo, reduzindo a capacitância parasitária e melhorando a integridade do sinal.

Manutenção da bolacha:

• Espessura: 625 micrómetros
  • A bolacha de punção espessa garante estabilidade mecânica durante a fabricação e operação, evitando deformação ou quebra.
• Tipo: Tipo P (dopado com boro)
  • A dopagem com boro melhora a resistência mecânica e a condutividade térmica da bolacha do cabo, ajudando na dissipação de calor e aumentando a confiabilidade geral do dispositivo.

Propriedades principais do produto:

1. Capa de dispositivo de alta qualidade:

   • Mobilidade dos transportadores: A elevada mobilidade dos portadores na camada dopada com fósforo garante uma resposta electrónica rápida e uma operação de alta velocidade.
   • Baixa densidade de defeitos: O processo de fabrico de alta qualidade garante um mínimo de defeitos, o que conduz a um melhor desempenho e a maiores rendimentos.

2. Isolamento elétrico eficiente:

   • Baixa capacidade parasítica: A camada BOX isola efetivamente a camada do dispositivo do substrato, reduzindo a capacitância parasitária e a intermitência, crucial para aplicações de alta frequência e baixa potência.
   • Integridade do sinal: O isolamento elétrico reforçado ajuda a manter a integridade do sinal, o que é essencial para circuitos analógicos e digitais de alta precisão.

3. Gestão térmica:

   • Conductividade térmica: A bolacha de manilha dopada com boro proporciona uma boa condutividade térmica, ajudando na dissipação do calor gerado durante o funcionamento do dispositivo, evitando assim o superaquecimento e garantindo um desempenho estável.
   • Resistência ao calor: A estrutura e os materiais da bolacha garantem a sua resistência a altas temperaturas durante o processamento e a operação.

4. Estabilidade mecânica:

   • Robustez: A bolacha de punção espessa fornece suporte mecânico, garantindo que a bolacha permaneça estável durante o processo de fabricação e sob tensões operacionais.
   • Durabilidade: A estabilidade mecânica da bolacha do cabo ajuda a evitar danos, reduzindo o risco de quebra da bolacha e melhorando a longevidade geral do dispositivo.

5. Versatilidade em aplicações:

   • Computação de Alto Desempenho: Adequado para processadores e outros circuitos lógicos digitais de alta velocidade, graças à sua elevada mobilidade de portador e baixa capacidade parasitária.
   • Comunicação 5G: Ideal para componentes de RF e processamento de sinal de alta frequência, beneficiando das excelentes propriedades de isolamento elétrico e gestão térmica.
   • Dispositivos MEMS: Perfeito para fabricação de MEMS, oferecendo a estabilidade mecânica e precisão necessárias para estruturas microfabricadas.
   • Circuitos analógicos e de sinal misto: O baixo ruído e a redução da transmissão façam com que seja adequado para circuitos analógicos de alta precisão.
   • Eletrónica de potência: As robustas propriedades térmicas e mecânicas tornam-no adequado para aplicações de gestão de energia que exigem elevada eficiência e fiabilidade.

Conclusão

Esta bolacha de silício em isolador (SOI) oferece uma combinação única de materiais de alta qualidade e técnicas de fabricação avançadas, resultando num substrato que se destaca em desempenho elétrico,Gestão térmica, e estabilidade mecânica. Estas propriedades tornam-no uma escolha ideal para uma ampla gama de aplicações eletrónicas e MEMS de alto desempenho,que apoia o desenvolvimento de dispositivos semicondutores de próxima geração.

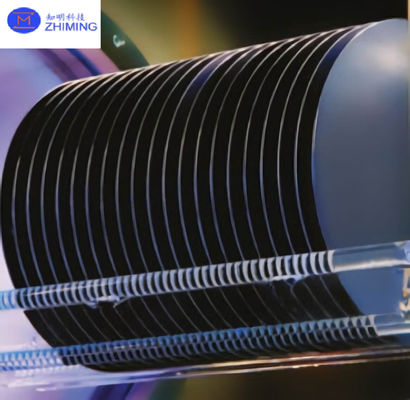

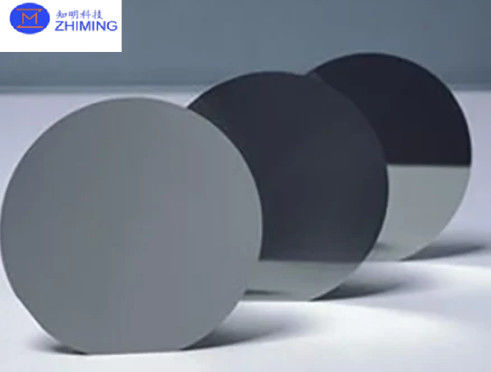

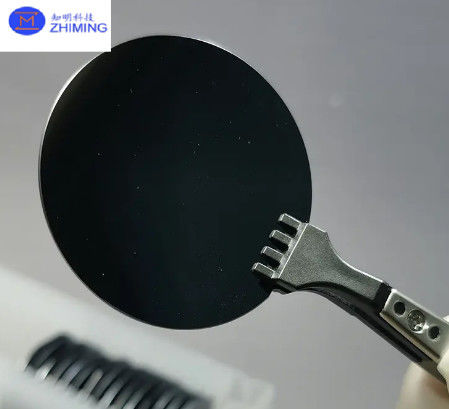

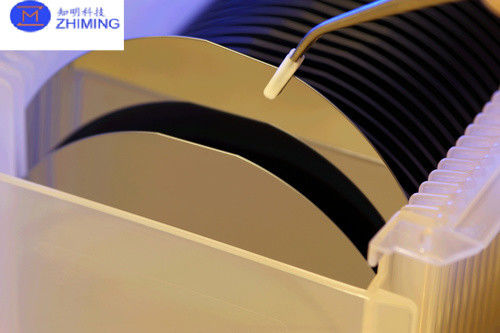

Wafer de silício em isolador (SOI) Fotos do produto

Perguntas e respostas

O que são as bolhas SOI (bolhas de silício no isolante)?

Os wafers de silício em isolador (SOI) são um tipo de substrato semicondutor que consiste em múltiplas camadas, incluindo uma camada fina de dispositivo de silício, uma camada de óxido isolante,e uma bolacha de silicone de suporteEsta estrutura melhora o desempenho dos dispositivos semicondutores, fornecendo um melhor isolamento elétrico, reduzindo a capacitância parasitária e melhorando a gestão térmica.
