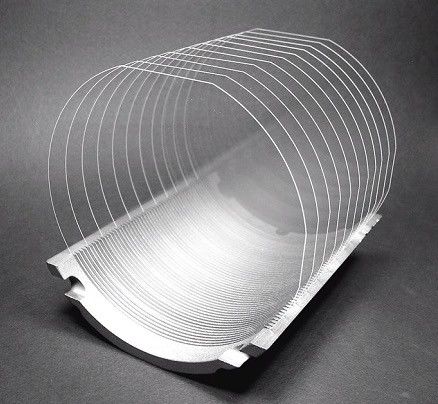

Wafer de carburo de silício de alta pureza

Wafer de carburo de silício de alta pureza

Nome da marca: ZMKJ
Número do modelo: 4 polegadas - pureza alta
MOQ: 1pcs
preço: 1000-2000usd/pcs by FOB
Detalhes da embalagem: único pacote da bolacha no quarto desinfetado de 100 categorias
Condições de pagamento: T / União, T Ocidental, MoneyGram
Informações detalhadas
Lugar de origem:
China
Material:
SiC de alta pureza de cristal único tipo 4H-semi
Nota:
Fabricação de produtos de fabrico
Thicnkss:
500um
Suraface:
CMP/MP
Aplicativo:
Dispositivo 5G
Diâmetro:
100 ± 0,3 mm
Habilidade da fonte:
1-50pcs/month
Destacar:

carcaça do carboneto de silicone

,

sic bolacha

Descrição do produto

Substrato de carburo de silício de alta pureza de 4H-N, diâmetro 150 mm, de 4 polegadas e 6 polegadas, de cristal único (sic), bolhas, lingotes de cristal sicSubstratos de semicondutores sic,Wafer de cristal de carburo de silício/Wafer de silicone cortado sob medida



Wafer de carburo de silício de alta pureza Prime/Dummy/Ultra Grade 4H-Semi SiC Wafers para dispositivo 5G

Sobre o cristal de carburo de silício (SiC)

O carburo de silício (SiC), também conhecido como carborundo, é um semicondutor contendo silício e carbono com fórmula química SiC.O SiC é usado em dispositivos eletrônicos semicondutores que operam a altas temperaturas ou altas tensões, ou ambos.O SiC é também um dos componentes importantes do LED, é um substrato popular para o crescimento de dispositivos GaN e também serve como um dispersor de calor em LEDs de alta potência.

Propriedades do cristal único de 4H-SiC

  • Parâmetros da rede: a=3,073Å c=10,053Å
  • Sequência de empilhamento: ABCB
  • Dureza de Mohs:2
  • Densidade: 3,21 g/cm3
  • Coeficiente de expansão térmica: 4-5×10-6/K
  • Índice de refração: no= 2,61 ne= 2.66
  • Constante dielétrica: 9.6
  • Conductividade térmica: a~4,2 W/cm·K@298K
  • (tipo N, 0,02 ohm.cm) c~3,7 W/cm·K@298K
  • Conductividade térmica: a~4,9 W/cm·K@298K
  • (Semi-isolação) c~3,9 W/cm·K@298K
  • Distância de banda: 3,23 eV Distância de banda: 3,02 eV
  • Campo elétrico de ruptura: 3-5×10 6V/m
  • Velocidade de deriva de saturação: 2,0 × 105 m/

Wafer de carburo de silício de alta pureza 0

Carbono de silício (SiC) de alta pureza de 4 polegadas de diâmetro Especificação do substrato



4 polegadas de diâmetro de alta pureza 4H Silicon Carbide Substrate especificações

Propriedade do substrato

Grau de produção

Grau de investigação

Grau de simulação

Diâmetro

1000,0 mm+0.0/-0,5 mm

Orientação da superfície

{0001} ± 0,2°

Orientação plana primária

< 11 -20> ± 5,0 ̊

Orientação plana secundária

90.0 ̊ CW a partir de Primary ± 5.0 ̊, silício para cima

Duração plana primária

32.5 mm ± 2,0 mm

Duração plana secundária

180,0 mm ± 2,0 mm

Borda da bolacha

Chamfer

Densidade dos microtubos

≤ 5 micropipes/cm2

10 micropipes/cm2

≤ 50micropipes/cm2

Áreas de politipo por luz de alta intensidade

Nenhum permitido

10% da área

Resistividade

1E5Óm·cm

(Área 75%)≥ 1E5Óm·cm

Espessura

3500,0 μm ± 25,0 μmou 5000,0 μm ± 25,0 μm

TTV

- Não.10 μm

- Não.15 μm

Incline-se.(Valor absoluto)

- Não.25 μm

- Não.30 μm

Warp.

- Não.45μm

Revestimento de superfície

Polonês duplo lado, Si Face CMP(Polir químico)

Superfície rugosa

CMP Si Face Ra≤0,5 nm

N/A

Fissuras causadas por luz de alta intensidade

Nenhum permitido

Chips/indentes de borda por iluminação difusa

Nenhum permitido

Qty.2<1Largura e profundidade de 0,0 mm

Qty.2<1Largura e profundidade de 0,0 mm

Área útil total

≥ 90%

≥ 80%

N/A

* As outras especificações podem ser personalizadas de acordo com o cliente- Não.requisitos



Substratos 4H-SiC semi-isolantes de alta pureza de 6 polegadas Especificações

Imóveis

Grau U (Ultra)

P(Produção)Grau

R(Investigação)Grau

D(Tonto.)Grau

Diâmetro

1500,0 mm±0,25 mm

Orientação da superfície

{0001} ± 0,2°

Orientação plana primária

< 11-20> ± 5,0 ̊

Orientação plana secundária

N/A

Duração plana primária

47.5 mm ± 1,5 mm

Largura do plano secundário

Nenhum

Borda da bolacha

Chamfer

Densidade dos microtubos

≤ 1 /cm2

≤ 5 /cm2

≤ 10 /cm2

≤ 50 /cm2

Área de politipo por luz de alta intensidade

Nenhum

≤ 10%

Resistividade

≥1E7 Ω·cm

(Área 75%)≥1E7 Ω·cm

Espessura

350.0 μm ± 25,0 μm ou 500.0 μm ± 25,0 μm

TTV

- Não.10 μm

Arco (valor absoluto)

- Não.40 μm

Warp.

- Não.60 μm

Revestimento de superfície

Face C: polida ópticamente, face Si: CMP

Roughness (Rauvidade)μm×10μ(m)

CMP Si-face Ra<0.5 nm

N/A

Fragmentação por luz de alta intensidade

Nenhum

Chips/indentes de borda por iluminação difusa

Nenhum

Qty≤2, comprimento e largura de cada<1 mm

Área eficaz

≥ 90%

≥ 80%

N/A


* Os limites de defeitos aplicam-se a toda a superfície da bolacha, com excepção da área de exclusão da borda.





Sobre aplicações de substratos de SiC


CATALOGO Tamanho comum




Tipo 4H-N / Wafer/esferas de SiC de alta pureza
Wafer SiC tipo N de 2 polegadas e 4H
Wafer SiC tipo N de 3 polegadas 4H
Wafer SiC de tipo N de 4 polegadas e 4H
Wafer SiC tipo N de 6 polegadas 4H/lingotes



4H Semi-isolação / Alta purezaWafer de SiC

2 polegadas 4H Wafer de SiC semi-isolante
Wafer de SiC semi-isolante de 3 polegadas 4H
Wafer de SiC semi-isolante de 4 polegadas 4H
Wafer de SiC semi-isolante de 6 polegadas 4H


Wafer SiC de tipo N 6H
Wafer SiC tipo N de 6H de 2 polegadas/ingota


Tamanho personalizado para 2-6 polegadas


Wafer de carburo de silício de alta pureza 1



Wafer de carburo de silício de alta pureza 2
