| Nome da marca: | ZMKJ |
| Número do modelo: | 6inch sic |
| MOQ: | 1pcs |
| preço: | 600-1500usd/pcs by FOB |

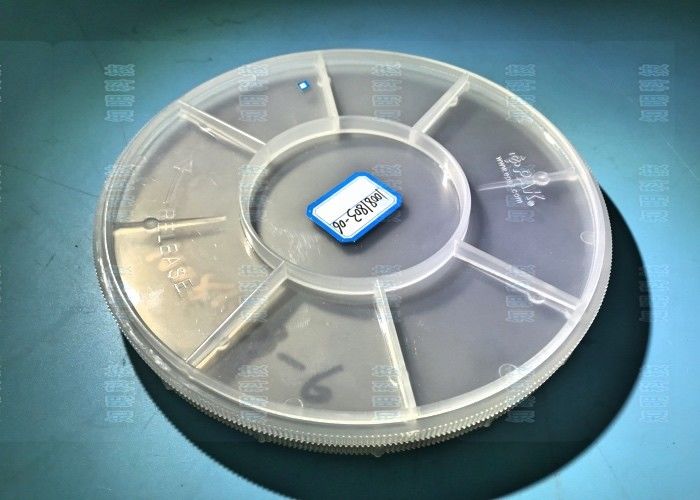

| Detalhes da embalagem: | único pacote da bolacha no quarto desinfetado de 100 categorias |
| Condições de pagamento: | T / União, T Ocidental, MoneyGram |
4H-N Grau de ensaio 6 polegadas de diâmetro 150 mm de carburo de silício, substratos de cristal único (sic), bolhas, lingotes de cristal sicSubstratos de semicondutores sic,Wafer de cristal de carburo de silício
6 polegadas 4H carburo de silício SiC substratos Wafers para o dispositivo crescimento epitaxial personalizado
O carburo de silício (SiC), também conhecido como carborundo, é um semicondutor contendo silício e carbono com fórmula química SiC.O SiC é usado em dispositivos eletrônicos semicondutores que operam a altas temperaturas ou altas tensõesO SiC é também um dos componentes importantes do LED, é um substrato popular para o crescimento de dispositivos GaN e também serve como um dispersor de calor em LEDs de alta potência
1. As especificações
| 6 polegadas de diâmetro, carburo de silício (SiC) Especificação do substrato | ||||||||
| Grau | Grau zero de MPD | Grau de produção | Grau de investigação | Grau de simulação | ||||
| Diâmetro | 1500,0 mm±0,2 mm | |||||||
| EspessuraΔ | 350 μm±25 μm ou 500±25 un | |||||||
| Orientação da wafer | Fora do eixo: 4,0° para < 1120> ± 0,5° para 4H-N No eixo: < 0001> ± 0,5° para 6H-SI/4H-SI | |||||||
| Flat primário | {10-10} ± 5,0° | |||||||
| Duração plana primária | 47.5 mm±2,5 mm | |||||||
| Exclusão da borda | 3 mm | |||||||
| TTV/Bow/Warp | ≤ 15 μm /≤ 40 μm /≤ 60 μm | |||||||
| Densidade dos microtubos | ≤ 1 cm-2 | ≤ 5 cm-2 | ≤ 15 cm-2 | ≤ 100 cm-2 | ||||
| Resistividade | 4H-N | 0.015~0.028 Ω·cm | ||||||
| 4/6H-SI | ≥1E5 Ω·cm | |||||||
| Resistência à corrosão | Ra≤1 nm polaco | |||||||
| CMP Ra≤0,5 nm | ||||||||
| Fragmentação por luz de alta intensidade | Nenhum | 1 permitido, ≤ 2 mm | Comprimento acumulado ≤ 10 mm, comprimento único ≤ 2 mm | |||||
| Placas hexadecimais por luz de alta intensidade | Área acumulada ≤ 1% | Área acumulada ≤ 2% | Área acumulada ≤ 5% | |||||
| Áreas de politipo por luz de alta intensidade | Nenhum | Área acumulada ≤ 2% | Área acumulada ≤ 5% | |||||
| Riscos causados por luz de alta intensidade | 3 arranhões para 1 × comprimento acumulado do diâmetro da wafer | 5 arranhões para 1 × comprimento acumulado do diâmetro da wafer | 5 arranhões para 1 × comprimento acumulado do diâmetro da wafer | |||||
| Chip de borda | Nenhum | 3 permitidos, ≤ 0,5 mm cada | 5 permitidos, ≤ 1 mm cada | |||||
| Contaminação por luz de alta intensidade | Nenhum | |||||||
|
Wafer SiC de tipo 4H-N / de alta pureza
Wafer SiC tipo N de 2 polegadas 4H
Wafer SiC tipo N de 3 polegadas 4H Wafer SiC tipo N de 4 polegadas e 4H Wafer SiC tipo N de 6 polegadas 4H |
4H Semi-isolação / Alta purezaWafer de SiC 2 polegadas 4H Wafer de SiC semi-isolante
Wafer de SiC semi-isolante de 3 polegadas 4H Wafer de SiC semi-isolante de 4 polegadas 4H Wafer de SiC semi-isolante de 6 polegadas 4H |
|
Wafer SiC de tipo N 6H
Wafer SiC de tipo N de 2 polegadas e 6H |
|
*
O departamento de aquisição de materiais é responsável por reunir todas as matérias-primas necessárias para produzir o seu produto.incluindo análises químicas e físicas estão sempre disponíveis.
Durante e após a fabricação ou usinagem dos seus produtos, o departamento de controlo de qualidade está envolvido em assegurar que todos os materiais e tolerâncias atendam ou excedam as suas especificações.
Serviço
Temos orgulho de ter pessoal de engenharia de vendas com mais de 5 anos de experiência na indústria de semicondutores.Eles são treinados para responder a perguntas técnicas, bem como fornecer cotações oportunas para suas necessidades.
Estamos ao seu lado sempre que tiver um problema, e resolvemo-lo em 10 horas.
