Introdução da Haste de Safira

A Haste de Safira é um componente de safira de cristal único de alta pureza, fabricado com precisão, projetado para atender aos requisitos exigentes de aplicações ópticas, mecânicas e científicas avançadas. Fabricada a partir de óxido de alumínio de cristal único (Al₂O₃), esta haste exibe dureza excepcional, transparência óptica, estabilidade térmica e resistência ao desgaste, corrosão e alta pressão.

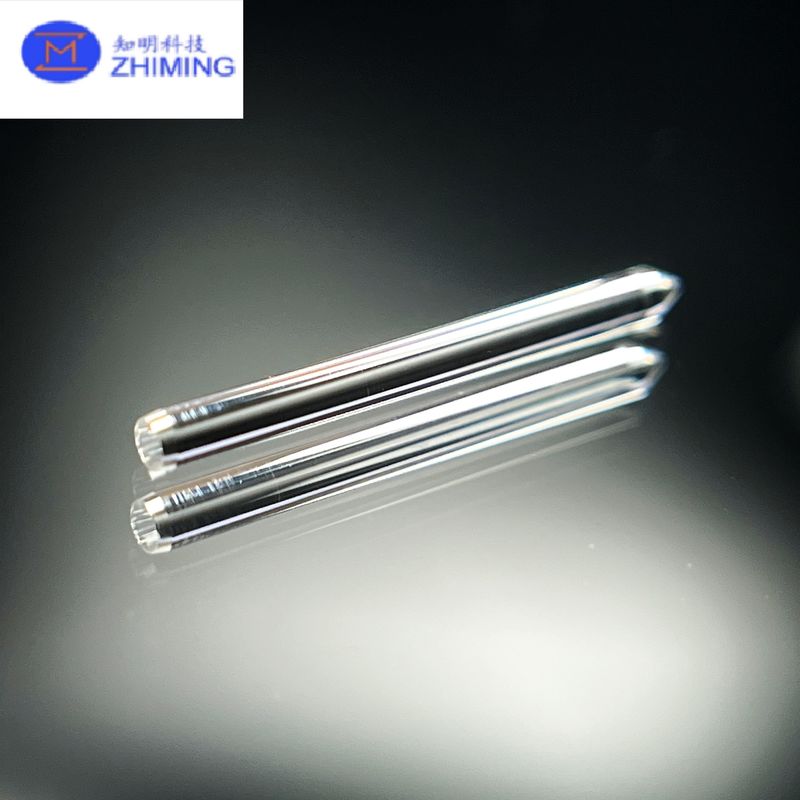

O que diferencia esta haste de safira em particular é sua geometria personalizada, incluindo uma ponta finamente cônica ou afilada — indicando que ela é projetada para aplicações de nicho que exigem precisão dimensional e durabilidade extrema. Com uma dureza só inferior à do diamante (Mohs 9), as hastes de safira são frequentemente escolhidas em vez de vidro ou quartzo em ambientes de alta tensão onde a falha não é uma opção.

Essas hastes são amplamente utilizadas em vários setores, como aeroespacial, processamento de semicondutores, metrologia, fotônica, dispositivos biomédicos e processamento em alta temperatura, onde o desempenho consistente em condições extremas é necessário.

Princípio de Produção da Haste de Safira

A fabricação de uma haste de safira envolve tecnologias avançadas de crescimento de cristal e usinagem de precisão para garantir especificações exatas e superfícies sem defeitos. Os dois métodos mais comuns usados para cultivar cristais de safira para produção de hastes são:

1. Método Kyropoulos (KY)

O método KY é amplamente adotado para o cultivo de cristais de safira a granel grandes e de alta qualidade. Envolve puxar lentamente um cristal semente de óxido de alumínio fundido (Al₂O₃) dentro de um forno de alta temperatura. O processo é cuidadosamente controlado para regular o gradiente de temperatura, a taxa de puxamento e a velocidade de rotação, produzindo um lingote de safira opticamente isotrópico e estruturalmente estável. Uma vez solidificado, o lingote de safira é orientado, cortado e usinado em hastes.

2. Método de Crescimento Alimentado por Filme Definido por Borda (EFG)

O método EFG é ideal para produzir hastes, tubos e perfis de safira com formatos predefinidos. Nesta técnica, uma matriz (ou modelador) é submersa em um cadinho preenchido com safira fundida. O material fundido é puxado para cima através da matriz por ação capilar e cristaliza em uma haste sólida. Isso permite a produção contínua de hastes com tolerâncias dimensionais apertadas e pós-processamento mínimo.

Após o crescimento do cristal, as hastes de safira são cortadas no comprimento usando serras diamantadas e polidas usando abrasivos ultrafinos para obter acabamentos de grau óptico e características geométricas precisas, como pontas afiadas ou arredondadas, ranhuras ou transições de degrau.

Características da Haste de Safira da Haste de Safira

-Alta Resistência, Alta Rigidez, Alta Anti-Abrasão, Alta Anti-Calor, Alta Anti-Corrosão e Alta Anti-Plasma.

Devido a essas características, a Safira de Cristal Único é amplamente utilizada para peças mecânicas de precisão.

-Constante dielétrica estável, perda dielétrica muito baixa, bom isolamento elétrico.

A Safira de Cristal Único é usada como material para substratos em regiões de frequência super alta. Também é usada como material isolante e janela de micro-ondas. A Safira de Cristal Único tornou-se indispensável nas Indústrias de Eletrônicos.

-Excelente Transmissão de Luz.

A Safira de Cristal Único é usada para vários tipos de equipamentos a vácuo, janelas em fornos de reação, janelas de scanner e tampas para comunicação óptica devido às suas excelentes características mecânicas e resistência ao calor.

-Boa Condutividade Térmica e Alta Resistência ao Calor.

A excelente condutividade térmica em baixas temperaturas permite que a Safira de Cristal Único, como um material transparente, seja usada em muitos campos diversos que exigem condução térmica e radiação de calor.

Parâmetros da haste de safira

Aplicações da Haste de Safira

As hastes de safira personalizadas são implantadas em uma ampla variedade de campos de ponta devido à sua combinação única de características físicas, térmicas e ópticas:

1. Semicondutores e Eletrônicos

• Usadas como pinos de alinhamento, suportes de pastilhas ou pontas de sondagem na fabricação de semicondutores.
• Serve como hastes de referência ou espaçadores dentro de câmaras de deposição e corrosão devido à sua inércia e resistência térmica.

​

2. Instrumentação Científica

• As hastes de safira com ponta afiada são ideais para ferramentas de alinhamento óptico, sondas de espectroscopia ou medições baseadas em pontas (como as da microscopia de força atômica).
• Usadas em sistemas de alto vácuo e configurações criogênicas para isolamento e suporte mecânico.

​

3. Sistemas Ópticos

• As hastes de safira com superfícies polidas opticamente são usadas em sistemas a laser como guias de feixe, condutos de luz ou lentes de proteção.
• Serve como componentes em sistemas ópticos IR/UV devido ao seu amplo espectro de transmissão (150 nm a 5500 nm).

​

4. Dispositivos Biomédicos

• As hastes de safira biocompatíveis e quimicamente inertes são usadas em dispositivos implantáveis, instrumentos cirúrgicos e ferramentas endoscópicas.
• Sua transparência permite a integração com sistemas de fibra óptica ou sensores dentro do corpo humano.

​

5. Aeroespacial e Defesa

• As hastes de safira servem como componentes estruturais e ópticos em aeronaves, satélites e sistemas ópticos de nível militar devido à sua robustez, baixo peso e resistência à radiação.

​

6. Ambientes de Alta Temperatura

• Sua capacidade de suportar temperaturas acima de 1800°C e ambientes corrosivos as torna adequadas para uso em fornos, sensores térmicos e pesquisa de energia.

​

Perguntas Frequentes (FAQ) da Haste de Safira

P1: O que torna as hastes de safira superiores às hastes de quartzo, vidro ou cerâmica?
A1: A safira oferece uma combinação única de propriedades: dureza extrema (Mohs 9), alta transmissão óptica de UV a infravermelho médio, excelente resistência química e condutividade térmica superior. Ela supera o quartzo e a cerâmica em aplicações onde a clareza óptica e a integridade estrutural são necessárias.

P2: A haste de safira pode ser personalizada em forma, comprimento ou diâmetro?
A2: Sim. As hastes de safira podem ser personalizadas em termos de diâmetro externo (normalmente 0,3 mm a 20 mm), comprimento (até 200 mm ou mais) e geometria da extremidade (plana, cúpula, cônica, rosqueada). Acabamento superficial, tolerância e orientação (plano C, plano A, plano R) também podem ser adaptados.

P3: A haste de safira é polida opticamente ou apenas moída mecanicamente?
A3: Dependendo da aplicação, as hastes podem ser fornecidas em estados moídos mecanicamente ou polidos opticamente. Para aplicações ópticas ou a laser, recomendamos polimento óptico de dupla face com planicidade melhor que λ/10.

P4: Em que tipo de ambientes as hastes de safira podem operar?
A4: As hastes de safira podem suportar alto vácuo, temperaturas criogênicas, ácidos e bases corrosivos, campos de alta radiação e temperaturas de até 2000°C. Elas são idealmente adequadas para ambientes extremos.

P5: Essas hastes são compatíveis com sistemas infravermelhos ou ultravioletas?
A5: Absolutamente. A safira transmite comprimentos de onda de aproximadamente 150 nm (UV) até 5,5 µm (infravermelho médio), tornando-a uma escolha popular para sistemas ópticos IR e UV.

P6: Quanto tempo leva para produzir uma haste de safira personalizada?
A6: O tempo de produção padrão para hastes personalizadas é normalmente de 2 a 4 semanas, dependendo da complexidade, quantidade e requisitos de acabamento. Serviços urgentes podem estar disponíveis.

P7: Que tolerâncias você pode alcançar?
A7: Tolerâncias dimensionais de ±0,01 mm e rugosidade superficial <5 nm Ra são alcançáveis para aplicações de alta precisão.

Produtos relacionados

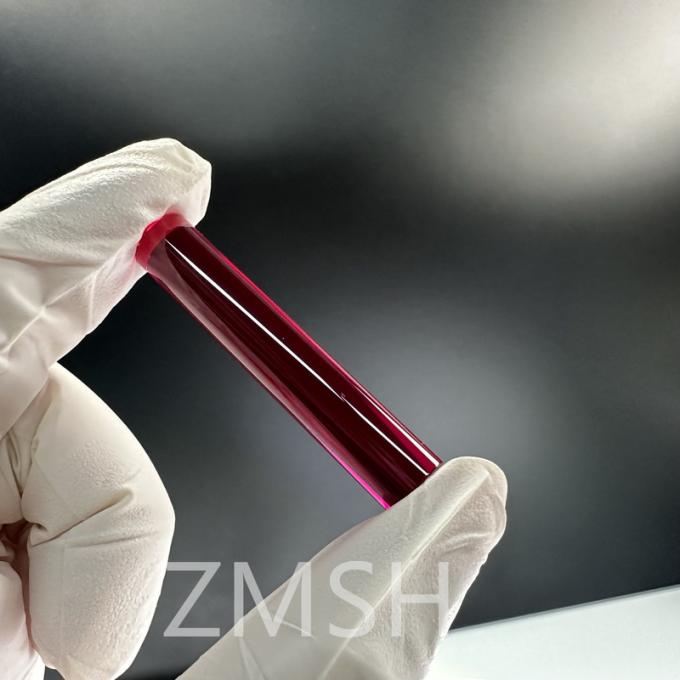

Tecnologia Laser de Haste de Rubi Instrumentos Médicos Feitos de Safira Sintética Dia 1×7cm
