Visão geral do produto

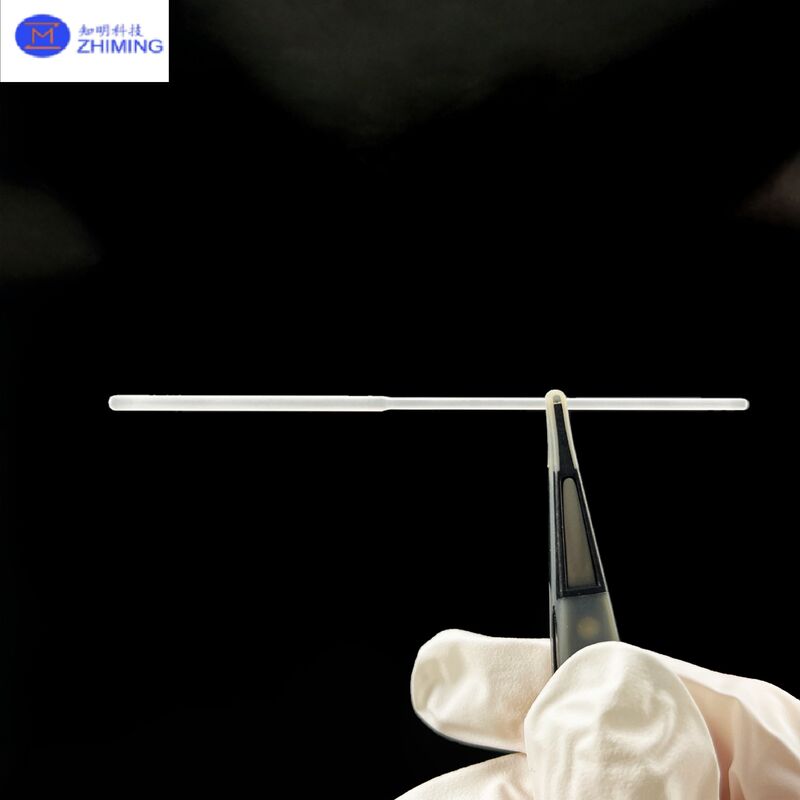

APin de elevação de safiraé um componente de engenharia de precisão fabricado a partir de safira de cristal único de alta pureza (Al2O3).Os pinos de elevação de safira são amplamente usados em DCV, PECVD, PVD, MOCVD, RTP, sistemas de difusão, gravação e epitaxia, onde a resistência a altas temperaturas, a estabilidade química e o desempenho ultralimpo são essenciais.

Graças à excepcional resistência mecânica e à resistência ao desgaste da safira,Estes pinos de elevação ajudam a minimizar a geração de partículas, garantindo ao mesmo tempo um manuseio preciso da wafer em todos os processos de fabricação de semicondutores.

Características fundamentais

Safiro de cristal único de alta pureza

Fabricado a partir de safira de cristal único de qualidade óptica, proporcionando excelente pureza, resistência mecânica e confiabilidade a longo prazo em ambientes de semicondutores exigentes.

Excelente resistência a altas temperaturas

O safiro mantém excelente estabilidade dimensional e propriedades mecânicas a temperaturas elevadas, tornando-o adequado para deposição a altas temperaturas, recozimento e equipamentos de processamento térmico.

Excelente resistência química e ao plasma

O material apresenta uma resistência excepcional a gases de processo corrosivos, ambientes de plasma e produtos químicos agressivos, prolongando significativamente a vida útil dos componentes.

Geração de partículas ultrabaixas

Com uma dureza de Mohs de 9 e resistência excepcional ao desgaste, os pinos de elevação de safira reduzem a contaminação de partículas induzidas por atrito, ajudando a melhorar o rendimento da bolacha e a consistência do processo.

Fabricação de alta precisão

Cada alfinete de elevação é usinado com precisão, polido e inspecionado para atender aos rigorosos padrões da indústria de semicondutores para precisão dimensional e acabamento da superfície.

Especificações típicas

As dimensões e tolerâncias personalizadas estão disponíveis mediante pedido.

Aplicações

Os pinos de elevação de safira são amplamente utilizados em:

• Equipamento para processamento de wafers semicondutores
• Deposição química de vapor (CVD)
• CVD reforçada pelo plasma (PECVD)
• Deposição física de vapor (PVD)
• CVD orgânico metálico (MOCVD)
• Processamento térmico rápido (RTP)
• Fornos de difusão
• Sistemas de gravação por plasma
• Equipamento de epitaxia
• Fabricação de semicondutores de SiC e GaN
• Produção de wafers LED

Vantagens dos pinos elevadores de safira

• Excelente estabilidade térmica sob tratamento a altas temperaturas
• Dureza superior e resistência ao desgaste (dureza de Mohs 9)
• Excelente resistência à corrosão química e ao plasma
• Geração de partículas ultrabaixas para aplicações em salas limpas
• Alto isolamento elétrico
• Longa vida útil com manutenção reduzida
• Excelente estabilidade dimensional para o posicionamento preciso da bolacha

Perguntas frequentes (FAQ)

1O que é um alfinete de safira?

Um pin de elevação de safira é um componente de precisão feito de safira de cristal único (Al2O3) que é usado para levantar, suportar e posicionar wafers de semicondutores durante os processos de fabricação.É comumente instalado em CVD, PVD, PECVD, MOCVD, RTP e equipamento de gravação onde são necessárias altas temperaturas, resistência química e baixa geração de partículas.

2Porque é que o safiro é usado para pinos de elevação?

O safiro oferece várias vantagens em relação aos materiais cerâmicos ou metálicos convencionais, incluindo:

• Excelente estabilidade a altas temperaturas
• Resistência superior ao desgaste (dureza de Mohs 9)
• Baixa geração de partículas
• Excelente resistência química e ao plasma
• Alto isolamento elétrico
• Duração de vida

Essas propriedades tornam o safiro um material ideal para manuseio preciso de wafers.

3Que equipamento de semicondutores usa alfinetes de safira?

Os pinos de elevação de safira são amplamente utilizados em:

• Sistemas CVD
• Sistemas PECVD
• Equipamento PVD
• Reatores MOCVD
• Sistemas RTP
• Fornos de difusão
• Equipamento de gravação por plasma
• Sistemas de inspecção e manuseio de wafers
• Equipamento de fabrico de semicondutores de SiC e GaN
