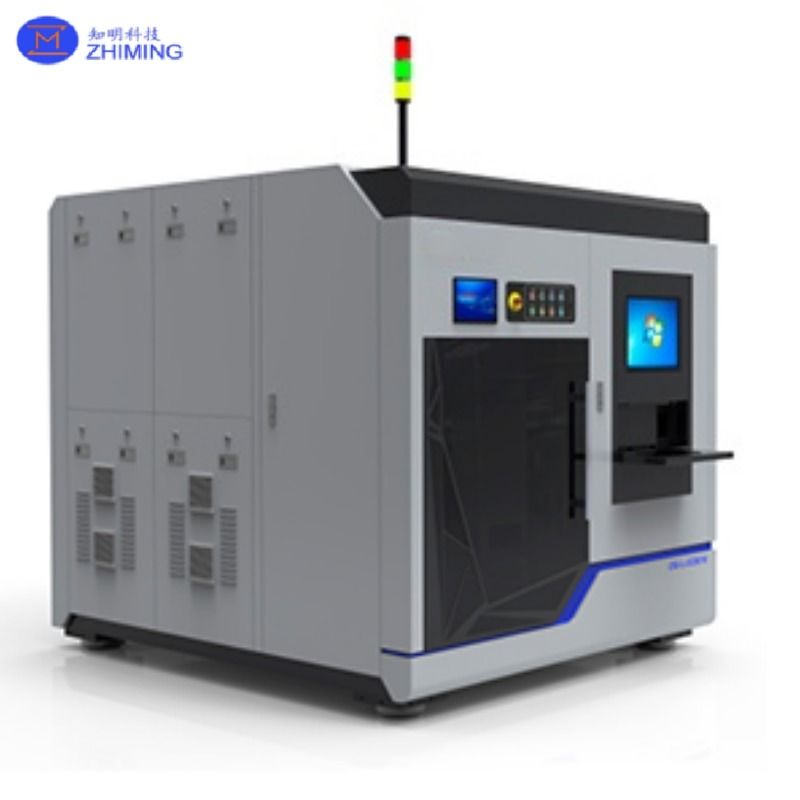

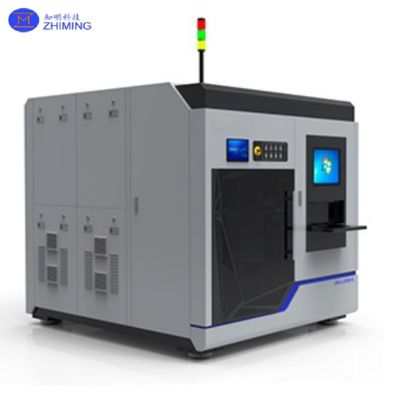

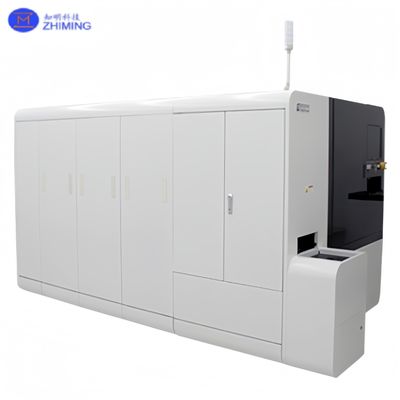

Equipamento de levantamento a laser de semicondutores para a redução não destrutiva de lingotes

Análise do produto dos equipamentos de levantamento a laser

O Equipamento de Elevação a Laser de Semicondutores representa uma solução de próxima geração para o afinamento avançado de lingotes no processamento de materiais semicondutores.Ao contrário dos métodos tradicionais de wafering que dependem de moagem mecânica, serragem de arame de diamante, ou planarização química-mecânica, esta plataforma baseada em laser oferece umAlternativa não destrutiva para separar camadas ultrafinas de lingotes de semicondutores a granel.

Otimizado para materiais frágeis e de alto valor, como nitruro de gálio (GaN), carburo de silício (SiC), safira e arsênio de gálio (GaAs),O equipamento de remoção por laser semicondutor permite cortar filmes em escala de wafer diretamente do lingote de cristalEsta tecnologia inovadora reduz significativamente o desperdício de material, melhora o rendimento e melhora a integridade do substrato, todos os quais são críticos para dispositivos de próxima geração em electrónica de potência.,Sistemas de RF, fotônica e micro-display.

Com ênfase no controlo automatizado, modelagem de feixe e análise de interação laser-material,O equipamento de remoção a laser de semicondutores é projetado para integrar-se perfeitamente nos fluxos de trabalho de fabricação de semicondutores, apoiando simultaneamente a flexibilidade de I&D e a escalabilidade da produção em massa..

Tecnologia e princípio de funcionamento do equipamento de elevação a laser

O processo realizado pelo Equipamento de Elevação a Laser Semicondutor começa por irradiar o lingote doador de um lado usando um feixe de laser ultravioleta de alta energia.Este feixe está bem focado numa profundidade interna específica., tipicamente ao longo de uma interface de engenharia, onde a absorção de energia é maximizada devido ao contraste óptico, térmico ou químico.

Nesta camada de absorção de energia, o aquecimento localizado leva a uma rápida micro-explosão, expansão de gás ou decomposição de uma camada interfacial (por exemplo, um filme estressor ou óxido sacrificial).Esta interrupção controlada com precisão faz com que a camada cristalina superior com uma espessura de dezenas de micrômetros se desprenda do lingote de base de forma limpa.

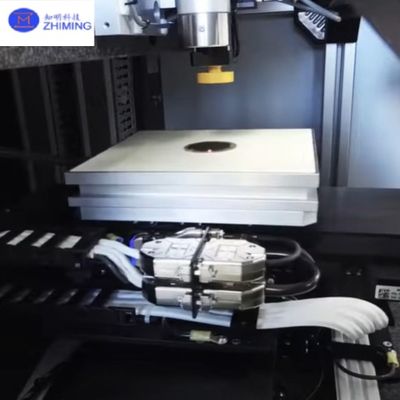

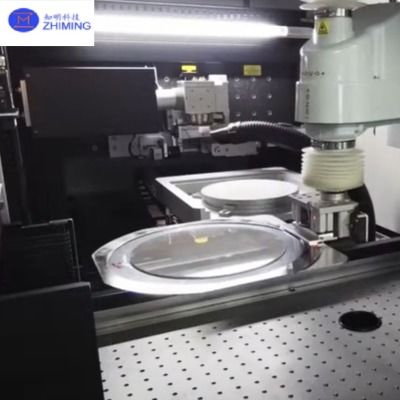

O equipamento de remoção de laser semicondutor utiliza cabeças de digitalização sincronizadas com movimento, controlo do eixo z programável,e reflectometria em tempo real para garantir que cada pulso entregue energia exatamente no plano alvoO equipamento também pode ser configurado com capacidades de modo de explosão ou multi-pulso para melhorar a suavidade de separação e minimizar o estresse residual.porque o feixe de laser nunca entra em contacto com o material fisicamente, o risco de microcracking, curvatura ou fragmentação da superfície é drasticamente reduzido.

Isto torna o método de afinação por elevação a laser uma mudança de jogo, particularmente em aplicações em que são necessárias wafers ultra-planas e ultra-finas com TTV (Variação Total de Espessura) sub-micron.

Parâmetro do equipamento de levantamento a laser de semicondutores

Aplicações industriais dos equipamentos de levantamento a laser

O equipamento de levantamento de laser de semicondutores está transformando rapidamente a forma como os materiais são preparados em vários domínios de semicondutores:

• Dispositivos de potência GaN verticais de equipamento de levantamento a laser

O levantamento de filmes ultrafinos de GaN sobre GaN a partir de lingotes a granel permite arquiteturas de condução vertical e reutilização de substratos caros.

• Reduzir a Wafer SiC para dispositivos Schottky e MOSFET

Reduz a espessura da camada do dispositivo, preservando a planitude do substrato, ideal para eletrônicos de potência de comutação rápida.

• Materiais de LED e de exibição de equipamento de levantamento a laser à base de safira

Permite a separação eficiente das camadas do dispositivo das bolas de safira para suportar a produção de micro-LEDs finos e otimizados termicamente.

• III-V Engenharia de materiais de equipamento de levantamento a laser

Facilitar a separação de camadas GaAs, InP e AlGaN para integração optoeletrônica avançada.

• Fabricação de circuitos integrados e sensores de wafer fino

Produz camadas funcionais finas para sensores de pressão, acelerômetros ou fotodiodos, onde o volume é um gargalo de desempenho.

• Eletrónica flexível e transparente

Prepara substratos ultrafinos adequados para ecrãs flexíveis, circuitos portáteis e janelas inteligentes transparentes.

Em cada uma dessas áreas, o Equipamento de Elevação a Laser de Semicondutores desempenha um papel crítico na miniaturização, reutilização de materiais e simplificação de processos.

Perguntas frequentes (FAQ) sobre equipamentos de levantamento a laser

P1: Qual é a espessura mínima que posso alcançar usando o Equipamento de Elevação a Laser Semicondutor?
A1:O processo é capaz de obter resultados mais finos com configurações modificadas.

P2: Isto pode ser usado para cortar várias wafers do mesmo lingote?
A2:Sim, muitos clientes usam a técnica de remoção a laser para extrair em série várias camadas finas de um lingote.

Q3: Quais são os elementos de segurança incluídos para a operação de laser de alta potência?
A3:Casas de classe 1, sistemas de bloqueio, blindagem de feixe e desligamento automático são todos padrão.

P4: Como este sistema se compara com as serras de fio de diamante em termos de custo?
A4:Embora o capital inicial possa ser maior, o levantamento a laser reduz drasticamente os custos de consumo, os danos ao substrato e as etapas de pós-processamento, reduzindo o custo total de propriedade (TCO) a longo prazo.

P5: O processo é escalável para lingotes de 6 ou 8 polegadas?
A5:A plataforma suporta até 12 polegadas de substratos com distribuição uniforme do feixe e estágios de movimento de grande formato.
