Equipamento de Remoção a Laser de Semicondutores Revoluciona o Desbaste de Lingotes

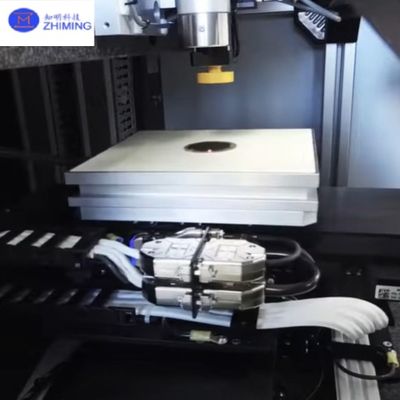

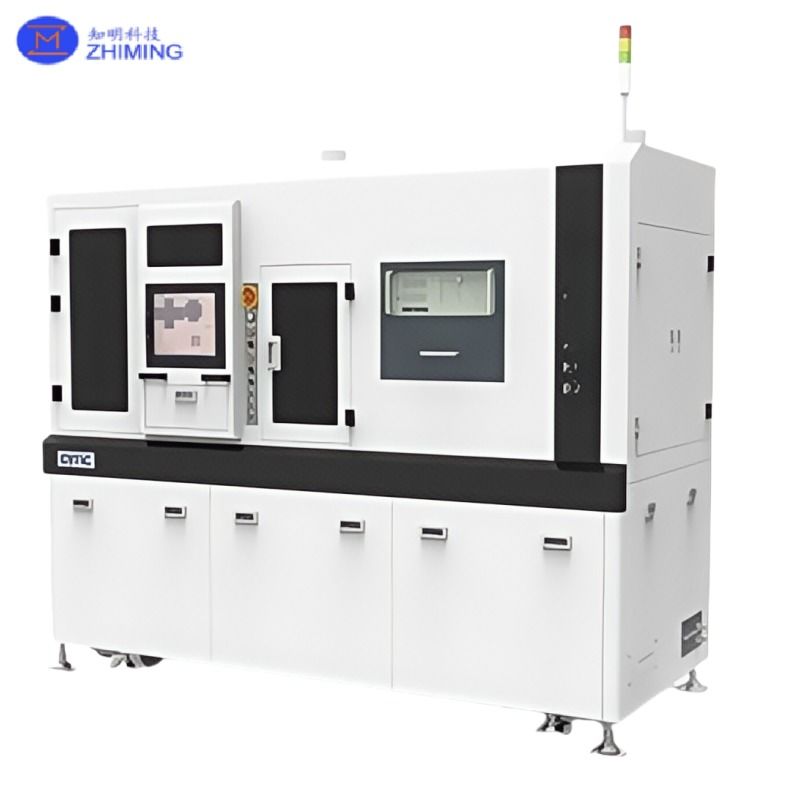

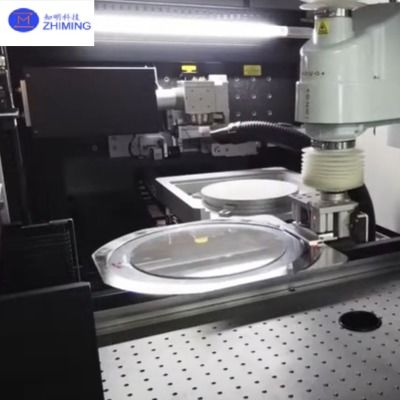

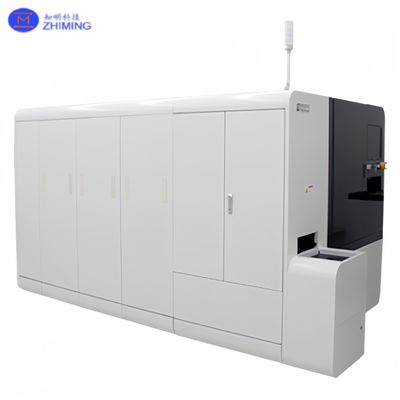

Introdução do Produto do Equipamento de Remoção a Laser de Semicondutores

O Equipamento de Remoção a Laser de Semicondutores é uma solução industrial altamente especializada, projetada para o desbaste preciso e sem contato de lingotes de semicondutores por meio de técnicas de remoção induzidas por laser. Este sistema avançado desempenha um papel fundamental nos processos modernos de corte de wafers de semicondutores, especialmente na fabricação de wafers ultrafinos para eletrônicos de alta performance, LEDs e dispositivos de RF. Ao permitir a separação de camadas finas de lingotes ou substratos doadores, o Equipamento de Remoção a Laser de Semicondutores revoluciona o desbaste de lingotes, eliminando as etapas de serragem mecânica, retificação e corrosão química.

O desbaste tradicional de lingotes de semicondutores, como nitreto de gálio (GaN), carbeto de silício (SiC) e safira, é frequentemente trabalhoso, desperdiçador e propenso a microfissuras ou danos na superfície. Em contraste, o Equipamento de Remoção a Laser de Semicondutores oferece uma alternativa precisa e não destrutiva que minimiza a perda de material e a tensão superficial, ao mesmo tempo em que aumenta a produtividade. Ele suporta uma ampla variedade de materiais cristalinos e compostos e pode ser perfeitamente integrado em linhas de produção de semicondutores front-end ou midstream.

Com comprimentos de onda de laser configuráveis, sistemas de foco adaptativos e mandris de wafer compatíveis com vácuo, este equipamento é particularmente adequado para corte de lingotes, criação de lamelas e destacamento de filmes ultrafinos para estruturas de dispositivos verticais ou transferência de camadas heteroepitaxiais.

Parâmetros do Equipamento de Remoção a Laser de Semicondutores

Princípio de Funcionamento do Equipamento de Remoção a Laser de Semicondutores

O mecanismo central do Equipamento de Remoção a Laser de Semicondutores baseia-se na fotodegradação ou ablação seletiva na interface entre o lingote doador e a camada epitaxial ou alvo. Um laser UV de alta energia (tipicamente KrF a 248 nm ou lasers UV de estado sólido em torno de 355 nm) é focado através de um material doador transparente ou semitransparente, onde a energia é absorvida seletivamente a uma profundidade predeterminada.

Essa absorção de energia localizada cria uma fase gasosa de alta pressão ou uma camada de expansão térmica na interface, que inicia a delaminação limpa do wafer superior ou da camada do dispositivo da base do lingote. O processo é finamente ajustado ajustando parâmetros como largura do pulso, fluência do laser, velocidade de varredura e profundidade focal do eixo z. O resultado é uma fatia ultrafina — muitas vezes na faixa de 10 a 50 µm — separada de forma limpa do lingote pai, sem abrasão mecânica.

Este método de remoção a laser para desbaste de lingotes evita a perda de corte e os danos na superfície associados à serragem com fio de diamante ou lapidação mecânica. Ele também preserva a integridade do cristal e reduz os requisitos de polimento a jusante, tornando o Equipamento de Remoção a Laser de Semicondutores uma ferramenta revolucionária para a produção de wafers de última geração.

Aplicações do Equipamento de Remoção a Laser de Semicondutores

O Equipamento de Remoção a Laser de Semicondutores encontra ampla aplicabilidade no desbaste de lingotes em uma variedade de materiais e tipos de dispositivos avançados, incluindo:

• Desbaste de Lingotes de GaN e GaAs para Dispositivos de Potência
  Permite a criação de wafers finos para transistores e diodos de potência de alta eficiência e baixa resistência.

​

• Reclamação de Substrato de SiC e Separação de Lamelas
  Permite a remoção em escala de wafer de substratos de SiC a granel para estruturas de dispositivos verticais e reutilização de wafers.

​

• Corte de Wafer de LED
  Facilita a remoção de camadas de GaN de lingotes de safira espessos para produzir substratos de LED ultrafinos.

​

• Fabricação de Dispositivos de RF e Micro-ondas
  Suporta estruturas de transistor de alta mobilidade de elétrons (HEMT) ultrafinas necessárias em sistemas 5G e radar.

​

• Transferência de Camada Epitaxial
  Destaca com precisão as camadas epitaxiais de lingotes cristalinos para reutilização ou integração em heteroestruturas.

​

• Células Solares de Filme Fino e Fotovoltaicos
  Usado para separar camadas absorvedoras finas para células solares flexíveis ou de alta eficiência.

Em cada um desses domínios, o Equipamento de Remoção a Laser de Semicondutores oferece controle incomparável sobre a uniformidade da espessura, qualidade da superfície e integridade da camada.

Vantagens do Desbaste de Lingotes a Laser

• Perda de Material Zero-Kerf
  Em comparação com os métodos tradicionais de corte de wafers, o processo a laser resulta em quase 100% de utilização do material.

​

• Estresse e Empenamento Mínimos
  A remoção sem contato elimina a vibração mecânica, reduzindo a curvatura do wafer e a formação de microfissuras.

​

• Preservação da Qualidade da Superfície
  Nenhuma lapidação ou polimento pós-desbaste é necessária em muitos casos, pois a remoção a laser preserva a integridade da superfície superior.

​

• Alta Produtividade e Pronto para Automação
  Capaz de processar centenas de substratos por turno com carregamento/descarregamento automatizado.

​

• Adaptável a Múltiplos Materiais
  Compatível com GaN, SiC, safira, GaAs e materiais III-V emergentes.

​

• Mais Seguro para o Meio Ambiente
  Reduz o uso de abrasivos e produtos químicos agressivos típicos nos processos de desbaste à base de suspensão.

​

• Reutilização do Substrato
  Os lingotes doadores podem ser reciclados para vários ciclos de remoção, reduzindo significativamente os custos de material.

Perguntas Frequentes (FAQ) do Equipamento de Remoção a Laser de Semicondutores

P1: Qual faixa de espessura o Equipamento de Remoção a Laser de Semicondutores pode atingir para fatias de wafer?
A1: A espessura típica da fatia varia de 10 µm a 100 µm, dependendo do material e da configuração.

P2: Este equipamento pode ser usado para afinar lingotes feitos de materiais opacos como SiC?
A2: Sim. Ao ajustar o comprimento de onda do laser e otimizar a engenharia da interface (por exemplo, camadas intermediárias sacrificiais), mesmo materiais parcialmente opacos podem ser processados.

P3: Como o substrato doador é alinhado antes da remoção a laser?
A3: O sistema usa módulos de alinhamento baseados em visão sub-mícron com feedback de marcas fiduciais e varreduras de refletividade da superfície.

P4: Qual é o tempo de ciclo esperado para uma operação de remoção a laser?
A4: Dependendo do tamanho e espessura do wafer, os ciclos típicos duram de 2 a 10 minutos.

P5: O processo requer um ambiente de sala limpa?
A5: Embora não seja obrigatório, a integração em sala limpa é recomendada para manter a limpeza do substrato e o rendimento do dispositivo durante operações de alta precisão.
