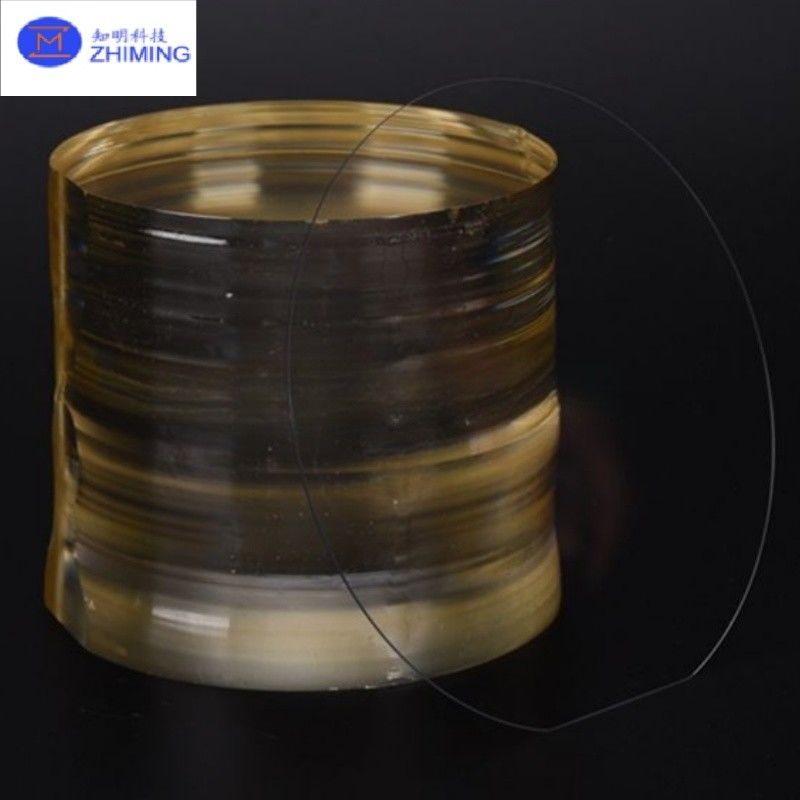

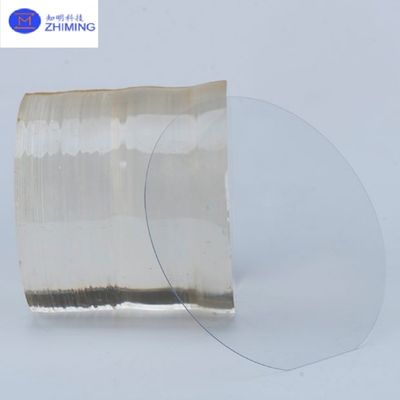

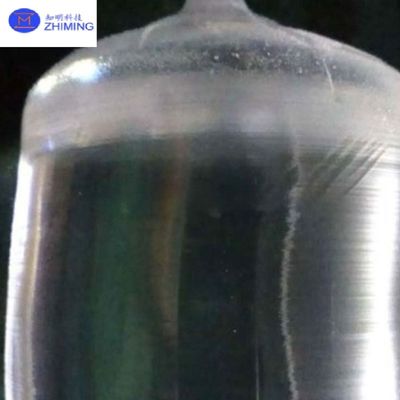

Niobato de lítio LiNbO3 Cristal de ingota de alta frequência SAW
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Tempo de entrega: | 8WEEKS |
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Materiais: | Wafers LiNbO3 de qualidade óptica | Temperatura de Curie: | 1142 ± 2,0°C |
|---|---|---|---|
| Ângulo de corte: | X/Y/Z etc. | Diâmetro/tamanho: | 2/3"/4"/6"/8" |
| TTV: | 3 μm | Embalagem: | 25 pcs por caixa |
| Destacar: | Ingota de cristal LiNbO3 de alta frequência,Saw LiNbO3 Cristal Ingot,Ingota de cristal de alta frequência SAW LiNbO3 |
||
Descrição de produto
Niobato de lítio (LiNbO3) Cristal EO/PO Componentes Defesa de telecomunicações SAW de alta frequência
Introdução
O niobato de lítio (LN) é um material ferroelétrico com excelentes propriedades eletro-ópticas, não lineares e piezoelétricas.
Os cristais de niobato de lítio são materiais essenciais para guias de ondas ópticos, telefones celulares, sensores piezoelétricos, moduladores ópticos e várias outras aplicações ópticas lineares e não lineares.
A principal aplicação do niobato de lítio (LN) é em dispositivos de ondas acústicas de superfície (SAW) para equipamentos de telecomunicações.
Na comunicação de voz e de dados, os dispositivos SAW, como filtros SAW e duplexes SAW, são instalados em equipamentos de comunicação como filtros para evitar ruído e interferência.Os cristais de niobato de lítio (LN) também são utilizados em aplicações ópticas.
O niobato de lítio (LiNbO3) é um material ferroelétrico adequado para diversas aplicações.e características piezoelétricasAs aplicações que aproveitam os grandes coeficientes eletro-ópticos da LN incluem a modulação óptica infravermelha e a comutação Q.
Aplicações que exploram o grande coeficiente d não linear do LiNbO3 incluem oscilação paramétrica óptica, mistura de diferença de frequência para gerar comprimentos de onda infravermelhos ajustáveis,e geração da segunda harmonia.
Aplicações que utilizam suas propriedades piezoelétricas incluem transdutores ultra-sônicos e dispositivos SAW.
Especificações
| Materiais | Grau ópticoWaffles de LiNbO3 | |
| Temperatura de Curie | 1142 ± 2,0°C | |
| Ângulo de corte | X/Y/Z etc. | |
| Diâmetro/tamanho | 2/3"/4"/6"/8" | |
| Tol (±) | < 0,20 mm | |
| Espessura | 0.1 ~ 0,5 mm ou mais | |
| Flat primário | 16 mm/22 mm /32 mm | |
| TTV | 3 μm | |
| Incline-se. | - Trinta | |
| Warp. | < 40 μm | |
| Orientação plana | Todos disponíveis | |
| Tipo de superfície | Polido de lado único/polido de lado duplo | |
| Lado polido Ra | < 0,5 nm | |
| S/D | 20/10 | |
| Critérios de borda | R=0,2 mm ou Bullnose | |
| Opticamente dopados | Fe/Zn/MgO, etc., para wafers LN< de qualidade óptica | |
| Critérios de superfície da wafer | Índice de refração | No=2.2878/Ne=2.2033 @632nm comprimento de onda |
| Contaminação, | Nenhum | |
| Partículas ¢> 0,3 μm | Caso não seja necessário | |
| Riscar, despedaçar | Nenhum | |
| Defeito | Sem rachaduras, arranhões, marcas de serra, manchas | |
| Embalagem | Qty/caixa de wafer | 25 pcs por caixa |
Propriedades.
- Não.Propriedades térmicas
Do ponto de vista térmico, os cristais de niobato de lítio (LiNbO3) apresentam uma excelente estabilidade.O que significa que mantêm propriedades piezoelétricas mesmo a temperaturas elevadas.Esta estabilidade térmica garante uma funcionalidade fiável em condições de alta temperatura, aumentando a sua praticidade em aplicações de alta temperatura.
- Não.Propriedades mecânicas
Mecanicamente, o niobato de lítio é relativamente duro e durável.Esta característica aumenta a sua resistência ao estresse físico, tornando-o ideal para aplicações que exigem robustez mecânica.
Propriedades acústico-ópticas- Não.
Os cristais de niobato de lítio demonstram propriedades acústico-ópticas notáveis, caracterizadas por elevados coeficientes acústico-ópticos.permitindo a modulação da luz através do somEsta propriedade é amplamente explorada em aparelhos acustico-ópticos.
- Não.Propriedades Ferroelétricas
O LiNbO3 é um cristal ferroelétrico, o que significa que apresenta domínios espontaneamente polarizados que podem ser reorientados por um campo elétrico externo.Moduladores eletro-ópticos, e outras aplicações que exijam um controlo preciso da polarização.
- Não.Propriedades físicas
Um atributo crítico dos cristais de niobato de lítio é a sua significativa não-linearidade óptica, que sustenta a sua ampla utilidade na óptica.divisão da luz incidente em dois feixes polarizados ortogonalmente.
Propriedades químicas
O LiNbO3 demonstra uma excelente estabilidade química, tornando-o altamente atraente para diversas aplicações.permitindo a utilização em ambientes onde a resistência química é essencial.
Propriedades elétricas
Como um material piezoelétrico, o niobato de lítio converte de forma única o estresse mecânico em carga elétrica.
- Não.Propriedades ópticas
Os cristais de niobato de lítio possuem excelentes propriedades ópticas, incluindo alta transmissão na faixa espectral visível a infravermelho médio.Esta ampla janela de transmissão desempenha um papel fundamental nas aplicações ópticas, permitindo uma propagação e interação eficientes da luz.
Aplicações do niobato de lítio (LiNbO3)
Aplicações piezoelétricas
Os cristais de niobato de lítio apresentam um desempenho piezoelétrico excepcional devido à sua alta temperatura de Curie.
Baixo coeficiente de temperatura da piezoelectricidade, elevado coeficiente de acoplamento eletromecânico, baixa perda dielétrica, propriedades físico-químicas estáveis, excelente maquinabilidade,e capacidade para fabricar grandesEm comparação com os materiais piezoelétricos convencionais como o quartzo, o niobato de lítio possui uma velocidade acústica mais elevada, permitindo o desenvolvimento de dispositivos de alta frequência.
Essas propriedades tornam o niobato de lítio adequado para ressonadores, transdutores, linhas de atraso, filtros e outros componentes.Aplicações abrangem campos civis como as comunicações móveis, comunicações por satélite, processamento de sinais digitais, televisões, radiodifusão, radar e teledetecção, bem como sectores militares, incluindo contramedidas eletrónicas, fusíveis,e sistemas de orientação.
Aplicações ópticas
Além das suas propriedades piezoelétricas, os cristais de niobato de lítio (LiNbO3) apresentam efeitos fotoelétricos ricos,com efeitos eletro-ópticos e efeitos ópticos não lineares sendo particularmente proeminentes e amplamente utilizadosAlém disso, os cristais de LiNbO3 podem ser fabricados em guias de onda ópticos de alta qualidade através de troca de prótons ou difusão de titânio, e cristais periodicamente polidos através de reversão de polir.Estas capacidades permitem a sua aplicação em moduladores eletro-ópticos , moduladores de fase, interruptores ópticos integrados, interruptores Q eletro-ópticos, defletores eletro-ópticos, sensores de alta tensão, sensores de frente de onda,Osciladores paramétricos ópticos Além disso, componentes à base de LiNbO3, tais como prismas de cunha birefringentes, dispositivos ópticos holográficos, detectores piroeléctricos infravermelhos,Também foram notificados casos de laser de guia de ondas dopado com erbio..
Perguntas e respostas
Q1: O que é o niobato de lítio (LiNbO3)? Quais são as suas principais propriedades?
A1
O niobato de lítio (LiNbO3) é um material ferroelétrico com propriedades essenciais:
Efeito eletro-óptico: permite o controlo da luz para moduladores ópticos de alta velocidade.
Óptica não linear: Suporta a conversão de frequência (por exemplo, geração de segundo harmônico).
Efeito piezoelétrico: converte a tensão mecânica em sinais elétricos para sensores.
Alta temperatura de Curie (~1142°C): estável em condições extremas.
Ampla transparência óptica: Eficaz a partir de 400 nm (visível) até 5 μm (infravermelho médio).
Q2: Quais são as principais aplicações do niobato de lítio?
A2:
As principais aplicações incluem:
Comunicações ópticas: Moduladores, multiplexadores de divisão de comprimento de onda.
Óptica não linear: lasers (OPO, SHG), oscilação paramétrica óptica.
Dispositivos piezoeléctricos: filtros SAW, transdutores ultrasónicos.
Dispositivos eletro-ópticos: Q-comutadores, comutadores fotónicos.
Defesa e Aeroespacial: Radar, contramedidas electrónicas, detectores de radiação.
P3: O que é o niobato de lítio?
A13:
O niobato de lítio (LiNbO3) é um material ferroelétrico com propriedades ópticas, piezoelétricas e não-lineares.
