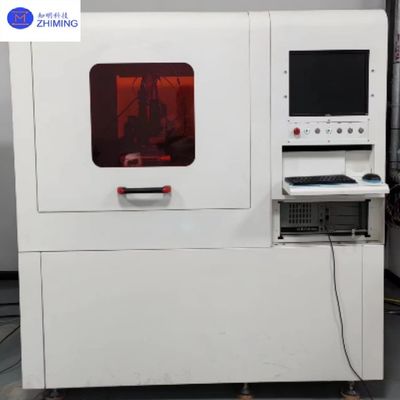

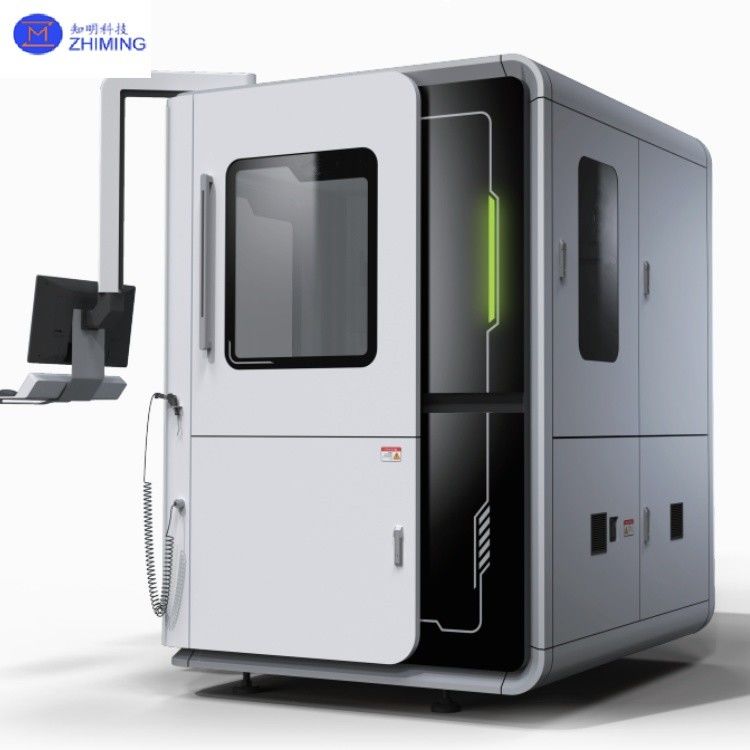

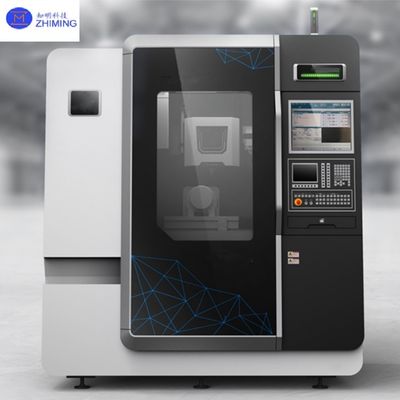

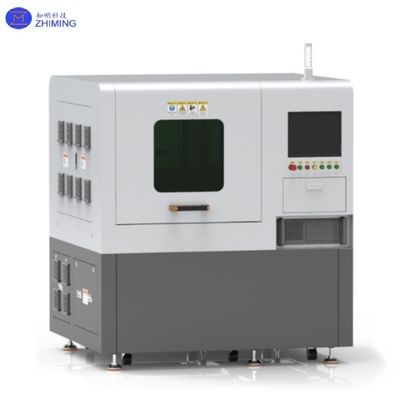

Equipamento de laser microjet de corte de wafer de alta precisão AR processamento de lentes de carburo de silício
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Volume do balcão:: | 300*300*150 | Precisão de posicionamento μm:: | +/-5 |
|---|---|---|---|
| Precisão de posicionamento repetido μm:: | +/-2 | Tipo de comando numérico:: | DPSS Nd:YAG |
| Destacar: | Processamento de lentes de carburo de silício AR,Equipamento a laser microjet,Equipamento de laser microjet de alta precisão |
||
Descrição de produto
Introdução ao produto
O equipamento de tecnologia de laser microjet é uma combinação de laser e tecnologia avançada de processamento de jato de água de alta velocidade, cujo núcleo reside no uso de foco de feixe de laser acoplado a jato de água de alta velocidade,através do laser de guia de jato de água atuando com precisão na superfície da peça de trabalhoEsta tecnologia tem vantagens significativas no domínio do processamento de materiais duros e frágeis,e também mostra uma ampla gama de potenciais de aplicação em muitos campos como semicondutores, aeroespacial e dispositivos médicos.
O equipamento de tecnologia microjet laser é constituído principalmente por um sistema laser, um sistema de acoplamento de água leve, um sistema de máquinas-ferramenta de alta precisão, um sistema de bomba de água pura/alta pressão,Sistema de identificação visual e sistema de software de controlo de máquinas-ferramenta elétricas de água leveEntre eles, o sistema de laser adota um laser sólido de nanossegundos com comprimento de onda de 532/1064nm e obtém alta potência de saída através da tecnologia de duplicação de frequência.O sistema de acoplamento de água óptica transmite o feixe de laser através da fibra óptica e é acoplado com o jato de água de alta velocidade para alcançar o efeito de resfriamento e direção do feixe de laser.
Principais vantagens
O princípio de funcionamento da tecnologia do laser microjet consiste em focar o feixe de laser no jato de água de alta velocidade, formando um efeito de reflexão total,de modo que a energia do laser é uniformemente distribuída na parede interna da coluna de águaQuando o feixe de laser atinge a superfície da peça de trabalho, ele é guiado e resfriado pelo jato de água para obter corte ou usinagem precisa.Mas também reduz eficazmente as perdas de material e as áreas afectadas pelo calor.
Especificações
| Volume da bancada | 300*300*150 | 400*400*200 |
| Eixo linear XY | Motor linear. | Motor linear. |
| Eixo linear Z | 150 | 200 |
| Precisão de posicionamento μm | +/-5 | +/-5 |
| Precisão de posicionamento repetida μm | +/-2 | +/-2 |
| Aceleração G | 1 | 0.29 |
| Controle numérico | 3 eixos /3+1 eixos /3+2 eixos | 3 eixos /3+1 eixos /3+2 eixos |
| Tipo de comando numérico | DPSS Nd:YAG | DPSS Nd:YAG |
| Comprimento de onda nm | Outros produtos | Outros produtos |
| Potência nominal W | 50/100/200 | 50/100/200 |
| Jato de água | 40 a 100 | 40 a 100 |
| Barra de pressão do bico | 50 a 100 | 50-600 |
| Dimensões (máquina de trabalho) (largura * comprimento * altura) mm | 1445*1944*2260 | 1700*1500*2120 |
| Dimensão (cabinete de controlo) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| Peso (equipamento) T | 2.5 | 3 |
| Peso (cabinete de controlo) KG | 800 | 800 |
| Capacidade de processamento |
A rugosidade da superfície Ra≤1,6um Velocidade de abertura ≥ 1,25 mm/s Corte da circunferência ≥ 6 mm/s Velocidade de corte linear ≥ 50 mm/s |
A rugosidade da superfície Ra≤1,2 mm Velocidade de abertura ≥ 1,25 mm/s Corte da circunferência ≥ 6 mm/s Velocidade de corte linear ≥ 50 mm/s |
|
Para o cristal de nitruro de gálio, materiais semicondutores de faixa ultra larga (diamante/óxido de gálio), materiais especiais aeroespaciais, substrato cerâmico de carbono LTCC, fotovoltaicos,Processamento de cristais de scintillador e de outros materiais. Nota: A capacidade de processamento varia em função das características do material |
||
Aplicações
Processamento de materiais semicondutores e aeroespaciais de terceira geração: utilizado para o processamento de precisão de materiais semicondutores de terceira geração, como o carburo de silício e o nitreto de gálio,Fabricação de máquinas de lavar roupa e de artigos semelhantes.
Processamento de peças de dispositivos médicos: adequado para corte e processamento de alta precisão de stents cardiovasculares, implantes, ferramentas cirúrgicas e outros instrumentos médicos.
Corte de lingotes: Usado para corte eficiente de materiais semicondutores, como wafers de silício e lingotes de carburo de silício.
Processamento de materiais duros e frágeis: incluindo diamantes, nitruro de silício e outros materiais de processamento de peças complexas.
Serviço ZMSH
Soluções personalizadas: Fornecer design de equipamentos personalizados e otimização de processos de acordo com as necessidades do cliente.
Apoio técnico e formação: Fornecer formação e apoio técnico para os clientes no funcionamento dos equipamentos, a fim de garantir que os clientes possam utilizar os equipamentos de forma eficiente.
Serviço pós-venda: fornecer manutenção técnica a longo prazo e fornecimento de peças sobressalentes para garantir o funcionamento estável dos equipamentos.
Cooperação em matéria de I&D: Desenvolver conjuntamente novas tecnologias ou novos processos com os clientes para promover a modernização industrial.
