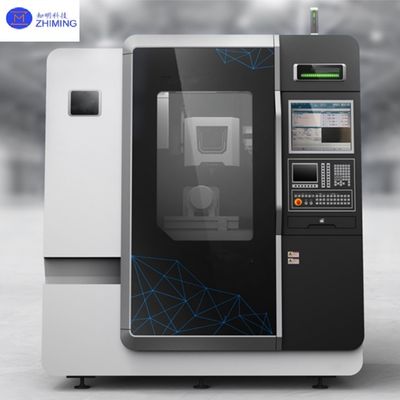

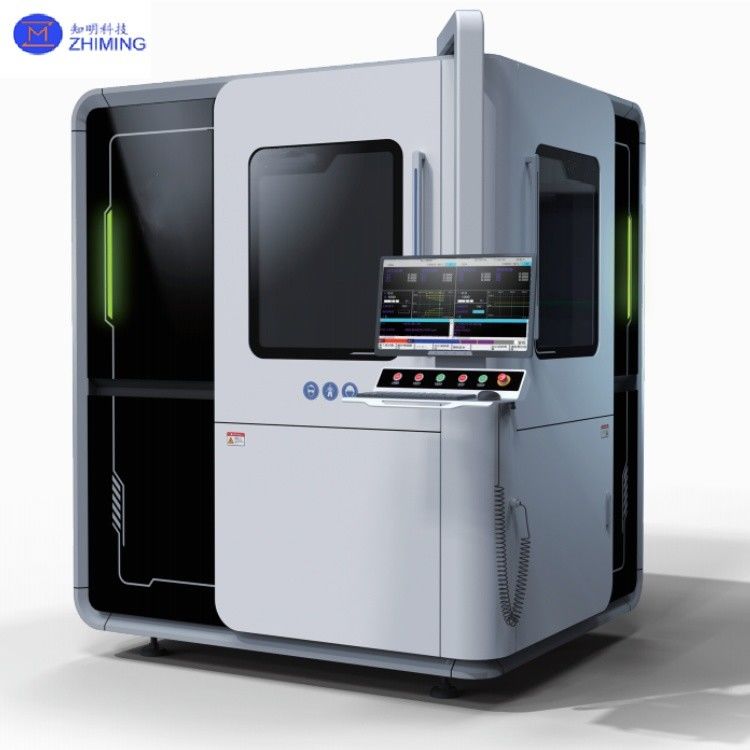

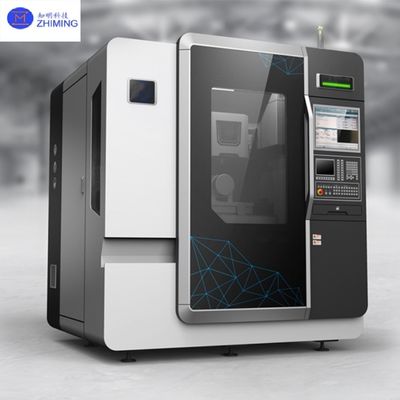

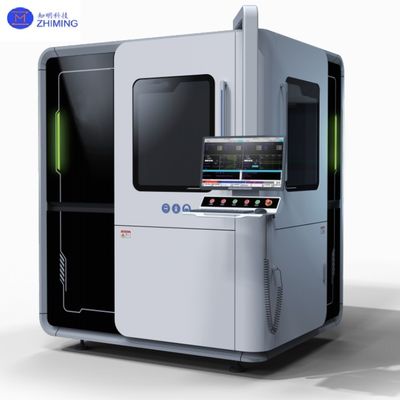

Equipamento de laser microjet Laser de alta energia e tecnologia de jato líquido de micrões
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Volume do balcão:: | 300*300*150 | Precisão de posicionamento μm:: | +/-5 |
|---|---|---|---|
| Precisão de posicionamento repetido μm:: | +/-2 | Tipo de comando numérico:: | DPSS Nd:YAG |
| Destacar: | Equipamento a laser microjet,Equipamento de jato líquido Microjet,Equipamento a laser Microjet de alta energia |
||
Descrição de produto
Introdução ao produto
O equipamento a laser microjet é um sistema de usinagem de alta precisão inovador,que combina habilmente a tecnologia laser com jato de líquido para alcançar a usinagem de precisão guiando o feixe de laser através do meio líquidoEste design exclusivo permite-lhe controlar eficazmente o calor e evitar danos ao material durante o processamento, mantendo ao mesmo tempo uma precisão de processamento extremamente elevada.Plataforma avançada de movimento multi-eixo e função de monitorização em tempo real, o sistema pode adaptar-se a uma variedade de necessidades de processamento, desde semicondutores até materiais superduros.Mas também limpa automaticamente a área de usinagem, especialmente adequado para ambientes de produção com requisitos de limpeza rigorosos.Todo o sistema reflete a altura técnica da fabricação de precisão moderna e fornece uma nova solução para o processamento industrial exigente.
Processamento a laser por microjet
Especificações
| Volume da bancada | 300*300*150 | 400*400*200 |
| Eixo linear XY | Motor linear. | Motor linear. |
| Eixo linear Z | 150 | 200 |
| Precisão de posicionamento μm | +/-5 | +/-5 |
| Precisão de posicionamento repetida μm | +/-2 | +/-2 |
| Aceleração G | 1 | 0.29 |
| Controle numérico | 3 eixos /3+1 eixos /3+2 eixos | 3 eixos /3+1 eixos /3+2 eixos |
| Tipo de comando numérico | DPSS Nd:YAG | DPSS Nd:YAG |
| Comprimento de onda nm | Outros produtos | Outros produtos |
| Potência nominal W | 50/100/200 | 50/100/200 |
| Jato de água | 40 a 100 | 40 a 100 |
| Barra de pressão do bico | 50 a 100 | 50-600 |
| Dimensões (máquina de trabalho) (largura * comprimento * altura) mm | 1445*1944*2260 | 1700*1500*2120 |
| Dimensão (cabinete de controlo) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| Peso (equipamento) T | 2.5 | 3 |
| Peso (cabinete de controlo) KG | 800 | 800 |
| Capacidade de processamento |
A rugosidade da superfície Ra≤1,6um Velocidade de abertura ≥ 1,25 mm/s Corte da circunferência ≥ 6 mm/s Velocidade de corte linear ≥ 50 mm/s |
A rugosidade da superfície Ra≤1,2 mm Velocidade de abertura ≥ 1,25 mm/s Corte da circunferência ≥ 6 mm/s Velocidade de corte linear ≥ 50 mm/s |
|
Para o cristal de nitruro de gálio, materiais semicondutores de faixa ultra larga (diamante/óxido de gálio), materiais especiais aeroespaciais, substrato cerâmico de carbono LTCC, fotovoltaicos,Processamento de cristais de scintillador e de outros materiais. Nota: A capacidade de processamento varia em função das características do material |
||
Microjet laser de carburo de silício cortado redondo
Aplicações
No campo da fabricação de semicondutores,O equipamento laser microjet tornou-se um equipamento chave para o usinagem de precisão de vários materiais semicondutores em virtude de suas características únicas de processamento a frioA tecnologia é amplamente utilizada no processamento de materiais semicondutores de terceira geração, incluindo o corte e fatiamento de wafers de carburo de silício (SiC) e nitruro de gálio (GaN),que podem ser cortados de forma invisível, sem que haja cisalhamento, e é especialmente adequado para o mecanizado de precisão de wafers ultrafinos.O equipamento é utilizado para perfuração de alta precisão de buracos de silicone através de IC 3D (TSV), bem como processos de abertura de janelas para recableamento de camadas (RDL), garantindo a precisão de usinagem de micrômetros.A tecnologia de laser microjet também mostra excelentes capacidades de corte e corteAlém disso, no substrato cerâmico, o nitruro de alumínio (AlN) e outros materiais de embalagem eletrónicos são utilizados para o processamento de micro-buracos.Fabricação em que o teor de ácido acético não exceda 30% em peso de sódio, a tecnologia pode alcançar um efeito de processamento não destrutivo de alta qualidade, para a miniaturização do dispositivo semicondutor e alto desempenho para fornecer uma solução de fabricação confiável.
Caso de tratamento
Serviço ZMSH
· Projeto de soluções personalizadas: configuração de equipamento personalizada de acordo com os requisitos do cliente (como o processamento de wafers SiC/GaN).Cerâmica, compósitos, etc.).
· Apoio ao desenvolvimento de processos: fornecer um pacote de parâmetros de corte, perfuração, gravação e outros processos.
· Instalação e formação de equipamentos: comissionamento e calibração no local por engenheiros profissionais.
Treinamento técnico do operador (incluindo as especificações das salas limpas).
· Manutenção e actualização pós-venda: garantia do inventário de peças de reposição essenciais (laser, bocal, etc.)
