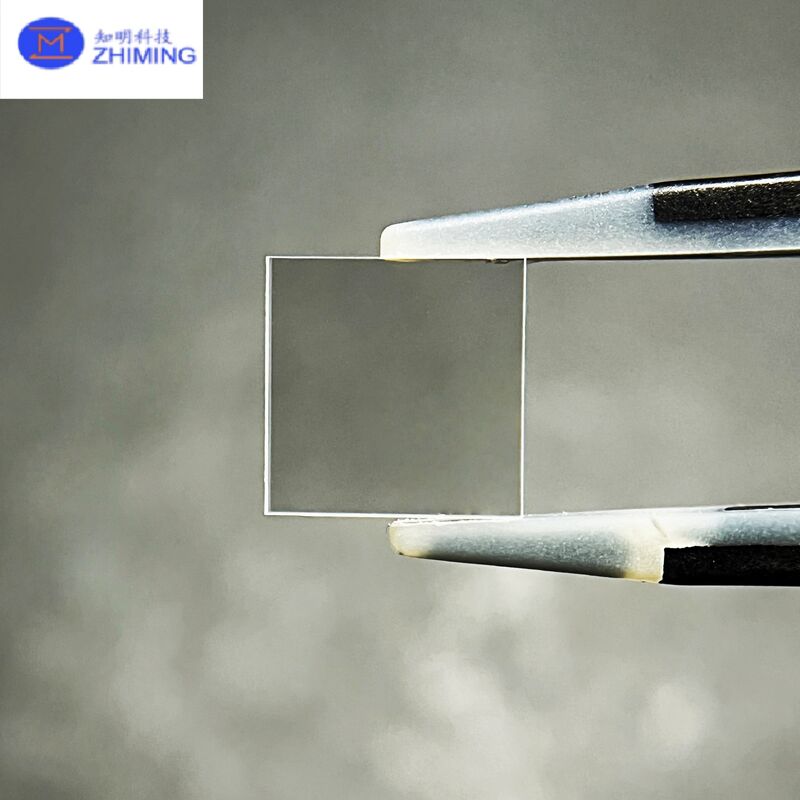

Placa quadrada de zafiro personalizada (polida de dois lados)

As placas quadradas de safira personalizadas com polimento óptico de dois lados são componentes de alta precisão fabricados a partir de óxido de alumínio de cristal único de qualidade superior (Al2O3).excelente transmissão óptica, excelente estabilidade térmica e resistência química superior, a safira é um dos materiais mais confiáveis utilizados em aplicações ópticas e industriais avançadas.O polir de dois lados garante que ambas as superfícies da chapa alcancem uma rugosidade e planosidade de grau de espelho, tornando a peça adequada para aplicações que exigem transmissão de luz precisa, baixa dispersão e alta precisão geométrica.

Em comparação com as placas polidas de um lado, as placas quadradas de safira polidas de dois lados oferecem maior simetria, melhor paralelismo, melhor planície e superior uniformidade óptica.Eles são amplamente utilizados em sistemas de laser, janelas ópticas, instrumentos científicos, equipamentos de semicondutores, dispositivos de espectroscopia e janelas de observação em ambientes adversos.

1Características do material

O safiro é uma forma de cristal único de corindo e está entre os materiais ópticos mais duros disponíveis, classificando-se em 9 na escala de Mohs.As suas propriedades tornam-no ideal para a estabilidade a longo prazo em ambientes exigentes.

As principais vantagens dos materiais incluem:

•Transmissão espectral ultra larga:
O safiro é transparente de 150 nm (UV profundo) a mais de 5,5 μm (IR), permitindo aplicações multi-espectrais.

• Excelente resistência mecânica:
A alta resistência à compressão, resistência à dobra e resistência à abrasão garantem durabilidade sob carga mecânica pesada ou desgaste contínuo.

• Estabilidade química superior:
Resistente a ácidos, álcalis e a maioria dos solventes químicos, tornando-o adequado para ambientes corrosivos e de alta pressão.

• Alta estabilidade térmica:
O safiro resiste a temperaturas de até 1600 °C em atmosferas inertes e mantém a integridade estrutural sob rápidas mudanças térmicas.

2Características do produto (polido de dois lados)

1) Polido óptico de dupla face de alta precisão

Ambas as superfícies são polidas com qualidade óptica, com uma rugosidade da superfície tão baixa quanto Ra < 1 nm. Isto reduz a dispersão, aumenta a clareza óptica,e suporta sistemas de laser ou imagem de alta precisão.

2) Excelente aplanamento e paralelismo

O polimento de lado duplo suporta a remoção simétrica de material, permitindo graus de planície elevados, como λ/4, λ/8, λ/10 ou mesmo λ/20 mediante solicitação.005 mm para aplicações que impliquem interferências, cavidades a laser, ou medição de alta precisão.

3) Alta uniformidade óptica

A uniformidade da espessura e da qualidade da superfície garante um desempenho óptico fiável com distorções mínimas da frente de onda, crucial na metrologia de precisão e na investigação científica.

4) Forte durabilidade ambiental

A dureza, a estabilidade térmica e a resistência química do safiro tornam as placas adequadas para exposição prolongada a condições abrasivas, de alta temperatura ou corrosivas.

5) Design totalmente personalizável

Formas personalizadas, dimensões, camadas, tolerâncias de espessura, orientação (plano C, plano A, plano R) e opções de revestimento (AR, IR, AF) estão disponíveis para diversas aplicações.

3Especificações normalizadas (totalmente personalizáveis)

4. Campos de aplicação

1) Sistemas a laser de alta potência

As placas de safira duplamente polidas fornecem excelente transmissão e baixa dispersão para janelas a laser, sistemas de distribuição de feixe e componentes ópticos de alta energia.

2) Medição óptica e interferometria

Graças à extremamente alta planitud e paralelicidade, são ideais para interferômetros, cavidades de Fabry-Pérot, etalões, equipamentos de medição de frente de onda e planos ópticos de precisão.

3) Instrumentos científicos e de laboratório

Usado como janelas de visualização, substratos de amostra, óptica de inspeção e revestimentos protetores em equipamentos de espectroscopia, imagem e análise.

4) Equipamento semicondutor e industrial

Aplicável em fornos de alta temperatura, câmaras de plasma, ferramentas de inspeção de wafer e sensores de precisão devido à sua resistência ao calor e aos produtos químicos.

5) Ambiente hostil e janelas protetoras

A resistência incomparável do safiro torna-o adequado para câmeras aeroespaciais, instrumentos subaquáticos, dispositivos de inspeção de campos petrolíferos e janelas de observação de alta pressão.

6) Óptica de consumo e miniatura de alta qualidade

Usado para micro-óptica, sensores biométricos, janelas de pequena abertura e placas de proteção em miniatura personalizadas.

5. Vantagens das placas de safira polidas de dois lados

1. Desempenho óptico superiorpara aplicações de transmissão, imagem e laser

2. Revestimento de espelhos de dois ladosgarante simetria e baixo erro da frente de onda

3. Alta durabilidadecontra impactos físicos, arranhões e desgaste

4. Excelente compatibilidadecom revestimentos e processos de ligação

5. Ideal para montagens de precisãoRequerendo geometria apertada e consistência óptica

6. FAQ

P1: Qual é a diferença entre safira polida de lado único e de lado duplo?
O zafiro polido de dois lados tem ambas as superfícies acabadas com qualidade óptica, oferecendo maior planitude, paralelismo e uniformidade óptica – ideal para sistemas ópticos de alta precisão.As placas polidas de um lado são mais econômicas quando é necessária apenas uma superfície óptica.

P2: Quão finas podem ser as placas quadradas de safira?
Podemos fabricar placas tão finas quanto 0,20 mm, dependendo do tamanho. Peças ultrafinas podem ser avaliadas com base nas exigências do cliente.

P3: Oferece revestimentos?
Sim. AR (lado único ou duplo), AF (anti-impressão digital), revestimentos IR e filmes metálicos estão disponíveis.
