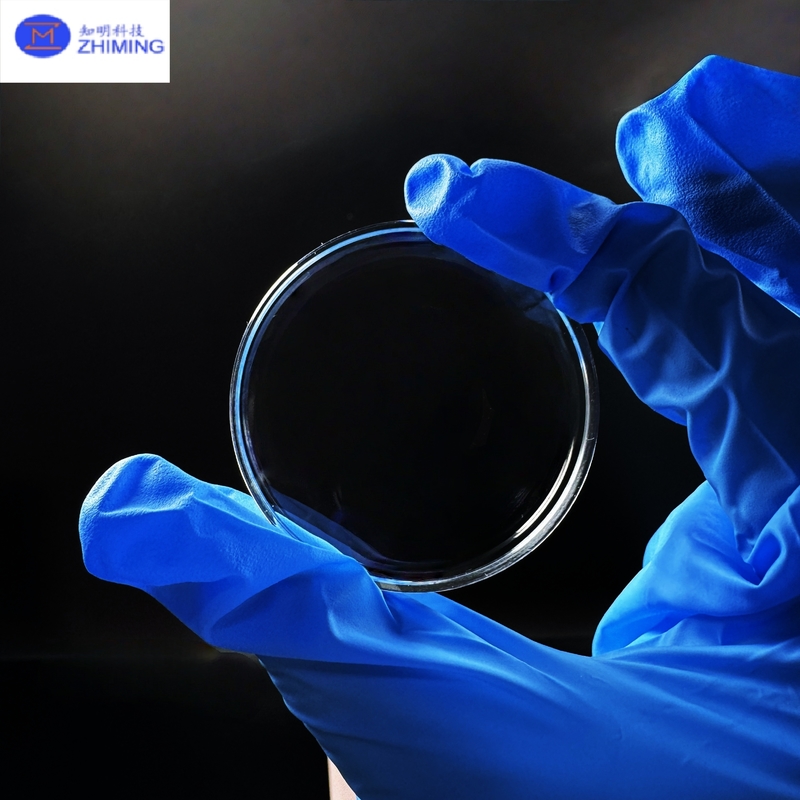

Visão Geral da Janela Óptica de Safira

As janelas ópticas de safira são componentes de alto desempenho feitos de óxido de alumínio monocristalino (Al₂O₃).
Devido à sua estrutura cristalina única, as janelas de safira exibem:

• Dureza excepcional

• Excelente transmissão óptica

• Estabilidade térmica e química superior

• Resistência mecânica excepcional

São amplamente utilizadas em aplicações aeroespaciais, de defesa, óticas, instrumentos médicos e industriais, onde durabilidade e confiabilidade são críticas.

Especificações Típicas (Personalizáveis) da Janela Óptica de Safira

• Diâmetro: 5 mm – 300 mm

• Espessura: 0,1 mm – 20 mm

• Precisão da Superfície: opções de λ/10, λ/4, λ/2

• Paralelismo: ＆lt;1 arcmin

• Qualidade da Superfície: 10/5, 20/10, 40/20 (MIL-PRF-13830B)

• Transmissão: ＆gt;85% no espectro visível (sem revestimento)

• Opções de Revestimento: AR, HR, banda dupla ou revestimentos personalizados

Visão Geral do Processo de Fabricação da Janela Óptica de Safira

1. Crescimento do Cristal

   • Alumina de alta pureza é fundida e cultivada em cristais de safira (métodos Czochralski ou Kyropoulos).

   • O controle preciso garante cristais únicos, sem defeitos e opticamente claros.

2. Corte

   • Os lingotes de safira são fatiados em blanks usando serras de fio diamantado ou corte a laser.

   • A orientação é controlada para otimizar as propriedades ópticas.

3. Moagem

   • A moagem mecânica reduz a espessura e garante superfícies planas e paralelas.

   • Abrasivos de diamante são usados para modelagem de precisão.

4. Polimento

   • O polimento de alta precisão atinge a rugosidade da superfície de grau óptico (RMS < 1 nm).

   • Determina a transmissão final e a qualidade da imagem.

5. Inspeção de Qualidade

   • Interferômetros, microscópios e testadores de transmissão medem planicidade, paralelismo e clareza óptica.

   • Apenas janelas qualificadas prosseguem para o acabamento.

6. Revestimento (Opcional)

   • Revestimentos AR, HR ou multicamadas são aplicados para melhor desempenho.

7. Limpeza e Embalagem

   • A limpeza ultrassônica remove partículas e contaminantes.

   • Embalado em ambientes limpos e protetores para evitar danos.

Aplicações da Janela Óptica de Safira

• Sistemas a Laser: Janelas a laser de alta potência para proteção e transmissão

• Aeroespacial e Defesa: Cúpulas de mísseis, sensores de aeronaves, ótica de satélites

• Instrumentos UV/IV: Espectrômetros UV, detectores IV, sistemas de imagem

• Dispositivos Médicos: Equipamentos de cirurgia a laser, endoscópios, instrumentos de diagnóstico

• Monitoramento Industrial: Janelas de fornos, sensores de pressão, diagnósticos de plasma

Vantagens da Janela Óptica de Safira

• Longa vida útil, reduzindo os custos de manutenção

• Excelente desempenho em ambientes extremos (alta temperatura, alta pressão, condições corrosivas)

• Alta transmissão óptica em um amplo espectro

• Totalmente personalizável para diversas aplicações científicas, industriais e de defesa

FAQ (Perguntas Frequentes) da Janela Óptica de Safira

P1: Qual é a diferença entre janelas de safira e janelas de quartzo ou vidro?
A1: As janelas de safira são muito mais duras (Mohs 9 vs. Mohs 5–7), mais duráveis e podem suportar ambientes extremos. As janelas de quartzo ou vidro são menos caras, mas não são adequadas para condições de alta tensão ou alta temperatura.

P2: As janelas de safira podem ser usadas com lasers de alta potência?
A2: Sim. As janelas de safira têm baixa absorção, altos limiares de dano e excelente condutividade térmica, tornando-as ideais para aplicações a laser de alta potência.

P3: As janelas de safira são transparentes nas regiões UV e IV?
A3: Sim. A safira transmite de 200 nm (UV profundo) até 5000 nm (IV médio), cobrindo um amplo espectro.

P4: Quais revestimentos estão disponíveis?
A4: Revestimentos antirreflexo (AR), alta reflexão (HR), transmissão parcial ou multicamadas podem ser aplicados de acordo com os requisitos da aplicação.
