Introdução aos Tubos Capilares de Safira

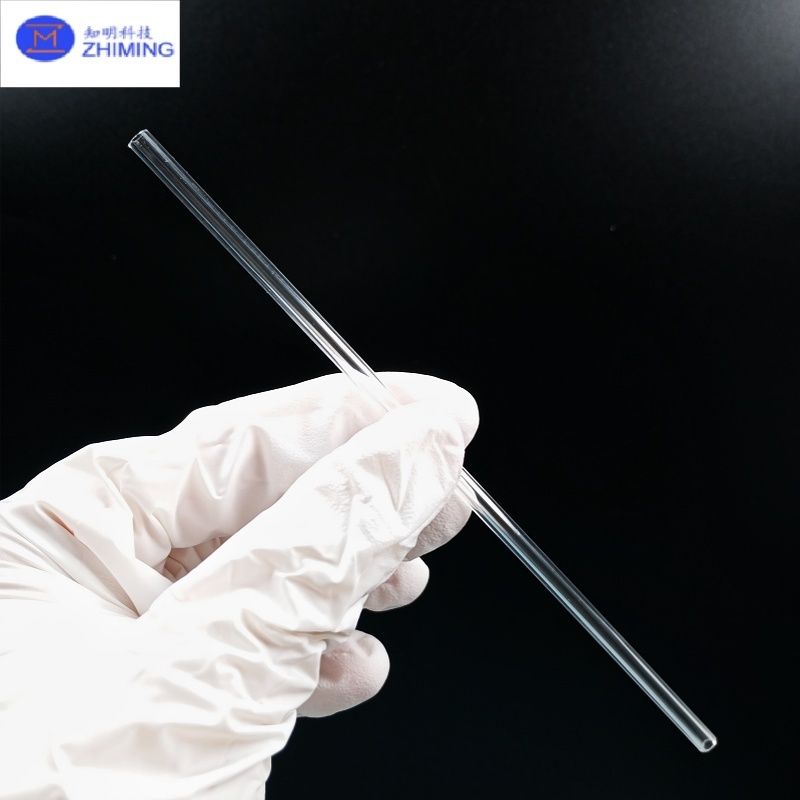

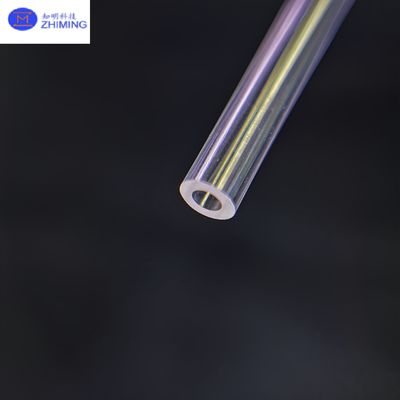

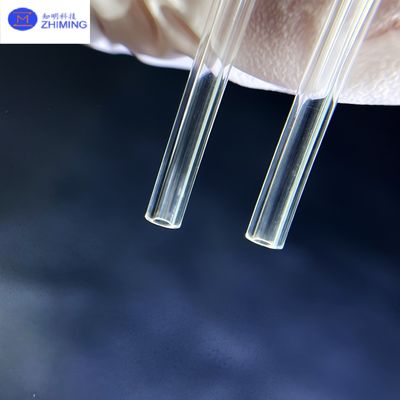

Os Tubos Capilares de Safira são cilindros ocos em miniatura de alto desempenho, feitos de safira sintética de cristal único, um material conhecido por sua extraordinária dureza, inércia química e transparência óptica. Esses capilares combinam durabilidade mecânica com resistência superior ao choque térmico, tornando-os indispensáveis em aplicações científicas e industriais exigentes.

Uma das características mais atraentes dos capilares de safira é sua capacidade de manter a precisão estrutural sob gradientes térmicos intensos e atmosferas corrosivas. Ao contrário das contrapartes de vidro ou cerâmica, os tubos de safira não sofrem degradação rápida, mesmo em ambientes que excedem 1700°C. Isso os torna especialmente valiosos em configurações de química analítica, fornos de alta temperatura e sistemas de vácuo.

As áreas de aplicação comuns incluem sistemas cromatográficos, análise de sangue e invólucros protetores para sensores delicados ou fibra óptica. As superfícies internas lisas e polidas reduzem o atrito do fluido e evitam a contaminação da amostra, o que é fundamental para obter resultados confiáveis em processos em escala de laboratório.

Além disso, os tubos capilares de safira são favorecidos em setores de ponta, como engenharia aeroespacial, análise espectroscópica e instrumentação baseada em laser, devido à sua excelente transmissão de luz, condutividade térmica e não reatividade. Sua biocompatibilidade também permite o uso em sistemas de administração farmacêutica e implantes médicos.

Os tubos de safira podem ser fabricados em dimensões personalizadas, com tolerâncias de precisão tanto para o diâmetro interno (ID) quanto para o diâmetro externo (OD), acomodando uma ampla gama de especificações industriais. Seja para uso óptico, estrutural ou químico, os capilares de safira oferecem desempenho de longo prazo e confiabilidade incomparável em condições extremas.

A fabricação de tubos capilares de safira é um processo altamente especializado que envolve uma combinação de ciência de materiais avançada, usinagem de precisão e polimento de grau óptico. Esses tubos são feitos de óxido de alumínio de cristal único (Al₂O₃), comumente conhecido como safira, que oferece notável dureza, estabilidade térmica e resistência química. Devido à sua estrutura cristalina única e propriedades físicas, a safira deve ser cuidadosamente processada usando técnicas adaptadas para materiais frágeis e anisotrópicos.

Princípio de Fabricação de Tubos Capilares de Safira

Os Tubos Capilares de Safira são fabricados usando dois métodos primários de crescimento de cristal: o método Kyropoulos (método KY) e o método Edge-defined Film-fed Growth (método EFG). Ambas as abordagens produzem safira de cristal único de alta pureza, mas diferem nas características do processo e na geometria final do tubo.

1. Método Kyropoulos (KY)

• O método Kyropoulos é amplamente utilizado para cultivar lingotes cilíndricos de safira a granel com excelente clareza óptica e baixa tensão interna.

• Nesse processo, o pó de Al₂O₃ de alta pureza é fundido em um cadinho a ~2050°C, e um cristal semente é lentamente puxado enquanto gira sob gradientes térmicos controlados.

• O cristal de safira resultante é grande e uniforme, ideal para usinagem de precisão.

• Os tubos capilares feitos por meio do método KY são tipicamente produzidos por corte, perfuração (ultrassônica ou a laser) e polimento da haste ou placa para formar um tubo oco com dimensões precisas e superfícies internas lisas.

• Este método é adequado para aplicações que exigem acabamento de grau óptico, tolerâncias apertadas e geometrias personalizadas.

2. Método EFG (Edge-defined Film-fed Growth)

• O método EFG é usado para cultivar diretamente tubos ou hastes de safira com uma forma oca pré-definida, reduzindo a necessidade de usinagem extensa.

• Uma matriz moldada é colocada na superfície da fusão, e a safira em forma de capilar cresce verticalmente à medida que o Al₂O₃ fundido é alimentado através da matriz por ação capilar.

• Este método permite a produção de tubos mais longos, muitas vezes com seções transversais constantes e perda mínima de material.

• Embora a qualidade da superfície possa não corresponder aos tubos KY-grown e polidos, os Tubos Capilares de Safira EFG-grown são ideais para aplicações industriais, químicas e de alto volume, onde a eficiência de custo e a produtividade são priorizadas.

3. Pós-processamento

• Independentemente do método de crescimento, os Tubos Capilares de Safira geralmente passam por retificação de precisão, polimento do furo e limpeza ultrassônica para atender aos requisitos finais de qualidade dimensional e de superfície.

• Os tubos do método KY são geralmente favorecidos para sistemas ópticos, médicos e fluidos de alta precisão, enquanto os tubos do método EFG são preferidos para usos técnicos, estruturais ou de transporte térmico.

Parâmetro do Tubo Capilar de Safira

Aplicações de Tubos Capilares de Safira

Os Tubos Capilares de Safira são componentes de precisão projetados para operar em ambientes onde os capilares tradicionais de vidro, plástico ou cerâmica falham. Sua excepcional dureza, estabilidade térmica, inércia química e transparência óptica os tornam ideais para aplicações de alto desempenho em vários setores. Abaixo está uma visão geral das principais áreas de aplicação:

1. Biomédica e Ciências da Vida

• Os Tubos Capilares de Safira são usados em plataformas microfluídicas, analisadores de DNA e equipamentos de teste de diagnóstico.
• Sua biocompatibilidade e superfícies não reativas garantem que fluidos biológicos, como sangue, soro ou reagentes, sejam transportados sem contaminação.
• O furo interno polido dos Tubos Capilares de Safira permite um fluxo preciso e consistente, o que é fundamental em ensaios sensíveis.

2. Sistemas Laser e Ópticos

• Os Tubos Capilares de Safira são amplamente aplicados na proteção de fibra óptica, orientação de feixe de laser e análise espectroscópica.
• Com excelente transmissão de UV a IR, esses tubos mantêm a integridade óptica sob exposição à luz de alta energia.
• Sua resistência a arranhões e precisão dimensional suportam o desempenho de longo prazo em ambientes ópticos exigentes.

3. Fabricação de Semicondutores

• Em sistemas de sala limpa e alto vácuo, os Tubos Capilares de Safira são usados para transporte de gás, gravação a plasma e linhas de processo CVD.
• Esses tubos permanecem dimensionalmente estáveis sob ciclagem térmica e resistem à corrosão de produtos químicos de processo agressivos.
• Os Tubos Capilares de Safira são favorecidos por sua composição de material não contaminante, garantindo alto rendimento de wafers.

 4. Química Analítica e Instrumentação

• Os Tubos Capilares de Safira são utilizados em cromatografia (HPLC, GC), análise elementar e espectrometria.
• Suas paredes internas ultra lisas e resistência química permitem o fluxo preciso da amostra com zero interação ou retenção.
• Adequado para análise de traços e sistemas químicos de alta pureza, onde mesmo a menor contaminação é inaceitável.

5. Aeroespacial e Defesa

• Em aeronaves, satélites e sistemas de defesa, os Tubos Capilares de Safira fornecem canais robustos para gerenciamento de fluidos, proteção de sensores e transmissão de dados ópticos.
• Eles são construídos para suportar vibrações extremas, flutuações de temperatura e condições de alta altitude.
• Os Tubos Capilares de Safira contribuem para a miniaturização e confiabilidade dos componentes aeroespaciais.

Tubos Capilares de Safira – Perguntas Frequentes (FAQ)

P1: Do que são feitos os Tubos Capilares de Safira?

A: Os Tubos Capilares de Safira são feitos de óxido de alumínio de cristal único sintético (Al₂O₃), comumente conhecido como safira. Este material é conhecido por sua extrema dureza, inércia química, alta estabilidade térmica e ampla transparência óptica.

 P2: Qual é a faixa típica de diâmetro interno (ID) e diâmetro externo (OD) disponível?

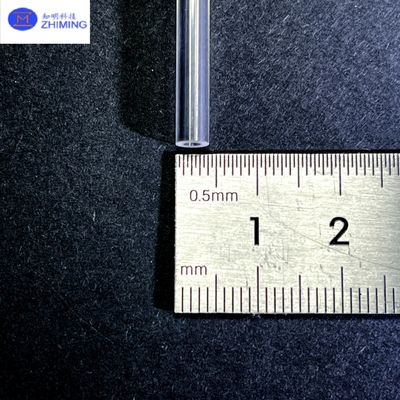

A: Os Tubos Capilares de Safira padrão estão disponíveis em uma ampla gama de tamanhos. Os diâmetros internos normalmente variam de 0,1 mm a 3,0 mm, enquanto os diâmetros externos podem variar de 0,5 mm a 10 mm ou mais. Dimensões personalizadas também estão disponíveis mediante solicitação.

P3: Quais são as principais vantagens de usar Tubos Capilares de Safira em relação aos capilares de vidro ou quartzo?

A: Em comparação com vidro ou quartzo, os Tubos Capilares de Safira oferecem:

• Maior dureza e resistência a arranhões
• Resistência química superior a ácidos, bases e solventes
• Durabilidade térmica excepcional (pode operar acima de 1500°C)
• Excelente transparência óptica de UV a IR
• Vida útil mais longa em ambientes agressivos

P4: Os Tubos Capilares de Safira são adequados para aplicações médicas e biológicas?

A: Sim. Os Tubos Capilares de Safira são biocompatíveis e não reativos, tornando-os ideais para dispositivos médicos, sistemas de diagnóstico e transporte de amostras biológicas. Suas superfícies internas lisas reduzem a retenção de resíduos e garantem o controle preciso do fluido.

P5: Os tubos podem ser personalizados em termos de tamanho, comprimento ou formato do furo?

A: Absolutamente. Os Tubos Capilares de Safira podem ser personalizados para:

• Diâmetros internos e externos
• Comprimento do tubo
• Extremidades afuniladas ou alargadas
• Acabamento de superfície polido ou retificado

Apoiamos a produção padrão e altamente personalizada com base em suas especificações de design.
