Visão geral da placa de quartzo

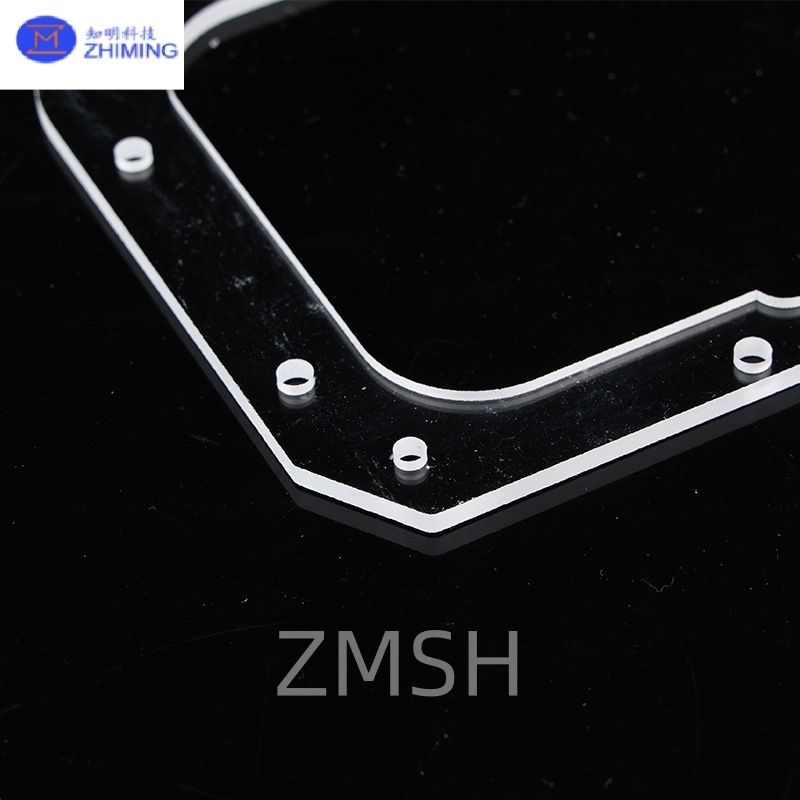

As placas de quartzo com furos são componentes de engenharia fabricados a partir de vidro de sílica de alta pureza, disponíveis em dimensões personalizadas e geometrias complexas.Estes substratos de quartzo em forma são projetados para suportar aplicações de alto desempenho em óptica, microfluídica, sistemas de vácuo e fabricação a alta temperatura.

Os furos integrados permitem o alinhamento do feixe, o fluxo de gás, as fibras de alimentação ou as funções de montagem.

Tipos de materiais de quartzo explicadosde placas de quartzo

• JGS1 (quarzo de qualidade UV):
  Melhor para aplicações em óptica a laser excimer, litografia UV e detecção DUV. Transmissão superior até 185 nm.

• JGS2 (Quartzo Óptico Padrão):
  Custo e desempenho equilibrados na faixa de 260 a 2500 nm, adequados para sistemas de imagem e fotónica geral.

• JGS3 (quartzo infravermelho):
  Ideal para ambientes de alta temperatura, não adequado para tarefas críticas de UV.

Como são feitasde placas de quartzo

A perfuração a laser é um método de alta precisão e sem contato usado para criar furos em vidro de quartzo fundido, focando um feixe de laser concentrado na superfície do material.A energia intensa do laser aquece rapidamente e vaporiza o quartzo, formando furos limpos sem causar rachaduras ou tensão mecânica.

Esta técnica é especialmente adequada para micro-buracos (tão pequenos quanto 10 mícrons), padrões de alta densidade e componentes de quartzo frágeis.Os lasers de femtossegundos ou picossegundos são comumente usados para minimizar as zonas afetadas pelo calor e alcançar bordas lisas com excelente precisão.

A perfuração a laser é amplamente aplicada em microfluídica, semicondutores, óptica e instrumentos científicos avançados que exigem precisão e confiabilidade.

Use Casosde placas de quartzo

O vidro de quartzo fundido perfurado, com micro-buracos de precisão, furos ou padrões complexos, é amplamente utilizado em indústrias de alta tecnologia devido à sua destacada estabilidade térmica, transparência óptica,e resistência químicaA capacidade de introduzir geometrias de buracos personalizadas amplia a funcionalidade do material, tornando-o um componente chave em numerosas aplicações avançadas.

1Processamento de semicondutores

Os substratos de quartzo perfurados são utilizados em:

• Outros aparelhos de ar condicionado

• Sistemas de gravação por plasma e CVD, onde a distribuição uniforme dos gases é crítica

• Peças de quartzo, sob medida, para câmaras de fotolitografia e implantação iônica

2Dispositivos microfluídicos

O quartzo fundido com micro-buracos é ideal para:

• Sistemas de laboratório em chip para análise química e biológica

• Interfaces de eletroforese capilar ou de injecção de amostras

• BioMEMS (sistemas microelectromecânicos biomédicos) em que sejam necessárias transparência e biocompatibilidade

3. Óptica e Fotónica

A alta transmissão UV e IR do quartzo torna-o valioso em:

• Sistemas a laser com orifícios ou aberturas alinhados

• Mascaras ópticas, divisores de feixe e conjuntos de lentes com características perfuradas

• Janela de espectroscopia com portas de injecção de gás ou fluido

4Sistemas de alta temperatura e vácuo

Os componentes de quartzo perfurado são utilizados em:

• Câmaras de vácuo com entrada de elétrodos ou de fluidos

• Fornos de alta temperatura ou reatores térmicos que necessitem de tubos ou placas de quartzo com furos selados

• Ampolas ou células de quartzo utilizadas para análises térmicas ou reacções de gás

5Indústria química e farmacêutica

A inércia química do quartzo torna-o perfeito para:

• Reacção de recipientes com portas de amostragem ou sensores

• Reatores de fluxo

• Sistemas de amostragem de fluidos corrosivos

6Aeronáutica e Defesa

Partes de quartzo especializadas com furos de precisão são utilizadas em:

• Casas de sensores

• Componentes ópticos de direção

• Janela de diagnóstico de alta velocidade

7Pesquisa científica e laboratório personalizado

Muitas universidades e instituições de pesquisa usam vidro de quartzo perfurado em:

• Instalações experimentais que exijam resistência química e tolerância térmica

• Células de reação personalizadas, flanges de vácuo ou suportes para janelas

• Componentes de raios-X e de raios de nêutrons

Perguntas frequentesde placas de quartzo

P1: Você oferece polir de dois lados para estas placas?
A1:Sim, tanto os acabamentos polidos de lado único como os de lado duplo estão disponíveis para aplicações de alinhamento óptico e ligação.

Q2: Qual é a faixa de espessura típica?
A2:A espessura padrão é de 0,5 mm, mas espessuras personalizadas estão disponíveis mediante pedido.

P3: Você pode processar formas complexas como entalhes ou ranhuras?
A3:Podemos fabricar contornos complexos, incluindo passagens, bordas curvas ou geometrias híbridas.

P4: O JGS3 é adequado para uso a laser?
A4:JGS3 pode ser usado com lasers IR, mas não é adequado para a óptica laser UV profunda devido à menor transmissão.
