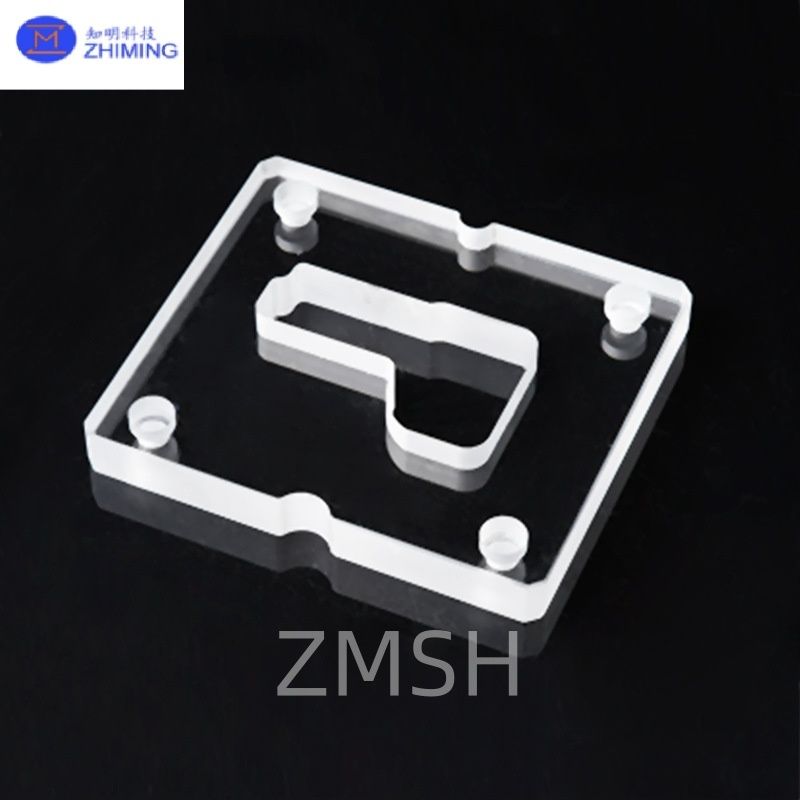

Placas de quartzo fundido em forma personalizada com furos ópticos

Introdução de Placas de Quartzo Fundido com Formato Personalizado

As placas de quartzo com furos passantes são componentes ópticos ou estruturais de alta precisão feitos de materiais de quartzo ultra-puros. Essas placas de formato personalizado apresentam um ou mais furos perfurados através do substrato e são usadas em aplicações que exigem alta resistência térmica, durabilidade química e passagem precisa de luz ou fluidos.

Disponível em JGS1, JGS2, e JGS3 graus, essas placas de quartzo suportam uma ampla gama de sistemas fotônicos, eletrônicos e biomédicos.

Graus de Material de Placas de Quartzo Fundido com Formato Personalizado

• JGS1 (Sílica Fundida de Grau UV):

Excelente transmissão de 185 a 2500 nm, ideal para lasers UV e litografia. Conteúdo de OH⁻ muito baixo e birrefringência mínima.

• JGS2 (Sílica Fundida de Grau Óptico):

Adequado para aplicações visíveis e infravermelhas próximas (260 a 2500 nm), com alta homogeneidade óptica.

• JGS3 (Vidro de Quartzo Infravermelho):

Otimizado para comprimentos de onda IR (>300 nm), menos transparente na faixa UV profunda, adequado para ótica térmica e uso industrial.

Processo de Fabricação de Placas de Quartzo Fundido com Formato Personalizado

Seleção e Corte de Material
Blocos de quartzo de alta pureza são cortados em formatos personalizados usando CNC, jato de água ou corte a laser com base nas especificações do desenho.

Furo de Quartzo Perfuração
Furos de quartzo de precisão são usinados por meio de perfuração ultrassônica, laser CO₂ ou perfuração mecânica, dependendo da tolerância e da aplicação.

Polimento e Acabamento
As superfícies ópticas de quartzo podem ser polidas em um ou dois lados, com opções de bordas foscas, chanfros ou polimento químico.

Limpeza e Embalagem
Ambientes ultralimpos são usados para inspeção final e embalagem classe 100 para garantir a compatibilidade com o uso em sala limpa.

Aplicações de Placas de Quartzo Fundido com Formato Personalizado

O vidro de quartzo perfurado é amplamente utilizado em indústrias que exigem alta estabilidade térmica, resistência química e clareza óptica. Ao incorporar furos ou padrões de precisão, o vidro de quartzo se torna um componente funcional em vários sistemas de alta tecnologia.

1. Indústria de Semicondutores

• Porta-wafers e chuveiros com furos de distribuição de gás
• Componentes de quartzo em sistemas de gravação, deposição e fotolitografia

2. Microfluídica e Ciências da Vida

• Chips microfluídicos com canais de fluido ou furos de entrada/saída
• Portas de amostra e sistemas de injeção em equipamentos de quartzo analíticos

3. Óptica e Fotônica

• Máscaras e aberturas de quartzo óptico
• Janelas a laser e estruturas de alinhamento de feixe

4. Pesquisa Científica

• Células de reação personalizadas ou suportes de amostra
• Peças de quartzo em experimentos de alta temperatura ou corrosivos

5. Equipamentos Químicos e Farmacêuticos

• Reatores de fluxo contínuo e sistemas de amostragem
• Células de quartzo para espectrometria UV ou IR com pontos de acesso a fluidos

O vidro de quartzo perfurado combina resistência mecânica com estrutura de precisão, tornando-o um material essencial em aplicações modernas de engenharia e laboratório.

Parâmetro de Placas de Quartzo Fundido com Formato Personalizado

FAQ de Placas de Quartzo Fundido com Formato Personalizado

P1: O tamanho e a posição do furo podem ser totalmente personalizados?
A1: Sim. Apoiamos diâmetros de quartzo de furo personalizados (por exemplo, 0,1 a 20 mm) e posições de acordo com os desenhos CAD.

P2: Qual é a diferença entre JGS1 e JGS2 para uso óptico de quartzo?A2: JGS1 transmite luz UV profunda e tem maior pureza, enquanto JGS2 oferece desempenho econômico para uso visível/NIR.
P3: Essas placas são quimicamente resistentes?A3:

Todos os graus de quartzo são altamente resistentes à maioria dos ácidos e solventes, exceto ácido fluorídrico (HF).
P4: Vários furos ou formatos podem ser incluídos em uma placa?A4:

Absolutamente. Geometrias externas de vários furos e complexas (ovais, ranhuras, cortes quadrados) são suportadas.
