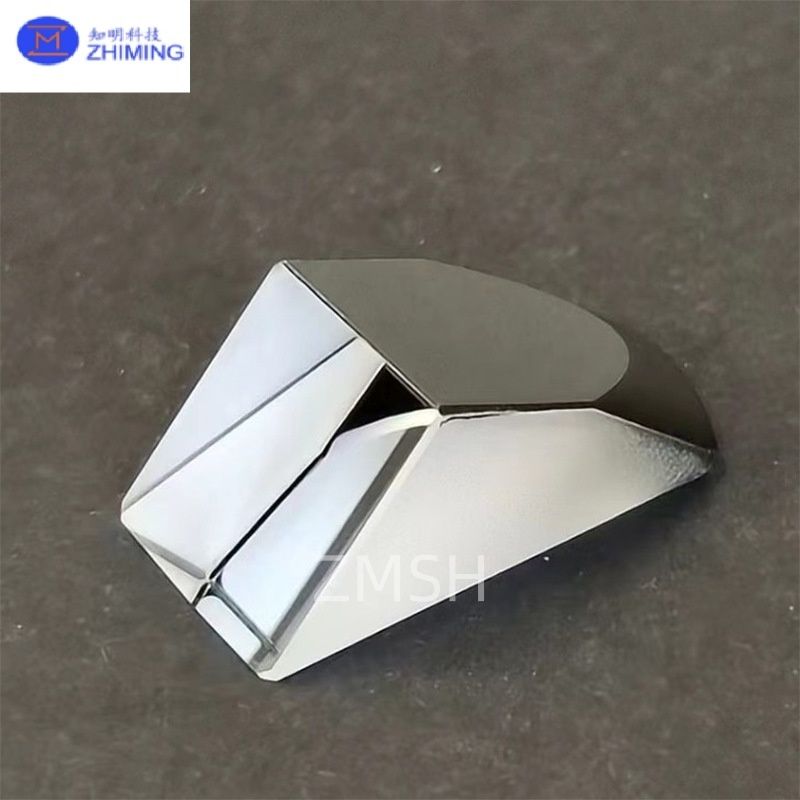

Prismas de Quartzo UV para Óptica de Direção de Feixe para Sistemas Laser e de Imagem
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
| Número do modelo: | Prismas de quartzo |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | 20USD |
| Detalhes da embalagem: | caixas personalizadas |
| Tempo de entrega: | 2-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | pelo caso |
|
Informação detalhada |
|||
| Material: | Quartzo | Índice de refração (@587 nm): | - Um.458 |
|---|---|---|---|
| Coeficiente de expansão térmica: | 0.55 × 10−6 /K (aproximadamente zero de expansão) | Alcance da transmissão: | 180 nm (ultraviolet profundo) ~ 2,2 µm (infravermelho próximo) |
| Estabilidade química: | Resistente a ácidos, resistente à corrosão | Resistência de radiação: | Apto para ambientes aeroespaciais e nucleares |
Descrição de produto
Introdução
Os prismas de quartzo são componentes ópticos de alta precisão feitos de quartzo fundido ou cristalino de alta pureza (SiO₂). Eles são projetados para manipular a luz por meio de refração e reflexão, tornando-os essenciais em uma ampla gama de sistemas de fotônica, laser, imagem e análise.
Em comparação com o vidro óptico padrão, os prismas de quartzo oferecem transparência UV superior, resistência térmica e química e estabilidade dimensional, tornando-os ideais para ambientes exigentes, incluindo aeroespacial, óptica a laser e instrumentação laboratorial.
Processo de Fabricação
A produção de prismas de quartzo envolve várias etapas para garantir clareza óptica, precisão dimensional e durabilidade:
-
Seleção de Material
Os prismas de quartzo são tipicamente feitos de:-
Quartzo fundido (amorfo) – oferece propriedades isotrópicas, transparência UV e resistência a altas temperaturas
-
Quartzo cristalino – usado para óptica de polarização e aplicações piezoelétricas, disponível em orientações de corte X, Y, Z
-
-
Corte e Moagem
Blocos de quartzo bruto são fatiados usando serras diamantadas, depois moídos em formatos de prisma preliminares com equipamentos de alta precisão. -
Polimento
As superfícies ópticas são polidas para planicidade sub-mícron (tipicamente <λ/10) e rugosidade superficial (<1 nm Ra) para garantir alta transmissão e dispersão mínima. -
Revestimento (Opcional)
Dependendo da aplicação, as superfícies do prisma de quartzo podem ser revestidas com:-
Revestimentos anti-reflexo (faixas UV, VIS, NIR)
-
Revestimentos reflexivos metálicos (Al, Ag, Au)
-
Revestimentos divisores de feixe ou polarizadores
-
-
Controle de Qualidade
Cada prisma de quartzo passa por uma inspeção rigorosa quanto à precisão do ângulo, planicidade, qualidade da superfície de arranhões e transmissão espectral.
Tipos de Prismas Ópticos
1. Prisma de Ângulo Reto
-
Estrutura: Um prisma triangular com um ângulo de 90° e dois ângulos de 45°.
-
Função: Redireciona a luz em 90° ou 180°, dependendo da orientação e do uso.
-
Aplicações: Direcionamento de feixe, rotação de imagem, periscópios, ferramentas de alinhamento.
2. Prisma Cunha
-
Estrutura: Duas superfícies planas anguladas ligeiramente uma da outra (como uma fatia fina de torta).
-
Função: Desvia a luz em um ângulo pequeno e preciso; pode ser girado para digitalizar o feixe circularmente.
-
Aplicações: Direcionamento de feixe de laser, óptica adaptativa, instrumentos de oftalmologia.
3. Pentaprisma
-
Estrutura: Prisma de cinco lados com duas superfícies refletoras.
-
Função: Desvia a luz em exatamente 90°, independentemente do ângulo de entrada; mantém a orientação da imagem.
-
Aplicações: Visores DSLR, equipamentos de topografia, óptica de alinhamento.
4. Prisma de Pomba
-
Estrutura: Um prisma longo e estreito com um perfil trapezoidal.
-
Função: Gira uma imagem em duas vezes o ângulo da rotação física do prisma.
-
Aplicações: Rotação de imagem em sistemas de entrega de feixe, interferômetros.
5. Prisma de Telhado (Prisma Amici)
-
Estrutura: Um prisma de ângulo reto com uma borda de “telhado” formando um formato em V de 90°.
-
Função: Inverte e reverte a imagem, mantendo a orientação correta em binóculos.
-
Aplicações: Binóculos, lunetas, sistemas ópticos compactos.
7. Prisma Espelho de Telhado Oco
-
Estrutura: Dois prismas de ângulo reto dispostos para formar um par reflexivo de ângulo fixo.
-
Função: Reflete feixes paralelos à direção incidente, mas com deslocamento lateral, evitando interferência.
-
Aplicações: Dobramento de feixe em sistemas a laser, linhas de retardo óptico, interferômetros.
FAQ – Perguntas Frequentes sobre Prismas de Quartzo
P1: Qual é a diferença entre prismas de quartzo e vidro?
R1: Os prismas de quartzo transmitem comprimentos de onda UV mais profundos, resistem a temperaturas mais altas e têm melhor durabilidade química do que o vidro padrão (por exemplo, N-BK7). Eles são adequados para aplicações mais exigentes.
P2: Quais comprimentos de onda os prismas de quartzo podem lidar?
R2: Os prismas de quartzo normalmente transmitem luz de 180 nm (UV profundo) a 2,2 μm (infravermelho próximo), dependendo da qualidade do material e da qualidade da superfície.
P3: Os prismas de quartzo são adequados para lasers de alta potência?
R3: Sim. O quartzo tem um alto limiar de dano a laser e excelente estabilidade térmica, tornando-o ideal para sistemas a laser UV e de alta energia.
