Prismas Ópticos de Quartzo Fundido Transmissão UV/VIS Ângulos Personalizados
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
| Número do modelo: | Prismas de quartzo |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | 20USD |
| Detalhes da embalagem: | caixas personalizadas |
| Tempo de entrega: | 2-4 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | pelo caso |
|
Informação detalhada |
|||
| Materiais: | Quartzo | Índice de refração (@587 nm): | - Um.458 |
|---|---|---|---|
| Coeficiente de expansão térmica: | 0.55 × 10−6 /K (aproximadamente zero de expansão) | Alcance da transmissão: | 180 nm (ultraviolet profundo) ~ 2,2 µm (infravermelho próximo) |
| Estabilidade química: | Resistente a ácidos, resistente à corrosão | Resistência de radiação: | Apto para ambientes aeroespaciais e nucleares |
Descrição de produto
Prismas Ópticos de Quartzo Fundido Transmissão UV/VIS Ângulos Personalizados
Definição de Prismas Ópticos de Quartzo Fundido
Um prisma é um elemento óptico no qual uma ou mais superfícies refletoras são moídas em uma única peça de vidro. Ele funciona para redirecionar caminhos de luz, inverter ou girar imagens e pode ser considerado como uma combinação de espelhos planos. Os prismas são amplamente utilizados em pesquisa a laser, sistemas ópticos a laser, imagem óptica, visão computacional, ciências da vida e aplicações ou produtos biomédicos.
Os prismas podem não apenas desviar a luz, mas também ajustar a orientação da imagem. O design de um prisma determina como ele interage com a luz. Quando a luz entra em um prisma, ela pode refletir em uma ou mais superfícies antes de sair, ou pode ser refratada ao passar pelo prisma.
Características de Prismas Ópticos de Quartzo Fundido
| Tipo | Características |
|---|---|
| Prisma de Ângulo Reto | 1. Desvia o caminho da luz em 90° ou 180° 2. Usado em redirecionamento de caminho de imagem/luz |
| Prisma de Cunha | 1. Quando usado sozinho, desvia o feixe em um ângulo específico 2. Quando usado em pares, permite o controle de modelagem ou desvio do feixe |
| Pentaprisma | 1. Desvia o caminho da luz em 90° 2. Mantém a orientação da imagem sem inversão ou reflexão |
| Prisma de Pomba | 1. Gira a imagem em duas vezes o ângulo de rotação do prisma 2. O feixe de saída permanece alinhado com a direção original do feixe |
| Espelho de Telhado Oco (Refletivo) | 1. Desvia o caminho da luz em 180° 2. A superfície refletora é revestida com alumínio |
Descrição de Prismas Ópticos de Quartzo Fundido

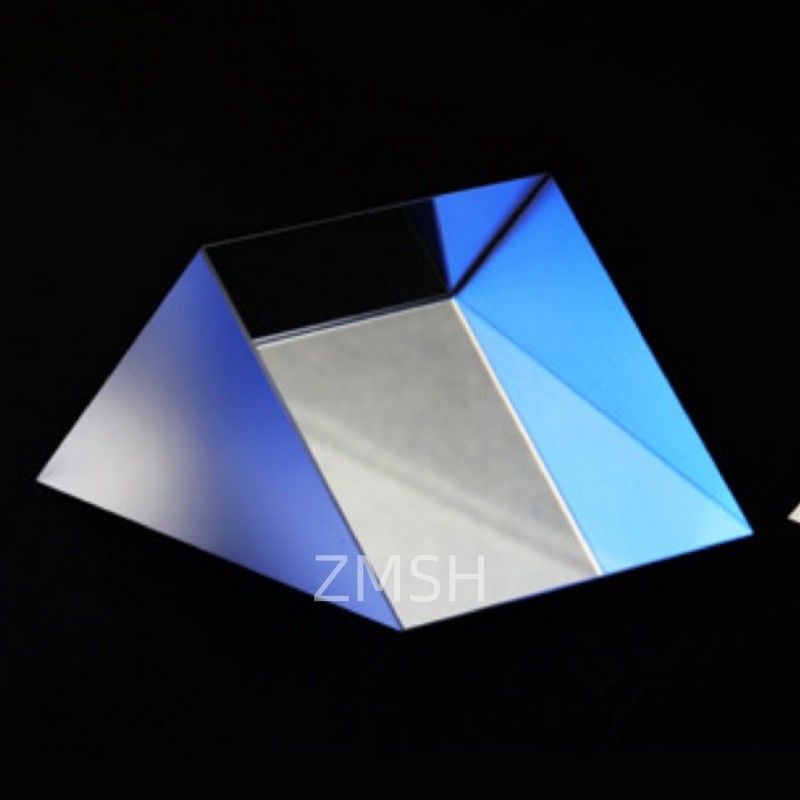

1. Prisma de Ângulo Reto
Um prisma de ângulo reto é comumente usado para redirecionar o caminho da luz ou desviar a imagem formada por um sistema óptico em 90°. Dependendo da orientação do prisma, a imagem resultante pode parecer lateralmente correta, mas verticalmente invertida. Os prismas de ângulo reto também são aplicados em combinação de imagens e deslocamento de feixe.
Quando a luz entra por uma das faces de ângulo reto, ela sofre reflexão interna total na superfície da hipotenusa (interface com o ar) e sai pela outra face de ângulo reto, resultando em um desvio de 90°.
Quando a luz entra pela superfície da hipotenusa, ela experimenta reflexão interna total em ambas as faces de ângulo reto (interfaces com o ar) e sai de volta pela hipotenusa após ser desviada em 180°.
2. Prisma de Cunha
Quando usado individualmente, um prisma de cunha pode desviar um feixe de luz incidente normalmente em sua superfície vertical em um determinado ângulo. O ângulo de desvio depende do ângulo da cunha - diferentes ângulos de cunha resultam em diferentes desvios de feixe. Quando o feixe permanece estacionário e o prisma de cunha é girado, ele pode produzir uma saída de varredura circular do feixe.
Um par de prismas de cunha pode direcionar o feixe para qualquer posição dentro de um círculo de ângulo total 4θd, onde θd é o ângulo de desvio de um único prisma. Essa direção do feixe é alcançada girando independentemente os dois prismas de cunha. É comumente usado em aplicações de imagem para escanear o feixe para várias posições, permitindo o controle preciso do feixe.
3. Pentaprisma
Um pentaprisma reflete a luz recebida duas vezes dentro do prisma, mudando sua direção em exatamente 90°. A imagem permanece em pé e mantém sua destreza original (sem inversão ou espelhamento). Em comparação com um prisma de ângulo reto de reflexão única, um pentaprisma pode desviar com precisão o feixe recebido em 90°, independentemente da orientação de montagem do prisma. Isso o torna mais estável do que um sistema composto por dois espelhos, pois elimina a sensibilidade ao ângulo da luz recebida.
Como resultado, os pentaprismas são comumente usados em vários instrumentos de observação e calibração óptica, como teodolitos, colimadores e telêmetros. Em câmeras DSLR, o sistema de reflexo do visor também usa um pentaprisma para redirecionar o caminho óptico em um ângulo fixo.
4. Prisma de Pomba
O prisma de Pomba tem propriedades ópticas únicas. Quando a luz entra pela face inclinada, o feixe de saída mantém sua direção original, mas forma uma imagem invertida. Se o prisma for girado em um ângulo θ, a imagem resultante gira em 2θ. Quando a luz entra pela superfície inferior do prisma, o feixe é refletido de volta na direção oposta, também produzindo uma imagem invertida.
O prisma de Pomba funciona melhor quando usado com luz colimada (paralela). Se o feixe recebido for convergente, pode ser introduzido astigmatismo, o que degrada a qualidade da imagem. Além disso, como a reflexão interna total ocorre dentro do prisma de Pomba, surge uma diferença de fase entre os componentes polarizados s e p, o que pode afetar o estado de polarização do feixe transmitido.
5. Prisma de Espelho de Telhado Oco
O prisma de espelho de telhado oco reflete a luz que entra pelas superfícies inclinadas do prisma. Ao contrário dos espelhos planos, o feixe refletido permanece paralelo ao feixe incidente, mas é deslocado lateralmente, evitando problemas causados pela interferência do feixe.
As duas superfícies angulares dos prismas de ângulo reto são fixadas em um ângulo preciso, tornando a configuração muito mais conveniente e precisa em comparação com o alinhamento manual de dois espelhos separados para obter a reversão paralela do feixe.
Aplicações de Prismas Ópticos de Quartzo Fundido
Os prismas de quartzo são amplamente utilizados em sistemas ópticos de precisão devido à sua excelente transmissão UV, estabilidade térmica, resistência química e baixa birrefringência. Sua capacidade de manipular com precisão os caminhos da luz por meio de refração e reflexão os torna ideais para aplicações ópticas de alto desempenho. As principais áreas de aplicação incluem:
1. Sistemas Laser e Ópticos
- Usados para redirecionar, dividir ou combinar feixes de laser com alta precisão
- Ideal para sistemas laser de alta potência devido ao alto limiar de dano do quartzo
- Os prismas de quartzo de grau UV são essenciais em configurações de laser excimer e conjuntos de direção de feixe
2. Espectroscopia e Instrumentos Analíticos
- Serve como elementos dispersivos em espectrômetros para separar comprimentos de onda
- Prismas de quartzo transparentes a UV são usados em espectroscopia de fluorescência e absorção
- Permitem a análise precisa dependente do ângulo de sinais ópticos em instrumentos científicos
3. Sistemas de Imagem e Visão
- Corrigem e manipulam a orientação da imagem em microscópios, câmeras e telescópios
- Empregados em pentaprismas, prismas de ângulo reto e prismas de Pomba para rotação ou redirecionamento de imagem
- Comum em visão computacional, imagem biomédica e sistemas de inspeção
4. Fótons e Comunicação
- Os prismas de quartzo servem como rotadores de polarização, elementos de direção de feixe ou separadores de comprimento de onda em circuitos de fibra óptica e fótons
- Usados no projeto de isoladores e moduladores ópticos devido ao índice de refração estável do quartzo
5. Ferramentas de Metrologia e Alinhamento
- Integrados em autocollimadores, escopos de alinhamento e instrumentos de topografia para medição precisa de ângulos e desvio de feixe
- Fornecem ângulos de referência confiáveis em interferometria e sistemas de calibração
6. Aeroespacial e Óptica de Ambientes Severos
- Os prismas de quartzo operam de forma confiável em vácuo, ambientes de alta radiação e alta temperatura
- Usados em imagem de satélite, espectroscopia espacial e sistemas de óptica de defesa
FAQ de Prismas Ópticos de Quartzo Fundido
P1: O que é um prisma de quartzo e como ele difere dos prismas de vidro padrão?
A1:
Um prisma de quartzo é um prisma óptico feito de quartzo cristalino ou fundido de alta pureza (SiO₂), conhecido por sua excelente transmissão UV, estabilidade térmica e resistência química. Em comparação com os prismas de vidro padrão (por exemplo, N-BK7), os prismas de quartzo podem operar em faixas UV mais profundas, suportar temperaturas mais altas e são mais adequados para ambientes agressivos ou de alta energia.
P2: Qual faixa de comprimento de onda os prismas de quartzo podem transmitir?
A2:
Os prismas de quartzo oferecem uma ampla faixa de transmissão, normalmente de 180 nm (UV profundo) a 2,2 μm (infravermelho próximo). Isso os torna ideais para lasers ultravioleta, espectroscopia de fluorescência e direção de feixe IR.
P3: Os prismas de quartzo são resistentes a altas temperaturas?
A3:
Sim. O quartzo tem alta estabilidade térmica com um ponto de amolecimento em torno de 1.620°C e excelente resistência ao choque térmico. Isso torna os prismas de quartzo adequados para óptica de laser de alta potência e sistemas de medição de alta temperatura.
