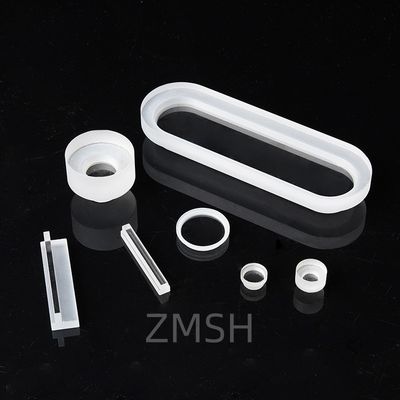

Janela de vidro de quartzo Placas de sílica fundida irregulares usinadas a máquina CNC para sistemas ópticos e a laser
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
| Número do modelo: | Personalizar |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | customize |
| Detalhes da embalagem: | caixas personalizadas |
| Tempo de entrega: | 2-3 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | pelo caso |
|
Informação detalhada |
|||
| Material: | Silício fundido (JGS1, JGS2, UV) | Dê forma a tipos: | Elíptico, polígono, arco, escalonado, entalhado |
|---|---|---|---|
| Tolerância de tamanho: | ± 0,05 mm ou superior (personalizável) | Faixa de espessura: | 0.5 mm 10 mm (personalizável) |
| A rugosidade da superfície: | < 10 Å RMS ((personalizável) | Planura da superfície: | λ/10 @ 632,8 nm ((personalizável) |
| Destacar: | Placas de sílica fundida irregular,Janela de vidro de quartzo óptico,Janela de vidro de quartzo de máquinas CNC |
||
Descrição de produto

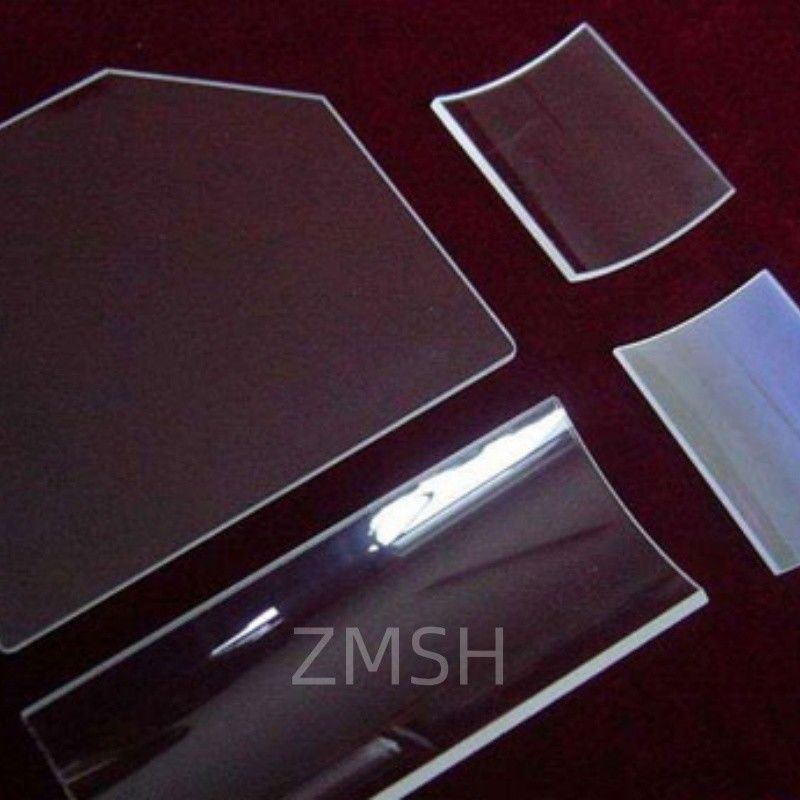

Placas de sílica fundida irregular, de vidro de quartzo, usinadas a máquina por CNC, para sistemas ópticos e a laser
Resumo
As janelas ópticas de sílica fundida personalizadas em formatos irregulares são projetadas para atender às demandas mecânicas e ópticas especializadas.Estas formas não-padrão, que vão desde arcos e ovais até padrões complexos com furos, são amplamente adoptadas em dispositivos onde a flexibilidade de integração, a clareza óptica e a resistência ambiental extrema são críticas.
Feitas de vidro sintético de quartzo de qualidade superior, estas janelas oferecem uma resistência excepcional ao choque térmico, degradação UV e corrosão química.Sua capacidade de transmitir luz através de uma ampla faixa espectral, mantendo a precisão dimensional, torna-os a escolha ideal para engenheiros e designers construindo conjuntos ópticos sob medida.
Tecnologia de produção
Ao contrário da óptica padrão, as janelas de forma irregular requerem um fluxo de fabricação estendido:
-
Interpretação de Design 3D
Os arquivos de projeto do cliente são analisados quanto à viabilidade óptica e estrutural. -
Mecânica de precisão
Roteadores CNC de alta velocidade ou cortadores de jato de água ultrafinos são usados para cortar a forma básica, incluindo raios internos, slots e recessos. -
Refinagem de bordas e desbarramento
O desbarramento assistido por laser ou a lixação mecânica removem as micro-fissuras e preparam a superfície para um manuseio seguro e a adesão do revestimento. -
Finalização óptica
Pads de polimento especializados e fórmulas de lodo são usados para manter a uniformidade em superfícies irregulares, minimizando ondulação e estresse. -
Inspecção e embalagem
Os medidores de dimensões, interferômetros ópticos e espectrômetros UV-VIS garantem a conformidade com as tolerâncias de alta especificação.
Parâmetros técnicos comuns
| Atributo | Especificações |
|---|---|
| Espectro de transmissão | 190 ∼ 2700 nm |
| Formas disponíveis | Segmento de arco, semiluna, em ranhuras, cônico |
| Dimensão máxima | Até 300 mm (personalizável) |
| Tolerância de espessura | ± 0,03 mm típico |
| Qualidade da superfície | 10-5 escavadeira (norma MIL-PRF) |
| Tipo de chamfer | C0.2 C0.5 padrão; outros opcionais |
Aplicações
-
Equipamento analítico e de laboratório
Suporta caminhos ópticos em suportes irregulares para instrumentos Raman ou FTIR. -
Imagem Médica
Funciona como janela de alojamento para módulos de diagnóstico portáteis ou implantáveis. -
Protótipos fotônicos
Utilizado em configurações experimentais que requerem aberturas compactas e não retilíneas. -
Diodo a laser e acopladores de fibras
Fornece janelas de saída em forma para otimizar o alinhamento do feixe e o ajuste da habitação. -
Tecnologia de vácuo
Funções como portas ópticas à prova de fugas em gabinetes de vácuo assimétricos ou curvos.
Perguntas frequentes
P1: Que outros materiais estão disponíveis para além do quartzo?
R: Embora a sílica fundida seja mais comum, o borosilicato ou a safira podem ser oferecidos para certas formas ou orçamentos.
P2: Posso obter revestimentos anti-reflexo em superfícies curvas?
R: Sim, os revestimentos AR conformes estão disponíveis utilizando sistemas de deposição multi-eixo.
P3: Estes produtos estão disponíveis em pequenos volumes?
R: Apoiamos tanto o protótipo quanto a produção em massa.
Q4: Qual é o prazo de entrega para peças irregulares?
R: Normalmente 2 a 4 semanas, dependendo da complexidade, do acabamento e dos requisitos de revestimento.
Q5: Como faço para enviar um projeto personalizado?
R: Basta enviar os seus desenhos técnicos (em formato 2D ou 3D) e as suas notas de aplicação.
