Janelas Ópticas de Quartzo de Formato Irregular Personalizadas, Visores de Sílica Fundida de Precisão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ZMSH |
| Número do modelo: | Janela óptica |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | 10 USD |
| Detalhes da embalagem: | caixas personalizadas |
| Tempo de entrega: | 2-3 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | pelo caso |
|
Informação detalhada |
|||
| Material: | Silício fundido (JGS1, JGS2) | Dê forma a tipos: | Elíptico, polígono, arco, escalonado, entalhado |
|---|---|---|---|
| Tolerância de tamanho: | ± 0,05 mm ou superior (personalizável) | Faixa de espessura: | 0.5 mm 10 mm (personalizável) |
| A rugosidade da superfície: | < 10 Å RMS ((personalizável) | Planura da superfície: | λ/10 @ 632,8 nm ((personalizável) |
| Destacar: | Janelas Ópticas de Quartzo de Formato Irregular,Janelas Ópticas de Quartzo de Formato Irregular Personalizadas |
||
Descrição de produto
Janelas Ópticas de Quartzo de Formato Irregular Personalizadas - Visores de Sílica Fundida de Precisão
Visão Geral das Janelas Ópticas de Quartzo

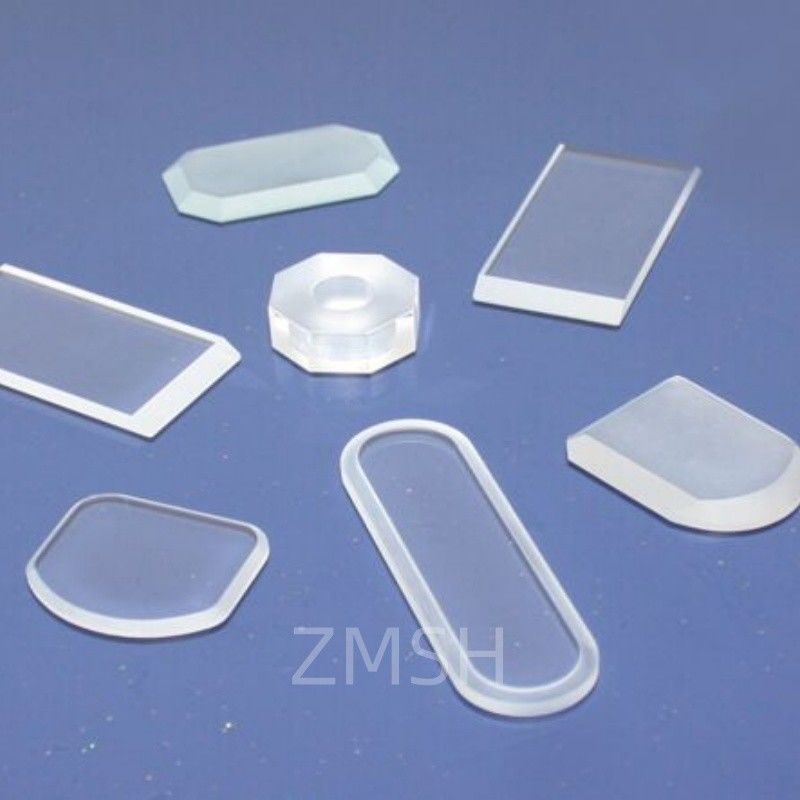

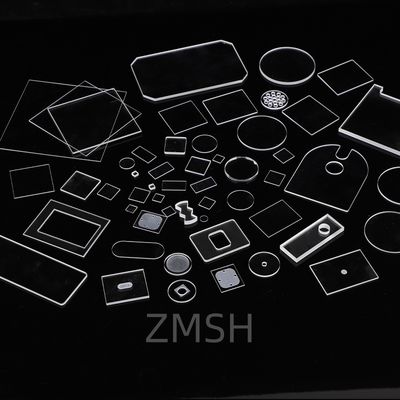

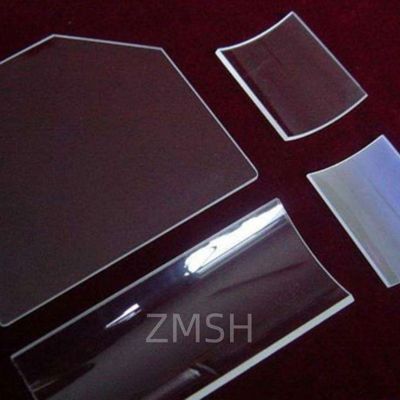

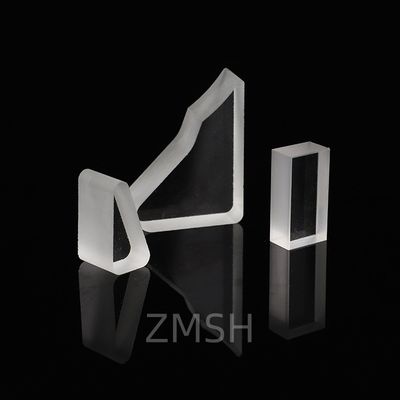

As janelas de vidro de quartzo de formato irregular são componentes ópticos personalizados, fabricados a partir de sílica fundida de alta pureza. Ao contrário das janelas padrão circulares ou quadradas, estas janelas especializadas vêm em formatos personalizados, como geometrias elípticas, poligonais, com bordas em arco, escalonadas ou entalhadas. Elas são projetadas para sistemas que exigem transmissão óptica através de interfaces mecânicas ou carcaças não padronizadas, oferecendo alta transparência UV–IR, resistência térmica e durabilidade química.
Estas janelas são essenciais em instrumentação óptica de ponta, montagens aeroespaciais, dispositivos de imagem biomédica e plataformas a laser, onde as exigências de design mecânico vão além da ótica plana simples. Com excelente planicidade de superfície, baixa birrefringência e tolerâncias dimensionais apertadas, as janelas de quartzo irregulares suportam precisão funcional e confiabilidade a longo prazo em ambientes agressivos.
Princípio de Fabricação das Janelas Ópticas de Quartzo
A produção de janelas de vidro de quartzo irregulares envolve os seguintes processos principais:
-
Seleção de Material
Blocos de sílica fundida (frequentemente JGS1 ou equivalente) são selecionados com base nos requisitos UV–VIS–IR e nas especificações de pureza. Quartzo sintético pode ser usado para necessidades de UV profundo. -
Corte CNC e Modelagem por Jato de Água
Ferramentas CNC avançadas ou jato de água abrasivo moldam o vidro bruto em geometrias complexas. Isso permite a produção de contornos assimétricos, recortes internos ou designs chanfrados sem comprometer a integridade do material. -
Retificação de Bordas e Suavização da Superfície
Após a modelagem, o vidro passa por uma retificação fina para refinar as bordas, melhorar a segurança e preparar para o polimento óptico. -
Polimento de Precisão
Técnicas de polimento óptico são aplicadas para alcançar planicidade de superfície de λ/10 ou melhor, e para minimizar a dispersão ou absorção. Polimento de um ou dois lados pode ser usado dependendo da especificação. -
Limpeza e Controle de Qualidade
Cada peça é limpa por ultrassom, inspecionada sob interferômetros e microscópios, e medida quanto à uniformidade da espessura e precisão angular.
Especificações Típicas das Janelas Ópticas de Quartzo
| Parâmetro | Faixa de Valores |
|---|---|
| Material | Sílica fundida (JGS1, JGS2, grau UV) |
| Tipos de formato | Elíptico, polígono, arco, escalonado, entalhado |
| Tolerância de tamanho | ±0,05 mm ou melhor (personalizável) |
| Faixa de espessura | 0,5 mm – 10 mm (personalizável) |
| Rugosidade da superfície | <10 Å RMS (personalizável) |
| Planicidade da superfície | λ/10 @ 632,8 nm (personalizável) |
| Paralelismo | <30 arcsec (personalizável) |
| Faixa de transmissão | 185–2500 nm |
| Opções de revestimento | AR, HR, dielétrico, DLC |
Aplicações das Janelas Ópticas de Quartzo
-
Sistemas Laser Personalizados
Integra-se perfeitamente em carcaças de laser com portas não padronizadas ou formatos de emissão. -
Equipamentos de Espectroscopia e Imagem
Protege óticas sensíveis em scanners médicos e analisadores industriais. -
Aeroespacial e Satélites
Usado como capas protetoras para câmeras, sensores ou fotodetectores em módulos compactos. -
Pesquisa Científica
Permite acesso óptico em câmaras experimentais ou criostatos personalizados. -
Maquinaria de Semicondutores
Oferece visores e janelas de isolamento em ferramentas de padronização e deposição de alta precisão.
FAQ das Janelas Ópticas de Quartzo
P1: As formas irregulares podem afetar o desempenho óptico?
R: Não se fabricado corretamente. A forma da janela não altera sua transmissão, desde que as especificações da superfície óptica sejam atendidas.
P2: Estas janelas são compatíveis com revestimentos?
R: Sim. Revestimentos AR, HR e dielétricos podem ser aplicados a geometrias irregulares usando mascaramento ou processos robóticos.
P3: Qual é o menor tamanho de recurso que você pode usinar?
R: Recursos tão pequenos quanto 0,2 mm (por exemplo, furos, entalhes) podem ser alcançados dependendo da espessura e do material.
P4: Você oferece personalização baseada em CAD?
R: Absolutamente. Podemos trabalhar com arquivos DXF, STEP ou SolidWorks para criar formas personalizadas precisas.
P5: Elas podem suportar vácuo ou alta temperatura?
R: Sim. A sílica fundida é altamente estável em condições de UHV e pode suportar temperaturas acima de 1000°C.
