Poluição de tubos de safira EFG para sistemas ópticos e de laser

Poluição de tubos de safira EFG para sistemas ópticos e de laser

Resumo

Os tubos de safira fabricados utilizando o método EFG (Edge-defined Film-fed Growth) e polidos em ambas as extremidades estão a emergir como um componente chave em sistemas avançados de laser e ópticos.Reconhecidos pela sua durabilidade excepcionalOs tubos de safira EFG estão a tornar-se a escolha ideal para engenheiros e designers que necessitam de materiais transparentes de alto desempenho.Estes tubos oferecem uma combinação única de dureza mecânica, estabilidade térmica e transparência de amplo espectro, tornando-os ideais para aplicações que vão desde lasers de alta potência até câmaras de processamento de semicondutores.exploramos as características definidoras, benefícios e aplicações reais dos tubos de safira polidos EFG de dois lados.

Propriedades do tubo de safira

O safiro (óxido de alumínio de cristal único, Al2O3) é um dos materiais mais duros e quimicamente estáveis disponíveis para componentes ópticos.Quando fabricado num tubo utilizando o método EFG e depois polido em dupla ponta, ganha um conjunto de propriedades particularmente adequadas para aplicações industriais e científicas de alta precisão.


1. Dureza excepcional

O safiro ocupa o 9o lugar na escala de dureza de Mohs, atrás apenas do diamante.Essa extrema dureza garante que os tubos de safira sejam resistentes a arranhões e mantenham a integridade da superfície mesmo sob desgaste mecânico.


2Alta transparência óptica

Os tubos de safira EFG oferecem uma excelente transmissão numa ampla gama espectral, desde o ultravioleta profundo (cerca de 150 nm) até ao infravermelho médio (até 5,5 μm).Esta clareza de amplo espectro torna-os adequados para várias aplicações ópticas e baseadas em laser.


3. Resistência a altas temperaturas

O safiro pode suportar temperaturas de até 2000°C num ambiente de vácuo, tornando-se um dos melhores materiais para sistemas ópticos e de laser de alta temperatura.


4Excelente estabilidade química

O safiro é quimicamente inerte e resiste à corrosão da maioria dos ácidos, álcalis e solventes, incluindo ácido fluorídrico e ambientes plasmáticos.É por isso que é a melhor escolha na fabricação de semicondutores..


5Conductividade térmica superior

Em comparação com a maioria dos vidros ópticos, o safiro tem melhor condutividade térmica, garantindo uma dissipação de calor eficiente em sistemas de alta potência.


6. Polido de superfície óptico (lado duplo)

O polimento de dois lados aumenta a clareza e a planitude, reduz a dispersão e permite uma integração precisa com sistemas de vedação ou ligação.Também melhora o limiar de danos induzidos por laser (LIDT) para ópticas de alta potência.


Aplicações do tubo de safira

A combinação única de propriedades ópticas e mecânicas dá aos tubos de safira uma vantagem em uma variedade de indústrias.

1. Sistemas a laser


Os tubos de safira EFG são usados em sistemas de entrega de feixe de laser, especialmente para lasers de alta potência, como lasers de fibra, lasers de CO2 e lasers de estado sólido.A sua transparência e resistência aos danos permitem uma transmissão estável e precisa do feixe em ambientes de funcionamento adversos.

• Janela protetora: Em sistemas de solda ou corte a laser, tubos de safira podem servir como mangas protetoras para lentes e sensores.

• Canais de arrefecimento: nos sistemas de laser de diodos, eles podem servir como condutos transparentes para o fluxo de refrigerante, combinando monitoramento óptico com regulação térmica.


2Instrumentos ópticos


Os tubos de safira são frequentemente utilizados em configurações ópticas de alta precisão que exigem estabilidade e clareza a longo prazo sob estresse ambiental.

• Espectroscopia e sensoriamento: Estes tubos são ideais em espectrômetros Raman ou sistemas de detecção de fluorescência onde é essencial uma alta clareza óptica.

• Fibra Óptica e Guias de Luz: Tubos de safira polidos podem atuar como tubos de luz em conjuntos de fibra ótica ou como mangas de alinhamento para conectores ópticos.


3Equipamento de semicondutores


A indústria de semicondutores exige materiais resistentes a gases reativos e altas temperaturas.

• Câmaras de reação CVD/MOCVD: como parte de componentes voltados para o plasma, elas resistem à gravação e à geração de partículas.

• Janela de observação: os tubos de safira EFG servem como óculos de visão transparentes para a monitorização visual dentro das câmaras de vácuo.


4Medicina e Ciências Biológicas


Nas ciências da vida, a biocompatibilidade e as propriedades ópticas do safiro o tornam adequado para dispositivos especializados:

• Células de fluxo em HPLC: Tubos de safira são usados em cromatografia líquida de alta pressão, onde a resistência química e a transparência são cruciais.

• Instrumentos endoscópicos: a sua resistência a arranhões e clareza permitem a obtenção de imagens de alta definição em diagnósticos médicos.


5Aeronáutica e Defesa


Os tubos de safira são utilizados em ambientes aeroespaciais adversos, tais como:

• Cúpulas ópticas de mísseis: devido à sua resistência e resistência térmica.

• Proteção dos sensores: Para proteger os sensores ópticos contra areia, vento e choque térmico.

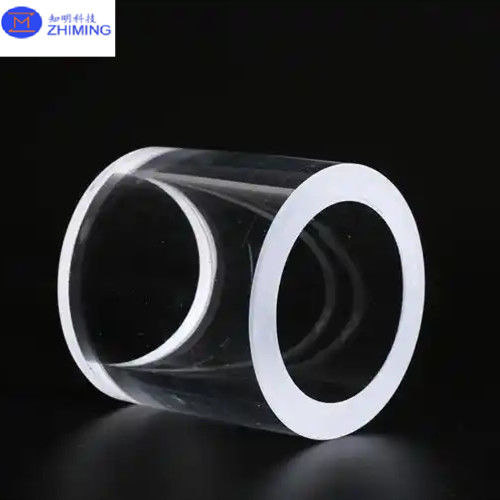

Fotos reais do produto e informações sobre a fabricação

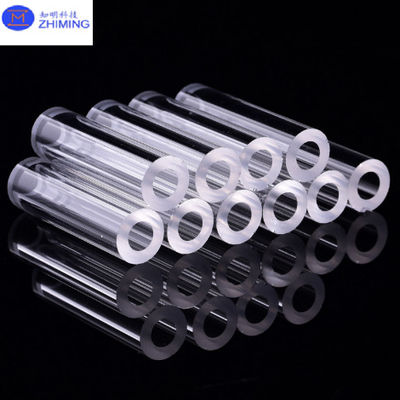

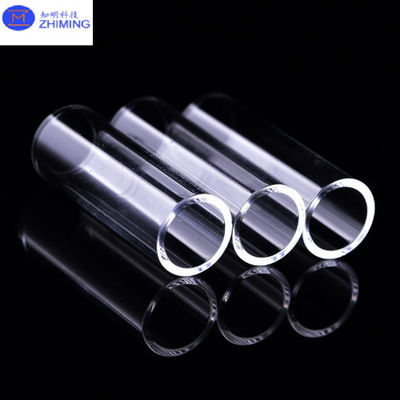

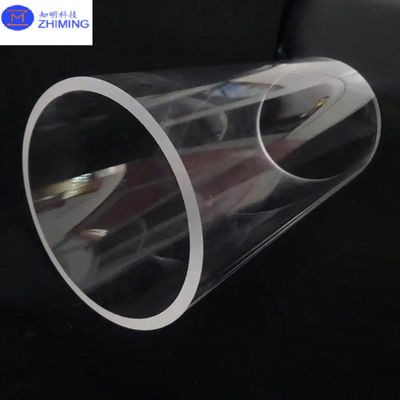

Na imagem acima, podem ver uma série de tubos de safira EFG de alta pureza que foram polidos para padrões ópticos em ambas as extremidades.



Os tubos demonstram:


• Simetria cilíndrica perfeita: garante a propagação consistente do feixe e ajuste mecânico.

• Diâmetros internos e externos uniformes: permite um alinhamento preciso em conjuntos ópticos ou recipientes de pressão.

• Claridade cristalina: realça a qualidade da matéria-prima e da técnica de polimento.


Opções de personalização:


• Diâmetro externo: Normalmente entre 3 mm e 100 mm.

• Espessura da parede: de 0,5 mm a 10 mm.

• Comprimento: até 300 mm ou mais, mediante pedido.

• Orientação: aleatória ou especificada (eixo C, eixo A, etc.) para aplicações sensíveis à birefringença.


Grau de polimento:


• Até Ra ≤ 0,3 μm de rugosidade da superfície.

• O polimento óptico em ambas as faces garante a mínima difusão da luz.



Por que escolher tubos de safira duplamente polidos da EFG?


O método EFG permite o crescimento direto de tubos ocos, eliminando resíduos e permitindo um controlo mais rigoroso das dimensões.Esta abordagem de fabrico garante peças de alto desempenho com:

• Eficiência dos custos para a produção em massa.


• Repetibilidade para uma integração consistente do sistema.


• Longevidade mesmo nos ambientes mais desafiadores.



Em comparação com tubos de vidro ou quartzo tradicionais,o safiro não só supera em resistência e durabilidade, mas também oferece propriedades ópticas e térmicas superiores que justificam seu uso em aplicações de missão crítica.



Conclusão

Os tubos de safira EFG com polimento de dois lados representam o auge da engenharia de materiais para aplicações ópticas e de laser modernas.resistência térmicaSe você está desenvolvendo um sistema de laser de ponta, você pode usar um laser de ponta para fazer um laser de ponta.Construção de instrumentos científicos sensíveis, ou componentes de engenharia para ambientes aeroespaciais, os tubos de safira são uma escolha confiável e prospectiva.

Para tamanhos personalizados, opções de revestimento e preços a granel, sinta-se à vontade para entrar em contato com nossa equipe de vendas técnicas.


Perguntas e respostas

P: O que é um tubo de safira e para que é usado?


A:Um tubo de safira é um componente cilíndrico feito de safira sintética (óxido de alumínio de cristal único, Al2O3), conhecido pela sua dureza excepcional, alta clareza óptica,e resistência ao calor e aos produtos químicosOs tubos de safira são comumente utilizados em sistemas a laser, instrumentos ópticos, equipamentos de processamento de semicondutores e dispositivos médicos.bem como a sua durabilidade em ambientes extremos, torná-los ideais para aplicações de alta precisão e de alto esforço.
