Introdução

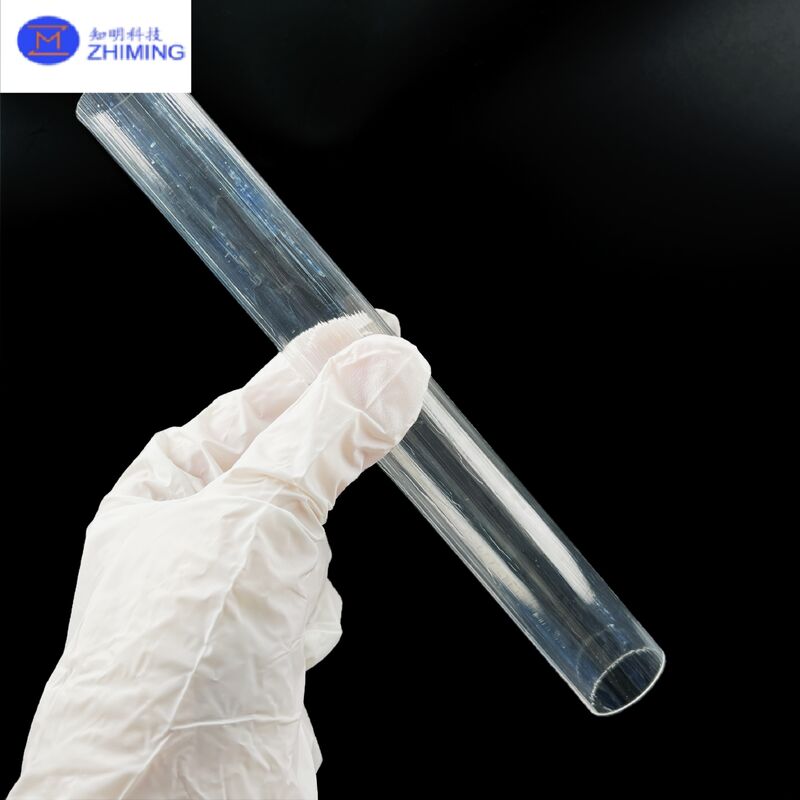

Os tubos de safira EFG são componentes tubulares de precisão fabricados a partir de safira de cristal único (Al₂O₃) usando o processo Edge-Defined Film-Fed Growth (EFG). Ao contrário dos tubos cerâmicos ou policristalinos convencionais, os tubos de safira EFG oferecem integridade mecânica, resistência térmica e estabilidade química incomparáveis, tornando-os a escolha ideal para ambientes extremos e sistemas de alta confiabilidade.

Ao combinar tecnologia avançada de crescimento de cristal com controle dimensional preciso, os tubos de safira EFG servem como componentes críticos na fabricação de semicondutores, sistemas ópticos, processamento de alta temperatura e instrumentação científica.

Tecnologia EFG – Crescimento de Cristal Único com Modelagem Direta

O método EFG (Edge-Defined Film-Fed Growth) permite que os tubos de safira sejam cultivados diretamente em formatos cilíndricos ocos, eliminando usinagem excessiva e preservando a continuidade do cristal.

Destaques do Processo:

• A alimentação de fusão de óxido de alumínio de alta pureza passa por uma matriz capilar

• A geometria do tubo é definida precisamente pelo perfil da matriz

• A tração contínua para cima produz um tubo de cristal único uniforme

• As condições de crescimento são rigorosamente controladas para reduzir a tensão interna

• A recozimento pós-crescimento melhora a estabilidade e o desempenho do cristal

Esta técnica permite a fabricação de tubos de safira de parede fina, tubos de longo comprimento e seções transversais complexas com excelente consistência dimensional.

Vantagens do Material dos Tubos de Safira EFG

Os tubos de safira EFG herdam a superioridade intrínseca da safira de cristal único, ao mesmo tempo em que se beneficiam do crescimento controlado por forma.

Desempenho Mecânico

• Dureza Mohs de 9 (só perdendo para o diamante)

• Excelente resistência ao desgaste, arranhões e erosão

• Alta resistência à compressão e flexão

Propriedades Térmicas

• Capacidade de operação em temperaturas superiores a 1600°C

• Ponto de fusão de aproximadamente 2030°C

• Baixo coeficiente de expansão térmica

• Excelente resistência ao choque térmico

Estabilidade Química

• Quimicamente inerte à maioria dos ácidos, álcalis e gases corrosivos

• Sem contaminação ou geração de partículas

• Adequado para ambientes ultralimpos

Características Ópticas

• Alta transparência nas faixas visível e infravermelha

• Polimento de grau óptico opcional disponível

• Adequado para janelas de monitoramento e inspeção óptica

Cenários de Aplicação

Os tubos de safira EFG são amplamente aplicados em indústrias onde os tubos de quartzo ou cerâmica tradicionais não podem atender aos requisitos de desempenho.

Semicondutores e Eletrônicos

• Tubos de proteção de fornos

• Equipamentos de processamento e deposição de wafers

• Componentes de ambiente de plasma e gravação

Óptica e Fotônica

• Tubos de transmissão óptica

• Caixas de proteção de laser de alta potência

• Estruturas de guia de luz UV e IR

Processamento Químico e de Alta Temperatura

• Proteção de termopares e sensores

• Transporte de fluidos ou gases corrosivos

• Revestimentos de reatores e tubos de isolamento

Equipamentos Científicos e Industriais

• Instrumentos analíticos

• Sistemas de medição de fluxo de precisão

• Componentes aeroespaciais e relacionados à defesa

Por que escolher os tubos de safira EFG

✔ Estrutura de Cristal Único – Sem limites de grão, confiabilidade mecânica superior
✔ Compatibilidade com Ambientes Extremos – Resistente ao calor, corrosão e desgaste
✔ Flexibilidade de Design – Paredes finas, comprimentos longos e diâmetros personalizados
✔ Longa Vida Útil – Redução do tempo de inatividade e custos de manutenção
✔ Material de Alta Pureza – Ideal para salas limpas e processos sensíveis à contaminação

Especificações Padrão e Personalizadas

Item	Faixa de Especificação
Material	Safira de Cristal Único (Al₂O₃ ≥ 99,99%)
Método de Crescimento	EFG (Edge-Defined Film-Fed Growth)
Diâmetro Externo	2 mm – 120 mm (personalizado disponível)
Diâmetro Interno	Personalizado de acordo com a espessura da parede
Espessura da Parede	≥ 0,2 mm
Comprimento	Até 2000 mm
Orientação	Padrão do eixo C, outros sob consulta
Condição da Superfície	Como cultivado / Retificado / Polido







Dados de teste de transmitância dos tubos de safira EFG

Perguntas Frequentes (FAQ)

P1: Como um tubo de safira EFG se compara aos tubos de quartzo?
Os tubos de safira EFG oferecem resistência à temperatura significativamente maior, melhor durabilidade química e vida operacional mais longa do que os tubos de quartzo.

P2: Os tubos de safira EFG podem ser usados em ambientes de vácuo ou plasma?
Sim. A estrutura densa de cristal único e a inércia química os tornam adequados para condições de vácuo, plasma e gás reativo.

P3: Os tubos de safira de parede fina são viáveis com o crescimento EFG?
Sim. Uma das principais vantagens da tecnologia EFG é sua capacidade de cultivar tubos de safira de parede fina e longo comprimento com geometria estável.

P4: Você oferece suporte a usinagem personalizada ou acabamento final?
Sim. Serviços de corte, chanfro, polimento e retificação de precisão estão disponíveis mediante solicitação.
