| Nome da marca: | zmkj |
| Número do modelo: | GaN-FS-C-U-C50-SSP 2inch |
| MOQ: | 10pcs |
| preço: | 1200~2500usd/pc |
| Detalhes da embalagem: | única caixa da bolacha pelo pacote do vácuo |
| Condições de pagamento: | T/T. |
Modelo de substratos de GaN de 2 polegadas,Wafer de GaN para LED,Wafer de nitreto de gálio semicondutor para ld,Modelo de GaN,Wafer de GaN mocvd,Substratos de GaN em pé livre por tamanho personalizado,Wafer de GaN de pequeno tamanho para LED,mocvd Gallium Nitride wafer 10x10mmWafer GaN de 5x5 mm, 10x5 mm, Substratos GaN não polares autônomos ((a-plane e m-plane)
III - Nitreto 2 INCH Wafer GaN em pé livre para dispositivo de potência de exibição de projeção a laser
Características da wafer GaN
O Nitreto de Gállio é um tipo de semicondutor composto de grande espaço.
Um substrato monocristalino de alta qualidade, fabricado com o método original HVPE e tecnologia de processamento de wafer, que foi originalmente desenvolvido há mais de 10 anos na China.As características são cristalinas.Os substratos de GaN são utilizados para muitos tipos de aplicações, para LEDs brancos e LD ((violeta, azul e verde).O desenvolvimento avançou para aplicações de dispositivos electrónicos de potência e alta frequência.
A largura de banda proibida (emissão e absorção de luz) abrange a luz ultravioleta, a luz visível e a infravermelha.
Especificação dos substratos GaN de 2 polegadas
| Tipo n | Tipo p | Outros aparelhos de ar condicionado | |
|---|---|---|---|
| n [cm-3] | até 1019 | - | - |
| p [cm-3] | - | até 1018 | - |
| p [cm-3] | 10-3- 10-2 | 102- 103 | 109- 1012 |
| 1 cm2/Vs] | até 150 | - | - |
| Variação de espessura total (TTV)/μm | < 40 | < 40 | < 40 |
| Arco/μm | < 10 | < 10 | < 10 |
| FWHM [arcsec] da curva de balanço de raios-X, superfície preparada para epi, em fenda de 100 μm x 100 μm | < 20 | ||
| Densidade de dislocação [cm]-2] | < 105 | ||
| Desorientação/grau | A pedido | ||
| Revestimento de superfície | Como cortado / moído de peso superior a 200 g/m2 Opticamente polida (RMS < 3 nm) Preparado para epi (RMS < 0,5 nm) |
||
Vantagens desta especificação
| Curvatura menor | Menos deslocamentos | Mais portadores elétricos | |
| Laser | Maiores rendimentos | Tensão de limiar inferior | Maior potência |
| Lâmpadas LED | Melhor eficiência (IQE) | ||
| Transistores | Corrente de vazamento inferior | Po mais elevado | |
Aplicação:
O GaN pode ser usado em muitas áreas, como tela LED, detecção e imagem de alta energia,
Display de projecção a laser, dispositivo de alimentação, etc.
![]()
Sobre a nossa fábrica OEM
![]()
A nossa visão da empresa Factroy
forneceremos substrato de GaN de alta qualidade e tecnologia de aplicação para a indústria com a nossa fábrica.
O material GaN de alta qualidade é o fator de restrição para a aplicação de nitritos III, por exemplo, longa vida útil
e LDs de alta estabilidade, dispositivos de micro-ondas de alta potência e alta confiabilidade,
e LEDs de alta eficiência e poupança de energia.
-FAQ
P: O que pode fornecer logística e custo?
(1) Aceitamos DHL, Fedex, TNT, UPS, EMS, SF e etc.
(2) Se você tiver seu próprio número expresso, é ótimo.
Se não, podemos ajudá-lo a entregar.
P: Qual é o prazo de entrega?
(1) Para os produtos normalizados, tais como as bolinhas de 0,33 mm de 2 polegadas.
Para o inventário: a entrega é de 5 dias úteis após a encomenda.
Para produtos personalizados: a entrega é de 2 a 4 semanas úteis após a encomenda.
P: Como pagar?
100% T/T, Paypal, West Union, MoneyGram, pagamento seguro e garantia comercial.
Q: Qual é o MOQ?
(1) Para o inventário, o MOQ é de 5pcs.
(2) Para produtos personalizados, o MOQ é de 5pcs-10pcs.
Depende da quantidade e da técnica.
P: Tem relatório de inspecção do material?
Podemos fornecer relatórios ROHS e alcançar relatórios para os nossos produtos.

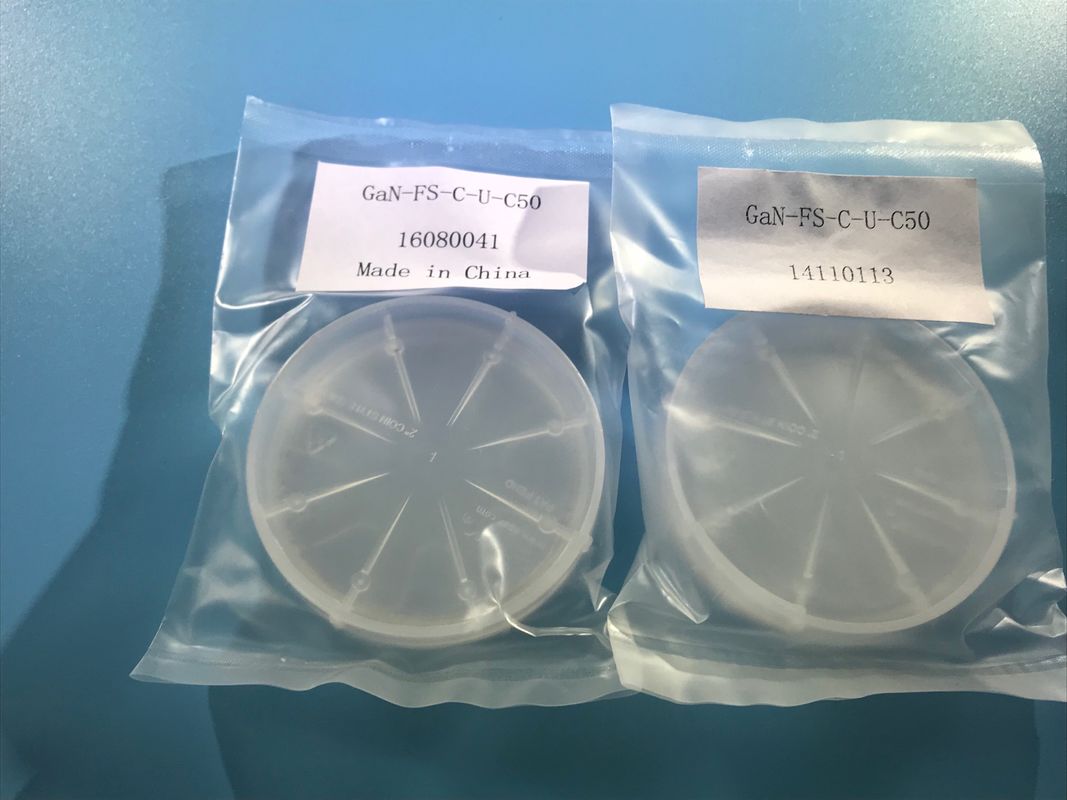

Pacote
